技術參數:

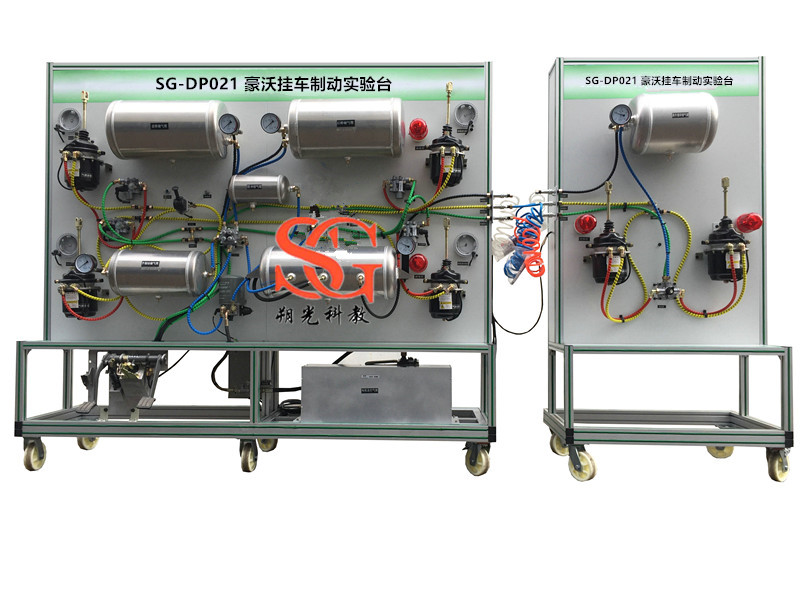

1. 豪沃掛車制動實驗臺臺架上具有的全新豪沃原車零部件有空氣壓縮機總成、空氣干燥劑、前橋儲氣筒、后橋儲氣筒、手制動儲氣筒、再生儲氣筒、輔助儲氣筒、四回路保護閥、制動腳閥、駐車閥、ABS電磁閥、繼動閥、制動管路、氣壓表若干個。
2. 豪沃掛車制動實驗臺臺架上具有的非原廠部件有兩相交流驅動電機、驅動皮帶、氣壓表;
3. 零部件布置位置大體與實車方向、位置接近, 分整車與掛車制動二個系統臺架;
4. 壓縮機具有機油潤滑系統;
5. 壓縮機空氣經過空氣濾清器過濾;
6. 每個部件擺放位置合理,美觀,方便看清外觀特征;
7. 不同類別的氣壓管路通過不同顏色來表達(可參考實車管路顏色),管路走向簡潔明了,方便看清管路走向,采用直走或拐直彎的布局;
8. 豪沃掛車制動實驗臺臺架有示教板,準確繪制其系統組成及部件連接圖,管路顏色與實物管路顏色一致(被處理后的顏色);
9. 驅動電機旋轉部件,采用防護處理,防止異物被皮帶擠壓;
10. 豪沃掛車制動實驗臺支撐臺架使用4只萬向腳輪;前二只萬向帶鎖止功能腳輪;后二只萬向腳輪;腳輪與臺架用。
11.產品工藝: 豪沃掛車制動實驗臺設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,帶4個帶自鎖裝置萬向腳輪,便于移動。
