傳感器安裝臺部分:裝有雙平行振動梁(應變片、熱電偶、PN結、熱敏電阻、加熱器、壓電傳感器、梁自由端的磁鋼)、激振線圈、雙平行梁測微頭、光纖傳感器的光電變換座、光纖及探頭小機電、電渦流傳感器及支座、電渦流傳感器引線Φ3.5插孔、霍爾傳感器的二個半圓磁鋼、振動平臺(圓盤)測微頭及支架、振動圓盤(圓盤磁鋼、激振線圈、霍爾片、電渦流檢測片、差動變壓器的可動芯子、電容傳感器的動片組、磁電傳感器的可動芯子)、擴散硅壓阻式傳感器、氣敏傳感器及濕敏元件安裝盒.
顯示及激勵源部分:電機控制單元、主電源、直流穩壓電源(±2V-±10V檔位調節)、F/V數字顯示表(可作為電壓表和頻率表)、動圈毫伏表(5mV-500mV)及調零、音頻振蕩器、低頻振蕩器、±15V不可調穩壓電源。
實驗主面板上傳感器符號單元:所有傳感器(包括激振線圈)的引線都從內部引到這個單元上的相應符號中,實驗時傳感器的輸出信號(包括激勵線圈引入低頻激振器信號)按符號從這個單元插孔引線。
處理電路單元:電橋單元、差動放大器、電容放大器、電壓放大器、移相器、相敏檢波器、電荷放大器、低通濾波器、渦流變換器等單元組成。
CSY實驗儀配上一臺雙線(雙蹤)通用示波器可做幾十種實驗。教師也可以利用傳感器及處理電路開發實驗項目。

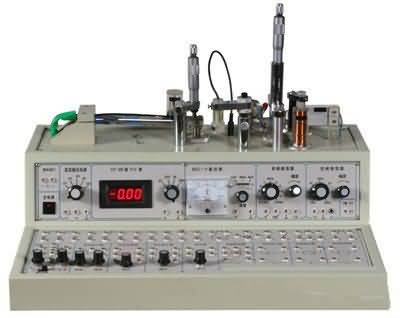

一、傳感器系統實驗儀產品特點:
☆ 能滿足大部分高校的傳感器實驗要求
☆ 結構緊湊,小巧輕便,容易搬動采用線性電源,紋波干擾小,安全系數高
☆ 可完成40多項實驗內容
尺寸:520*390*300 mm
二、產品組成:
傳感器安裝臺部分:
雙平行振動梁的自由端及振動圓盤下面各裝有磁鋼,通過各自測微頭或激振線圈接入低頻激振器可做靜態或動態測量。
應變梁:應變梁采用不銹鋼片,雙梁結構端部有較好的線性位移。
〈一〉、傳感器
1、金屬應變式傳感器
鉑式應變電阻值:350Ω×4,溫度補償片×2
2、熱電偶(熱電式)傳感器
直流電阻:10Ω左右,由兩個銅一康銅熱電偶串接而成,分度號為T冷端溫度為環境溫度
3、差動變壓器
量程:≥5mm 直流電阻:5Ω-10Ω由一個初級、二個次級線圈繞制而成的透明空心線圈,鐵芯為軟磁鐵氧體,暗電阻 ≥0.1mΩ
4、電渦流位移傳感器:
量程:3mm,直流電阻:1Ω-2Ω,多股漆包線繞制的扁平線圈與金屬渦流片組成
5、霍爾式傳感器
日本JVC公司生產的線性半導體霍爾片,它置于環形磁鋼構成的梯度磁場中,量程: ±3mm
6、磁電式傳感器
直流電阻:30Ω-40Ω,由線圈和鐵芯組成,靈敏度:0.5v/m/s
7、壓電加速度傳感器
PZT-5雙壓電晶片和銅質量塊構成。諧振頻率:>-35KHz
8、電容式傳感器
量程:±5mm, 由兩組定片和一組動片組成的差動變面積式電容傳感器
〈二〉、信號及變換:
電橋:
用于組成應變電橋,提供組橋插座,標準電阻和交,直流調平衡網絡。
差動放大器:
通頻帶0-10kHz,可接成同相,反相,差動輸入結構,增益為1-100倍的直流放大器。
電容變換器:
由高頻振蕩,放大和雙T電橋組成的處理電路。
電壓放大器:
增益約為5 倍,同相輸入,通頻帶0-10KHz
移相器:
允許最大輸入電壓10Vp-p,移相范圍≥±20°(50kHz時)
相敏檢波器:
可檢波電壓頻率0-10kHz,允許最大輸入電壓10Vp-p,極性翻轉整形電路與電子開關構成的檢波電路。
電荷放大器:
電容反饋型放大器,用于放大壓電傳感器的輸出信號。
低通濾波器:
由50Hz陷波器和RC濾波器組成,轉折頻率35Hz。
渦流變換器:
輸出電壓≥∣8∣V(探頭離開被測物)。變頻式調幅變換電路,傳感器線圈是振蕩電路中的電感元件。
光電變換座:
由紅外發射、接收管組成。
〈三〉、二套顯示儀表
數字式電壓/頻率表:
3位半顯示,電壓范圍0—200V、0—20V,頻率范圍3Hz—2KHz、10Hz—20KHz。
指針式毫伏表:
分500mV、50mV、5mV三檔,精度2.5%。
〈四〉、二種振蕩器
音頻振蕩器:
0.4KHz—10KHz輸出連續可調,V-p-p值20V,0°、180°反相輸出,Lv端最大功率輸出電流0.5A。
低頻振蕩器:
1—30Hz輸出連續可調,Vp-p值20V,最大輸出電流0.5A,Vi端可提供用做電流放大器。
〈五〉、二套懸臂梁、測微頭
雙平行式懸臂梁二副(其中一副為應變梁,另一副裝在內部與振動圓盤相連),梁端裝有永久磁鋼、激振線圈和可拆卸式螺旋測微頭,可進行壓力位移與振動實驗。
〈六〉、電加熱器二組
由電熱絲組成,加熱時可獲得高于環境溫度30℃左右的升溫。
〈七〉、測速電機一組
由可調的低噪聲高速軸流風扇組成,與光電、光纖、渦流傳感器配合進行測速實驗。
〈八〉、二組穩壓電穩
直流±15V,主要提供高性能低文波小數溫度實驗時的加熱電源,最大激勵1.5A。±2v~±10v五檔輸出,最大輸出電流1A。提供直流激勵源。
<九>資料與附件
實驗指南、實驗附件(實驗疊插線、多種渦流被測體片、稱重砝碼)
三、傳感器系統實驗儀實驗項目:
1、應變片性能——單臂電橋
2、應變片:單臂、半橋、全橋比較
3、應變片的溫度將就及補償
4、熱電偶的原理及現象
5、移相器實驗
6、相敏檢波器實驗
7、應變片——交流全橋
8、交流全橋的應用——振幅測量
9、流全橋的應用——電子稱之一
10、差動變壓器(互感式)的性能
11、差動變壓器(互感式)零點殘余電壓補償實驗
12、差動變壓器(互感式)的標定
13、差動變壓器(互感式)的應用——振動測量
14、差動變壓器(互感式)的應用——電子秤之二
15、差動螺管式(自感式)傳感器的靜態位移性能
16、差動螺管式(自感式)傳感器的動態位移性能
17、電渦流式傳感器的靜態標定
18、被測體材料對電渦流傳感器特性的影響
19、電渦流傳感器的應用——振幅測量
20、電渦流傳感器的應用——電子秤之三
21、霍爾傳感器的直流激勵靜態位移特性
22、霍爾傳感器的應用——電子秤之四
23、霍爾傳感器的交流激勵靜態位移特性實驗
24、霍爾傳感器的應用——振幅測量
25、磁電式傳感器的性能
26、壓電傳感器的動態響應實驗
27、壓電傳感器引線電容對電壓放大器的影響、電荷放大器
28、差動面積式電容傳感器的靜態及動態特性
29、雙平行梁的動態特性——正弦穩態影響
