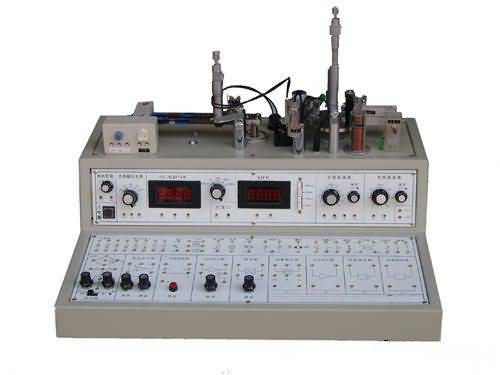

傳感器安裝臺部分:裝有雙平行振動梁(應變片、熱電偶、PN結、熱敏電阻、加熱器、壓電傳感器、梁自由端的磁鋼)、激振線圈、雙平行梁測微頭、光纖傳感器的光電變換座、光纖及探頭小機電、電渦流傳感器及支座、電渦流傳感器引線Φ3.5插孔、霍爾傳感器的二個半圓磁鋼、振動平臺(圓盤)測微頭及支架、振動圓盤(圓盤磁鋼、激振線圈、霍爾片、電渦流檢測片、差動變壓器的可動芯子、電容傳感器的動片組、磁電傳感器的可動芯子)、擴散硅壓阻式傳感器、氣敏傳感器及濕敏元件安裝盒.
顯示及激勵源部分:電機控制單元、主電源、直流穩壓電源(±2V-±10V檔位調節)、F/V數字顯示表(可作為電壓表和頻率表)、動圈毫伏表(5mV-500mV)及調零、音頻振蕩器、低頻振蕩器、±15V不可調穩壓電源。
實驗主面板上傳感器符號單元:所有傳感器(包括激振線圈)的引線都從內部引到這個單元上的相應符號中,實驗時傳感器的輸出信號(包括激勵線圈引入低頻激振器信號)按符號從這個單元插孔引線。
處理電路單元:電橋單元、差動放大器、電容放大器、電壓放大器、移相器、相敏檢波器、電荷放大器、低通濾波器、渦流變換器等單元組成。
CSY實驗儀配上一臺雙線(雙蹤)通用示波器可做幾十種實驗。教師也可以利用傳感器及處理電路開發實驗項目。
一、傳感器系統實驗平臺特點:
(1) 能滿足大部分高校的傳感器實驗要求
(2) 結構緊湊,小巧輕便,容易搬動采用線性電源,紋波干擾小,安全系數高
(3) 可根據需求配9-15種傳感器
(4) 可完成40多項實驗內容
二、傳感器系統實驗平臺技術指標:
電源:AC 220V±5%,50Hz
功率:0.5KW
實驗儀尺寸:520*390*300mm
三、傳感器系統實驗平臺組成:
(1) 金屬應變式傳感器
(2) 熱電偶(熱電式)傳感器
(3) 差動變壓器
(4) 電渦流位移傳感器
(5) 霍爾式傳感器
(6) 磁電式傳感器
(7) 壓電傳感器
(8) 電容式傳感器
(9) 壓阻式壓力傳感器
(10) 光纖傳感器
(11) PN結溫度傳感器
(12) 熱敏電阻
(13) 氣敏傳感器
(14) 濕敏電阻
(15) 光電轉速傳感器
(16) 光敏電阻
(17) 硅光電池
(18) 光電模塊
(19) 電流源模塊
(20) 發光二極管
(21) 光敏二極管
