一、產品概述
SGJCS-112A檢測與轉換技術實驗臺是在本公司多年生產傳感器技術教學實驗裝置的基礎上,為適應不同類別,不同層次的專業需要,最新推出的模塊化的新產品。
SGJCS-112A檢測與轉換技術實驗臺主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。
二、特點:
1、轉換電路板采用模塊化結構,根據需要選擇不同模塊,也便于根據教學大綱變動增加新的實驗?zāi)K。
2、傳感器和轉化電路模塊正面印有電路原理圖。這種直觀性有助于學生增加感性認識、提高實驗效果。
3、一個模塊對應一類傳感器,實驗接線方便,電源具有自動保護功能。
4、傳感器采用進口透明有機玻璃制作,比較直觀。
三、技術參數
1.整機尺寸:1400*700*1480mm+電腦桌560*700*1150mm
2.整機容量:≤1.0KVA;
3.適用電源:220VAC±10%(50Hz)
四、產品組成
實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、傳感器組件等組成。具體參數如下:
序號 |
部件名稱 |
功能及技術參數 |
數量 |
1 |
實驗桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板,臺面厚度約25mm。
2.采用四個工業鋁型材立柱為支撐,立柱端部可安裝調節腳,方便高度調節,主體結構通過左、右各2個C字形鋁壓成型構件聯接,臺面高度約750mm,桌面板下設支撐框架,截面尺寸為40×20mm,承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件,外形約160×166×70mm,采用壓鑄成型工藝,經機加工、拋丸、噴砂,表面藍色靜電噴涂工藝。 |
1套 |
2 |
實驗臺架 |
實驗臺架采用獨立框架式結構設計,框架由上中下左右五根工業鋁型材分割為上下兩個區域,所有型材表面滑,無凹槽,用于放置儀表、實驗?zāi)K等。 |
1套 |
3 |
存儲柜 |
采用圓弧卷邊冷沖壓鈑金一體成型,封閉式結構,表面靜電噴涂,外形尺寸:約寬450x深550x高705(mm),總重量≥31kg;柜體四邊圓弧設計:R=30mm,柜體邊框總厚度≤2.5mm;配有承重型卡扣式三節軌,導軌承重量≥30kg,抽屜把手采用卡套式鈑金卷邊工藝,把手尺寸≥440x45x18mm,抽屜采用聯體鎖設計,底部配有4個1.5寸萬向帶剎車腳輪。 |
1套 |
4 |
電腦桌 |
鋼鋁結構,裝有4只萬向輪,裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 |
|
5 |
單相交流電源模塊 |
(1)提供電壓220V交流電源。交流電源輸出設有電源保護系統,相間過電流及直接短路均能自動保護。提供單相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。
(2)實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,只能通過遠程清除故障后,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端云平臺通訊,沒有網絡的情況下,教室整套智能電源管理系統可離線獨立運行。
智能終端:智能電源管理系統以32位ARM為核心,采用4.3寸彩色觸摸屏為人機交互界面,實時監控設備運行情況,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能實時監測三相電壓、電流、功率,功率因數、頻率、電能等參數,液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數;設備時間管理包含年月日時間的顯示;用戶通過刷卡方式請求開啟設備,PC端進行授權之后,設備可啟動使用,PC端可分時預約設備的啟動和停止。 |
1套 |
6 |
直流穩壓電源/信號源模塊 |
提供高穩定的±5V、±15V、±2V~±10V(可調)、±2V~±24V(連續可調)、直流穩壓電源;提供低頻信號系統源1Hz-30Hz(可調);音頻信號源0.4KHz-10KHz;提供差動放大器一組,具有增益、調零電位器。 |
1塊 |
7 |
溫度控制模塊 |
智能溫控儀一只,二組溫度電源。 |
1塊 |
8 |
測量?jī)x表模塊 |
提供溫度表一只;轉速/頻率表一只,帶功能切換開關;電壓表一只,量程2V、20V切換,指針式壓力表一只。 |
1塊 |
9 |
智能數據采集模塊 |
設計有8路模擬量輸入接口(4路電壓采集,4路電流采集),1路高速脈沖信號輸入接口,8路數字量輸入接口,2路模擬量輸出接口(1路電壓采集,1路電流采集),8路數字量輸出接口。一只智能型溫度控制器,可以接入PT100及熱電偶。采集板模塊配套上位機軟件可以實現數據的實時采集,設有PID調節單元可以實現溫度、流量、壓力等的PID控制。 |
1塊 |
10 |
傳感器模塊一 |
包含電阻傳感器電路與霍爾式傳感器轉換電路,電容式傳感器轉換電路 |
1塊 |
11 |
傳感器模塊二 |
包含光電傳感器轉換電路,電感式傳感器轉換電路 |
1塊 |
12 |
傳感器模塊三 |
包含溫度式傳感器轉換電路與控制電路,流式傳感器轉換電路 |
1塊 |
13 |
傳感器模塊四 |
包含熱電偶、熱電阻傳感器轉換電路,壓電式傳感器轉換電路 |
1塊 |
14 |
傳感器模塊五 |
包含光纖傳感器轉換電路,壓力傳感器轉換電路 |
1塊 |
15 |
傳感器模塊六 |
包含超聲波傳感器轉換電路,濕敏傳感器轉換電路 |
1塊 |
16 |
傳感器模塊七 |
包含移相器,相敏檢波器,低通濾波器,熱釋電紅外傳感器轉換電路 |
1塊 |
17 |
傳感器實驗組件 |
見傳感器實驗組件清單 |
1套 |
18 |
實驗導線 |
|
1套 |
19 |
實驗指導書 |
|
1本 |

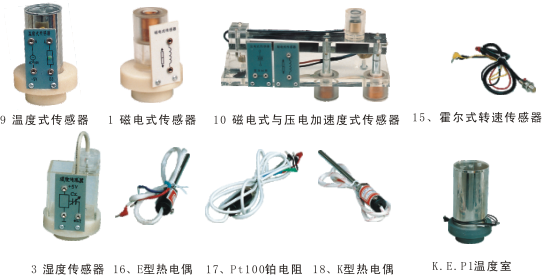

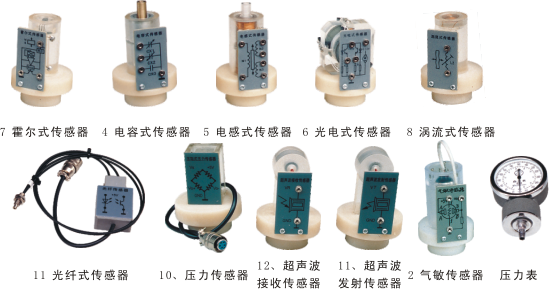

傳感器實驗組件清單
序號 |
傳感器名稱 |
量 程 |
精 度 |
1 |
電阻式傳感器 |
± 1mm |
± 1.5% |
2 |
霍爾式傳感器 |
≥ 2mm |
0.1% |
3 |
電容式傳感器 |
± 5mm |
± 1.3% |
4 |
電感式傳感器 |
± 5mm |
± 3% |
5 |
光電式傳感器 |
0-2500轉/分 |
≤ 1.5% |
6 |
渦流式傳感器 |
≥ 1mm |
± 3% |
7 |
溫度式傳感器 |
0-80℃ |
± 2% |
8 |
磁電式傳感器 |
|
0 .5V/m |
9 |
壓電式加速度傳器 |
1-30Hz |
± 2%/s |
10 |
光纖式傳感器 |
≥1.5mm |
± 1.5% |
11 |
壓力傳感器 |
0-30kpa |
± 2% |
12 |
超聲波傳感器 |
20-60cm |
1cm |
13 |
氣敏傳感器 |
50-200ppm |
|
14 |
濕敏傳感器 |
10-95%RH |
± 5% |
15 |
霍爾式轉速傳感器 |
0-2500 轉/分 |
± 1.5% |
16 |
E 型熱電偶 |
0-800℃ |
± 3% |
17 |
Rt100 鉑電阻 |
0-800℃ |
± 2% |
18 |
K 型熱電偶 |
0-800℃ |
± 3% |
19 |
銅電阻 Cu50 |
0-100℃ |
± 3% |
20 |
渦流測速傳感器 |
0-2500轉/分 |
|
21 |
磁電測轉速傳感器 |
0-2500轉/分 |
|
22 |
熱釋電紅外傳感器 |
|
3200V/W |
23 |
光電旋轉編碼器 |
1000P/R |
|
24 |
光柵傳感器 |
行程100mm |
5μm |
★五、配套教學資源(共1套,購5臺以下無此項配置):
★(一)在線教育課程開放平臺(具有軟件著作權,配1個登錄帳號):
1、本系統是互通教學多元化管理平臺,將用戶傳統的各個平臺系統實施整合,集中互通管理,解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了:在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺,真正意義的一站互通數據集中統計!
2、課程資源:多個微課視頻實拍采集教學視頻素材,后期影視包裝,片頭10秒左右,片尾5秒左右,視頻尺寸不低于1920*1080,視頻格式MP4、FLV等;多個虛擬仿真內容采用unity引擎開發,在pc端win系統上運行(win7、win8、win10,注不包含win xp)軟件。
3、為了教學的統一性要求在線教育平臺與實驗裝置是同一個生產商!
4、在線教育開放平臺資源庫
★1、《模擬電子技術》課程要包括:1 .常用半導體器件(1.1 半導體的基本知識、1.2 二極管、1.3 三極管、1.4半導體器件的識別與檢測),2. 直流穩壓電源(2.1 整流電路、2.2 濾波電路、2.3 穩壓電路),3. 基本放大電路(3.1 放大電路的基本知識、3.2 基本共射極放大電路、3.3 分壓式偏置共射放大電路3.4 共集電極放大電路),4. 功率放大電路(互補對稱功率放大電路),5 .差動放大電路與集成運算放大器,6. 放大電路中的反饋(6.1 反饋的基本概念、6.2 負反饋對放大電路性能的影響),7 .集成運算放大器的應用(7.1 集成運放的應用基礎、7.2 集成運放的線性應用),8. 正弦波振蕩器(8.1 正弦波振蕩電路概述、8.2 RC 正弦波振蕩電路)。
★2、《數字電子技術》課程要包括:1.章數字電路基礎(邏輯函數的卡諾圖化簡法) ,2.邏輯門(集成邏輯門電路),3.電路集成觸發器 (3.1 主從觸發器3.2邊沿觸發器3.3 CMOS 集成觸發器),4.時序邏電路(4.1時序邏輯電路的分析、4.2時序邏輯電路的分析),5.脈沖波形的產生與整形電路(5.1多諧振蕩器、5.2施密特觸發器、5.3.555 定時器及其應用)
★3、《電子產品設計制作》課程要包括:項目一 智能電子時鐘(數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示),項目二 電子秤(稱重傳感器工作原理、電子秤效果演示),項目三 電子尋跡小車(電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速)
★4、《嵌入式技術應用》課程要包括:
教學項目 1(認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器),
教學項目 2(認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置),
教學項目 3(認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3 存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作)
教學項目 4(認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、)
教學項目 5(SysTick 定時器、庫函數中的 SysTick 相關函數、SysTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數)
教學項目 6(串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用)
教學項目 7(STM32 模數轉換簡介、STM32 的 ADC 結構STM32 模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數)
(二)傳感器3D仿真軟件
內容包含超聲波傳感器、熱釋電傳感器、應變片傳感器、氣敏傳感器、差動變壓器、電渦流傳感器、熱電偶傳感器、PT100傳感器8種典型的傳感器,每種傳感器包含傳感器簡介、傳感器的組合結構、傳感器的工作原理、傳感器的實驗案例4部分,采用3D展示和語音同步解說相結合的模式。
六、實驗項目
實驗一:電阻式傳感器的半橋性能實驗
實驗二:電阻式傳感器的全橋性能實驗
實驗三:半橋、全橋性能實驗
㊣實驗四:電阻式傳感器的震動實驗
㊣實驗五:電阻式傳感器的電子秤實驗
實驗六:變面積式電容傳感器特性實驗
實驗七:差動式電容傳感器特性實驗
㊣實驗八:電容傳感器的震動實驗
㊣實驗九:電容傳感器的電子秤實驗
實驗十:差動變壓器的特性實驗
實驗十一:自感式差動變壓器的特性實驗
㊣實驗十二:差動變壓器的震動實驗
㊣實驗十三:差動變壓器的電子秤實驗
實驗十四:光電式傳感器的轉速測量實驗
實驗十五:光電式傳感器的旋轉方向測量實驗
實驗十六:接近式霍爾傳感器實驗
實驗十七:霍爾傳感器的轉速測量實驗
實驗十八:渦流傳感器的位移特性實驗
實驗十九:被測體材質對渦流傳感器特性的影響實驗
㊣實驗二十:渦流式傳感器的震動實驗
㊣實驗二十一:渦流式傳感器的電子工業秤實驗
實驗二十二:渦流式傳感器的轉速測量實驗
實驗二十三:溫度傳感器及溫度控制實驗(AD590)
實驗二十四:K型熱電偶的溫度控制實驗
實驗二十五:E型熱度電偶的溫度控制實驗
實驗二十六:鉑電阻的溫度控制實驗
實驗二十七:銅電阻的溫度控制實驗
實驗二十八:磁電式傳感器的特性實驗
實驗二十九:磁電式傳感器轉速測量實驗
㊣實驗三十:磁電式傳感器的應用實驗
實驗三十一:壓電加速度式傳感器的特性實驗
實驗三十二:光纖傳感器的位移特性實驗
實驗三十三:光纖傳感器的振動實驗
實驗三十四:光纖傳感器的轉速測量實驗
實驗三十五:壓阻式轉壓力傳感器的特性實驗
㊣實驗三十六:壓阻式傳感器的差壓測量
實驗三十七:超聲波傳感器的位移特性實驗
㊣實驗三十八:超聲波傳感器的應用實驗
實驗三十九:氣敏傳感器的原理實驗
實驗四十:濕度式傳感器的原理實驗
實驗四十一:熱釋電紅外傳感器實驗B型
實驗四十二:移相器實驗B型
實驗四十三:相敏檢波器實驗B型
實驗四十四:光電編碼器測速實驗
實驗四十五:光柵尺測距實驗
備注:帶㊣ 號實驗為思考實驗
