SG10-121多媒體智能控制《機械工程制圖》陳列柜

時間:2022-02-22 10:04:51

SG10-121多媒體智能控制《機械工程制圖》陳列柜

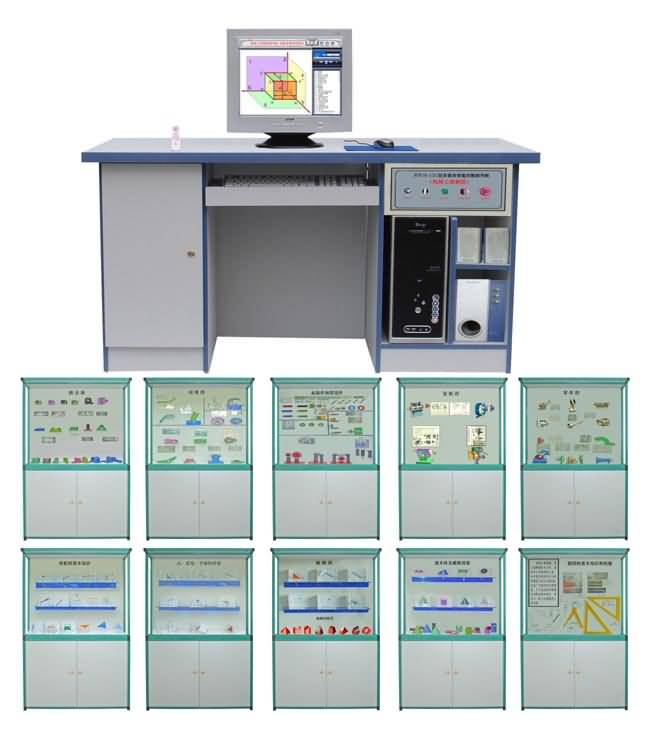

機械工程制圖》陳列柜是高職高專機械類專業學生必修的一門專業技術基礎課,是培養學生正確識讀和繪制機械圖樣,增強學生工程基礎能力,實踐性較強的陳列柜設備。以培養學生識讀和繪制工程圖樣能力為核心,在理論知識適度的基礎上,突出實踐教學環節。同時,借助于計算機圖形學技術和多媒體技術,加強直觀性教學,做到教學內容直觀形象,,提高學習興趣、降低學習難度。陳列柜共分十個柜和一個電腦控制臺,利用機械工程制圖仿真軟件進行多媒體演示,由PC機電腦控制順序或任選播放動畫圖像演示模型功能。

主要特點:
控制臺配置:機械工程制圖仿真軟件(包含121件動畫)、硬件各一套;P4電腦主機1臺,17寸顯示器1臺.
控制軟件:采用朔光陳列柜專用播放軟件,實現圖像演示動作,采用多種播放方案(如前進、后退、停止、步進、循環等);也可實現任選和順序動作。
控制方式:采用鼠標和電腦遙控器控制。
陳列柜尺寸:1250×430×1780mm,陳列柜上下柜整體采用彩色塑鋼制作,造型美觀,堅固耐用。

陳列柜內容:

序號與名稱 陳列柜內容 演示文稿內容
第一柜
制圖基本知識和技能
前言、1尺寸標注、2幅面、3圖線、4字體、5線段與線框的意義、6標題欄格式、7圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、450三角板(二種)、600三角板(二種)、曲線板、多孔模板、丁字尺等。(丁字尺的使用;鉛筆的使用;圓錐的使用方法;分錐的使用方法;曲線板的使用方法;丁字尺和和三角板組合使用方法等由多媒體軟件講解演示) 本套陳列柜采用121件動畫圖象配合陳列柜上的內容在電腦上演示各種模型特點,如制圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。
第二柜
投影的基本知識
1投影的全等性、2投影的積聚性、3投影的類似性、4斜投影法、5正投影法、6中心投影法、7三面投影體系、8三面投影圖、9投影圖的形成、10三視圖的形成。
第三柜
點、直線、平面的投影
1點的三面的投影、2兩點的相對位置、3重影點投影、4一般位置直線的投影、5直線與點的相對位置投影、6兩直線相交投影、7兩直線交叉投影、8兩直線平行投影、9平面的投影(5種)、10判斷兩直線是否平行投影
第四柜
基本體及截?cái)嗤队?/span>
1棱柱的三面視圖、2棱錐的三面視圖、3圓柱的三面視圖、4圓錐的三面視圖、5圓球的三面視圖、6圓柱切口開槽后的三視圖、7正六棱柱開槽后的三視圖、8正三棱錐的截?cái)嘧鲌D步驟、9圓錐被正垂面截?cái)嘧鲌D步驟、10圓柱被正垂面截?cái)嗟淖鲌D步驟、11切口圓錐臺作圖步驟、12圓錐的未截交線(5種)、13曲面的截交(3種)
第五柜
軸測圖
1切口圓柱體正等測圖的畫法、2用疊加法畫正等軸測圖、3圓角的正等軸測圖的畫法、4圓臺的正等軸測圖的畫法、5圓柱的正等測圖、6畫三棱錐的正等測圖、7用切割法畫形體的正等軸測圖、8求開槽圓柱的正等軸測圖作圖步驟、9、求形體的斜二測圖作圖步驟、10求切割體的正等軸測圖作圖步驟、11平面體正等軸測模型(2件)、12回轉體正等測模型(2件)、13正二測立體模型(4件)
第六柜
組合體
1表面平齊與不平齊的組合體(2種)、2表面相交與相切的組合體、3疊加式組合體、4兩圓柱正交的3種形式、5求圓錐與半球的相慣線、6求兩圓柱的相慣線、7完成組合體相慣線的正面和水平投影、8組合形體投影圖的作圖步驟、9切割式組合體、10相貫線變化的趨勢(圓柱與圓柱相交4種)、11相貫線特殊情況(圓柱圓錐相交2種)、12相貫線特殊情況(圓柱軸線3種)、13相貫線特殊情況(回轉體相交4種)、14組合體讀圖
第七柜
剖視圖
1剖視的形成、2斜視圖的畫法、3半剖視、4全剖視圖、5斜剖視圖、6局部視圖、7平面的簡化畫法(3件)、8局部剖視圖的特殊畫法(3件)、9旋轉剖視圖、10重合斷面圖、11軸斷面圖、12移出斷面簡化畫法、13階梯剖、14半剖、15局部剖、16旋轉剖
第八柜
標準件和常用件
1外螺紋的畫法、2內螺紋的畫法、3螺距與導程(2件)、4車螺紋、5旋向(2件)、6雙頭螺柱聯接、7沉頭螺釘連接、8螺栓連接、9螺紋連接件、10齒輪各部分的名稱和尺寸關系、11單個圓柱螺旋壓縮彈簧的畫法、12正齒輪傳動、13圓錐齒輪傳動、14蝸輪蝸桿傳動、15鍵軸配合、16開口銷的應用、17圓錐銷的應用、18軸承
第九柜
零件圖
1板蓋類零件、2蝸輪箱a、3蝸輪箱b、4蝸輪箱體、5閥體、6套筒、7箱體、8端蓋、9減速箱體、10夾具體、11支架、12拔叉、13槽配合、146方軸、15主軸、16軸
第十柜
裝配圖
1齒輪油泵、2液壓氣缸、3頂尖座、4手壓滑油泵
