SG-J10型機械設計、課程設計示教陳列柜

時間:2022-02-22 10:41:00

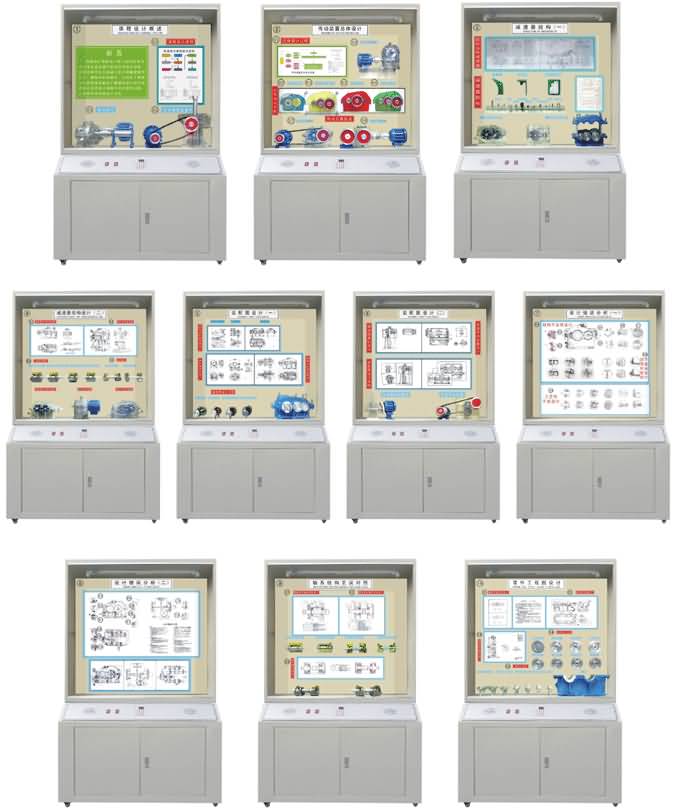

SG-J10型機械設計、課程設計示教陳列柜



一、機械設計、課程設計示教陳列柜概述
   本陳列柜通過典型減速器展示,突出傳動方案比較,和裝配圖設計過程和裝配圖設計錯誤分析等內容,使陳列柜更加對學生有啟發性,設計中的實用性。

二、機械設計、課程設計示教陳列柜性能規格特點
1)陳列柜中的每個模型都配備了指示燈和創新原理分析及設計過程文字說明,電動模型采用微電機用手控開關和單板機驅動兩種,連續運轉了1小時無卡死現象。
2)遙控控制、解說詞播放100M房內聲音宏亮。
3)輸入電壓:交流200V,功率400W。
4)柜內板面超豪華鋁塑夾層板,柜內大標牌采用中英文對照
5)柜體門玻璃采用鋼化玻璃門配備照明日光燈。
陳列柜尺寸:1200×530×1900㎜。

三、機械設計、課程設計示教陳列柜內容如下:

序號和名稱 陳列柜內容
第一柜
課程設計概述
A、  前言牌、課程設教材; B、電動絞車、電動螺旋起重機;
C、課程設計進程、設計任務書
第二柜
傳動裝置總體設計
A、  總體設計進程、設計任務書(方案3);  B、傳動方案擬定(方案1)(方案2)C、  傳動比合理分配
第三柜
減速器結構(一)
A、一級圓柱齒輪減速器裝配圖 二級圓柱齒輪減速器裝配圖:
B、一級圓柱齒輪減速器一級齒輪減速器(方形): C、減速器附件
第四柜
減速器結構(二)
A、  圓錐一圓柱齒輪減速器裝配圖 蝸桿一齒輪減速器裝置圖;
B、圓錐一圓柱齒輪減速器電動機齒輪減速器 蝸桿一齒輪減速器;  C、小錐齒輪軸系結構、蝸桿軸系結構
第五柜
裝配圖設計(一)
A、  圓柱齒輪減速器裝配圖設計:第一、二、三階段草圖;
B、  軸結構設計過程,圓柱齒輪減速器;
C、圓錐一圓柱齒輪減速器(含1級和2級減速器實物),蝸桿減速器(含風冷上置式和水冷下置式減速器實物)
第六柜
裝配圖設計(二)
A、  螺旋起重機裝配設計、變速傳動裝置; B、電動螺旋起重機裝配圖、變速傳動裝置裝配圖;C、電動螺旋起重機、變速傳動裝置圖設計
第七柜
設計錯誤分析(一)
A、  結構不合理的設計;  B、潤滑和密封不適當設計;
C、  工藝不良設計
第八柜
設計錯誤分析(二)
A、  設計錯誤綜合分析、錯誤分類說明;B、  綜合錯誤改正圖例
第九柜
零件工作圖設計
A、  軸零件工作圖正、誤比較說明;B、  軸加工、工藝過程、箱體零件圖及實物;C、 齒輪工作圖及齒輪加工工藝說明
第十柜
軸系結構結構正誤對照
A、  圓柱齒輪軸系結構正誤對照模型;B、    圓錐齒輪軸系結構正誤對照模型;C、 蝸輪蝸桿軸系結構正誤對照模型
