1、電源及參數:
1.1 輸入電源:交流220V,50Hz電源,輸入時指示燈亮。
1.2 電源輸出:有嵌入式保險盒和漏電開關二級保護功能。
1.2.10-220V電源輸出:一組萬能插座:為各種儀器提供工作電源;
1.2.2可調交流電源:0-250V連續可調,內裝一臺0.5KVA單相調壓器,電壓輸出有表指示;
1.2.3恒流穩壓電源:二路0-30V穩壓輸出,內置式繼電器自動換檔,多圈電位器連續調節,使用方便。輸出最大電流1.5A,具有預設式限流保護功能,自動恢復功能,每路輸出由0.5級數字電流表,電壓表指示,電壓穩定度<10-2,負載穩定度<10-2,紋波電壓<5mv。
1.2.4 固定直流電源輸出:電壓5V,輸出最大電流500mA。
1.3智能型直流數字電流表:精度0.5級,采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,20mA、200mA、2000mA三檔,測量范圍:0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.4單次脈沖源:每撥一次鈕子開關可輸出一對正負脈沖。
1.5 函數信號發生器:輸出正弦波、三角波、矩形波。
1.5.1 頻率范圍:由5Hz到550KHz,分五個頻段。
1.5.2頻率指示:由HZ表直接讀出;
1.5.3電壓輸出范圍:正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三級衰減:0SK,20SK,40SK,具有連續細調。矩形波:5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5V幅度連續可調;三角波:5HZ-550KHZ>1V。
1.6 音頻功率放大器:輸入音頻電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大器電路擴音,也可作信號尋跡儀器使用。
1.7 變壓器:內置式220V/12+24V變壓器,功率25W。
1.8喇叭:8Ω,0.5W內置式。
1.9蜂鳴器:內置式;
1.10 燈頭座:250V、4A燈頭座一只,用于實訓中電路的驗證等,固定在實驗臺上,使用方便、安全。

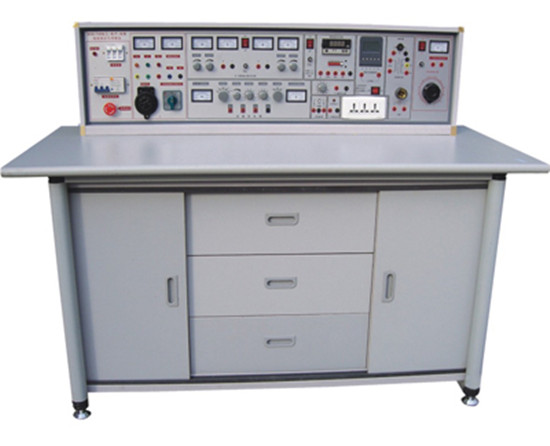

2、實訓操作桌:
由雙面飾面板制成,不變形,不褪色。尺寸:160×70×80cm,鋁合金框架,造型美觀大方,中間設有抽屜,存放工具,左右二只儲存柜,用于儲存元器件。
二、電子技能實訓考核臺整套設備構成與配備(以二十四座為例)
1、電工電子技能實訓操作桌12張,一桌二座。每張操作桌配有一粒膠皮板,保護桌面(如需在桌上放置重物、焊接等)。
2、電工電子實驗室示教控制臺:由示教實訓操作桌、實訓臺、演示控制屏組成,能分別控制12臺學生實訓臺的電源。演示屏立在實訓臺上,尺寸為160×70cm,用于講解、演示。
3、電工電子實驗室實訓臺,共12臺,每張學生實訓操作桌上配置1臺。
4、器材配備:13只MF-47萬用表,13只數字萬用表,臺鉆1臺,微型手電鉆1臺,電烙鐵及烙鐵架25套,雙門立柜2個,放置臺鉆桌1張,13套尖嘴鉗,斜口鉗,螺絲刀,扳手,鑷子,敷銅板13片,初步焊接通用線路板及組件13套,13×22套電子技能實訓考核組件(包括特制線路板及相應元器件),25張學生凳。
三、電子技能實訓考核臺實訓項目:
1.常用儀器儀表的使用;
2.常用電子元器件的識別與檢測;
3.電烙鐵拆裝與電子錫焊技能訓練;
4.印刷線路板的制作;
5.三端集成穩壓直流電源的制作;
6.串聯型直流穩壓電源的制作;
7.低頻信號電壓放大器的裝配與測試;
8.具有負反饋信號放大器電路的制作與測試;
9.文式橋振蕩器的焊接與調試;
10.電池電壓監視電路的制作與測試;
11.電子催眠器電路的制作;
12.模擬“知了”電子電路的制作實訓;
13.實用聲控、光控節電照明燈的制作與實訓;
14.語音報警喇叭的制作與實訓;
15.邏輯測試器的制作與測試;
16.正負脈沖信號的制作與測試;
17.智力競賽搶答器的制作;
18.水位報警器電路的制作;
19.迷你閃光彩燈的制作;
20.光控音樂門鈴;
21.實用模擬自然風控制器的制作;
22.臺燈調光電路;
23.實用CMOS觸摸鎖鑰電路;
24.自動充電器的制作;
25.半導體收音機的組裝與調試。
