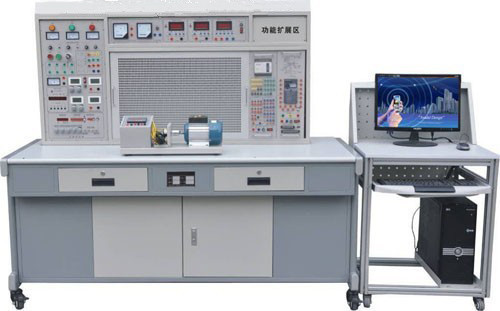

SGKW-860D網孔型電工電子電力拖動變頻調速PLC可編程控制綜合實訓考核裝置

時間:2022-02-25 10:30:12

SGKW-860D網孔型電工、電子、電力拖動、變頻調速、PLC可編程控制綜合實訓考核裝置



網孔型電工電子電力拖動變頻調速PLC可編程控制綜合實訓考核裝置產品信息:
為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求,我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電機及拖動基礎》《工廠繼電器接觸控制》《PLC原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發了網孔型電工、電子、電力拖動、變頻調速、PLC可編程控制綜合實訓考核裝置。裝置電工部分采用網孔板結構,訓練與鑒定接近工業現場,外形美觀、結構合理,牢固、耐用,實訓方式靈活,增加元器件即可增加實訓項目,可擴展性強。裝置設置多重科學安全保護措施,確保設備和操作者人身安全,非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、PLC綜合技能,也可進行電工等級考核和技能鑒定教學設備。

電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控制線路的安裝工藝、調試維修、常用生產機械電氣控制線路的安裝連線,故障分析與處理,基于PLC及變頻器的電機基本控制線路以及常用機床的控制,可達到勞動及社會保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式,通過基本操作技能和三十幾類實用新型電路的制作、調試,使學生掌握電子產品制作調試,學會閱讀電路原理圖和PCB圖,熟悉電子元器件的選擇、測試,掌握焊接和電路組裝工藝技能(配備三十幾套特制實訓電路板和相應電路元器件),并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。

一個實訓室參考標準配備1臺教師臺(實訓演示兼分別控制學生工作電源)和12臺/24座學生臺,用戶可根據學生人數酌情增減學生臺。整個實訓考核室豪華、氣魄,標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標志產品。

一、網孔型電工電子電力拖動變頻調速PLC可編程控制綜合實訓考核裝置裝置特點:
1、采用網孔板結構,實訓方法靈活,接近工業現場,增加元器件即可增加實訓內容,便于二次開發及功能擴展。
2、實訓內容豐富,實訓考核知識面廣,綜合性強,有效節省實訓場地。
3、安全保護措施嚴密、合理、科學,外觀豪華、氣魄。
4、基于PLC及變頻器的電氣控制實訓項目,配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。
5、一個實訓室標配1臺教師臺,即能作實訓演示,又能控制全室學生臺的工作電源,安全參數大大提高。

二、技術性能:
1、工作電源:三相四線(或三相五線)~380V±5% 50Hz
2、溫度:-10℃~40℃,相對濕度<85%(25℃)
3、裝置容量:<1.0KVA
4、重量:200Kg

三、實訓屏構成與性能:
1、實訓屏外殼:鐵質雙層亞光密紋噴塑結構,鋁質面板。
2、電源及參數:
2.1、輸入電源:三相四線電源,輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出:總電源開關開啟后,打開電源開關鎖,按下啟動按鈕,三相四線電源輸出,三只450V電壓表指示工作線電壓。
3、安全保護:設有電壓型漏電保護器和電流型漏電保護器,并有單片機自動控制全程監控裝置過載或短路,自動切斷總電源,故障排除按下復位按鈕方可再次啟動電源,確保設備和操作者安全。
4、恒流穩壓雙用電源:兩路獨立。每路輸出電壓0-30V,輸出電流4mA-2000mA,內置式繼電器自動換檔,多圈電位器連續調節,使用方便,電流電壓輸出用0.5級數字表指示。電壓穩定度<10-2,負載穩定度<10-2,紋波電壓<5mV。
5、+5V直流穩壓電源1路,輸出電流500mA。
6、實驗管理器:平時作為時鐘使用,具有設定密碼、實訓考核時間、定時報警、切斷電源等功能;此外,還能自動記錄由于接線或操作錯誤所造成的告警次數,為操作者實訓、考核提供一個統一的標準。
7、智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路,同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A,能自動判別負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),并可存儲15組測量數據,供隨時查閱。
8、直流數顯電壓表一只,采用ECL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-300V。手動量程為:2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。
9、直流數顯毫安表一只,采用ECL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-2000mA。手動量程為:20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
10、指針式測量電表:交流450V 1只,交流5A3只,精度1.0級。
11、整流二極管:提供四只IN5408二極管,用于整流或能耗制動。
12、大功率電阻:三只75Ω/75W電阻用于電動機降壓啟動,一只10Ω/25W電阻用于異步電動機的能耗制動。
13、單、三相插座:為外部儀器提供工作電源。
14、單次脈沖源:每撥一次鈕子開關可輸出一對正負脈沖。
15、函數發生器:
15.1函數信號發生器:輸出正弦波、三角波、矩形波。
15.2頻率范圍:由5Hz到550KHz,分五個頻段。
15.3頻率指示:由Hz表直接讀出。
15.4電壓輸出范圍:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,三級衰減:0db,20db,40db,具有連續細調。矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz幅度連續可調;三角波:5Hz-250KHz>1V。
16、PLC主機:提供三菱FX1N-24mR-001型主機及外圍器件。
17、變頻實訓組件:提供三菱FR-S520SE-0.4KW變頻器及外圍器件。
18、不銹鋼電機導軌及光電編碼器。

四、實訓操作桌:
鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,設有抽屜和元件儲存柜,結構堅固、造型美觀大方。

五、網孔型電工電子電力拖動變頻調速PLC可編程控制綜合實訓考核裝置整個實訓室構成與配備(以參考標準:1臺教師臺,12臺學生即25座為例)
1、學生實訓操作桌12張,一桌二座,桌面配備一塊膠皮板保護桌面,桌體下部配備元件儲存柜,放置實訓考核元器件,使用、保管方便,桌體中部左右設有兩個抽屜,放置常用工具等。
2、學生實訓臺:共12臺,每張學生實訓考核操作桌上配置1臺。
3、教師臺1臺:由實訓操作桌、實訓演示屏、學生用電集成控制等組成,即可作實訓演示又能分別控制學生實訓考核臺的電源。
4、器材配備(以參考標準:1臺教師臺,12臺學生臺即25座為例):


序號 名稱 每臺數量 全室數量 單位 備注
A:電工部分:
1 人體復蘇模型   1 教師急救演示
2 滅火器   1 教師演示
3 直流電機   1 100W,教師拆裝演示
4 手電鉆 1 13
5 表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具 1 13
6 電烙鐵及烙鐵架 1 25
7 指針萬用表MF-50 1 13
8 數字萬用表890B+ 1 13
9 單相電度表 1 13
10 三相電度表 1 13
11 電流互感器 3 69
12 兆歐表 1 13
13 鉗形電流表 1 13
14 轉速表   1 教師臺用
15 變壓器繞線機   2 分組訓練
16 保險盒 3 69
17 拉線開關、園插座、平燈頭 各2 2*13
18 20W日光燈 1 13
19 換相開關 1 13
20 電阻、變壓器組件 1 13
21 三相電動機拉具   3
22 鋼劇架 1 13
23 閘刀開關 1 13
24 組合開關 1 13
25 變壓器繞線桌   1 分組訓練
26 單相電動機 1 13
27 臺鉆   1
B:電工、電拖共用部分:
1 SC-09編程通訊電纜 1 13
2 通訊模塊及PLC編程軟件 1 13
3 導軌和編碼器 1 13
4 三相斷路器 1 13
5 交流接觸器 6 78
6 熱繼電器 2 26
7 時間繼電器 2 26
8 三相雙投閘刀 1 13
9 三相閘刀 1 13
10 倒順開關 1 13
11 BK變壓器 1 13
12 行程開關 4 52
13 保險座 6 78
14 鐵殼按鈕 2 26
15 信號燈 6 78
16 接線端子排 5 65
17 G型導軌 1 13
18 鈕子開關 3 39
19 走線槽 2 26
20 雙門立柜   2
21 三相異步電動機 1 13
22 三相雙速異步電動機 1 13
B:電子部分:
1 敷銅板(PCB)制作 1 13
2 通用焊接電路板(焊接訓練)及組件 1 13
3 電子技能實訓考核組件(包括特制線路板及相應元器件) 30 390

六、參考實訓考核項目:
A:電工部分:
1.低壓驗電筆的使用
2.滅火器的操作方法(教師演示)
3.口對口人工呼吸法和胸外心臟壓擠法急救的掌握
4.常用工具的使用與識別
5.常用導線的連接和絕緣的恢復
6.電烙鐵的拆裝與焊接技能訓練
7.電工識圖訓練
8.電工布線工藝
9.日光燈電路的按裝接線
10.單相電度表直接接線電路安裝
11.單相電度表經電流互感器的接線電路安裝
12.配電板安裝
13.室內配線
14.室內照明電路安裝
15.萬用表轉換開關的使用和讀數
16.交流電壓的測量
17.直流電壓、直流電流的測量
18.電流表、電壓表的安裝
19.電阻的測量
20.兆歐表、鉗形電流表接地電阻測定儀的使用
21.單相功率、功率因數的測量
22.三相四線有功電度表的安裝接線
23.三相四線有功電度表經電流互感器的安裝與接線
24.常用開關繼電器拆裝
25.交流接觸器的拆卸與組裝
26.常用啟動器的結構觀察與檢測
27.小型變壓器的制作
28.小型變壓器故障檢查與排除
29.三相鼠籠式電動機的拆裝與測試
30.三相鼠籠式異步電動機運行巡視
31.三相鼠籠式異步電動機的定期檢修
32.三相鼠籠式電動機故障分析
33.定子繞組局部故障的排除
34.單相電容式電動機繞組的拆裝
35.單相電容式電動機故障與排除
36.手動正轉控制線路的安裝與檢修訓練
37.接觸器點動正轉控制
38.具有自鎖的正轉控制
39.具有過載保護的正轉控制
40.接觸器聯鎖的正反轉控制
41.按鈕聯鎖的正反轉控制線路
42.按鈕、接觸器復合聯鎖的控制線路
43.按觸器控制Y-△降壓控制
44.時間繼電器控制Y-△降壓起動控制
45.直流電動機的拆裝訓練(教師演示)
46.直流電動機的檢修訓練(教師演示)

B:電子部分:
1.常用儀器儀表的使用
2.常用電子元器件的識別與檢測
3.電烙鐵拆裝與電子錫焊技能訓練
4.印刷線路板的制作
5.三端集成穩壓直流電源的制作
6.串聯型直流穩壓電源的制作
7.低頻信號電壓放大器的裝配與測試
8.具有負反饋信號放大器電路的制作與測試
9.文式橋振蕩器的焊接與調試
10.電池電壓監視電路的制作與測試
11.電子催眠器電路的制作
12.模擬“知了”電子電路的制作實訓
13.實用聲控、光控節電照明燈的制作與實訓
14.電子驅蚊器線路的制作實訓
15.保護視力定時器線路
16.語音報警喇叭的制作與實訓
17.邏輯測試器的制作與測試
18.正負脈沖信號的制作與測試
19.智力競賽搶答器的制作
20.水位報警器電路的制作
21.迷你閃光彩燈的制作
22.光控音樂門鈴
23.實用模擬自然風控制器的制作
24.臺燈調光電路
25.實用CMOS觸摸鎖鑰電路
26.自動充電器的制作
27.半導體收音機的組裝與調試
28.助聽器的組裝與調試
29.聲、光控樓道燈的組裝與調試
30.滅火機器人的組裝與調試

C:電力拖動部分:
(1)電機基礎實訓
1.三相鼠籠異步電動機的認識實驗
2.三相鼠籠異步電動機的空載實驗
3.三相鼠籠異步電動機的工作特性
4.三相雙速電機的認識實驗
(2)電機控制部分
三相異步電動機控制
1.三相異步電動機閘刀開關正轉控制線路
2.三相異步電動機接觸器點動正轉控制線路
3.三相異步電動機具有自鎖的正轉控制線路
4.三相異步電動機具有過載保護的正轉控制線路
5.三相異步電動機倒順開關控制正反轉控制線路
6.三相異步電動機接觸器聯鎖的正反轉控制線路
7.三相異步電動機按鈕聯鎖的正反轉控制線路
8.三相異步電動機按鈕接觸器復合聯鎖控制線路
9.工作臺自動往返行程控制線路
10.三相異步電動機接觸器控制串聯電阻降壓起動線路
11.三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12.三相異步電動機手動Y/△降壓起動
13.三相異步電動機接觸器控制Y/△降壓起動
14.三相異步電動機時間繼電器控制Y/△降壓起動
15.三相異步電動機QX3-13型Y/△自動起動控制線路
16.三相異步電動機的多地控制
17.三相異步電動機半波整流能耗制動控制線路
18.三相異步電動機全波整流能耗制動控制線路
19.三相異步電動機手動降壓起動
20.三相異步電動機單相運行反接制動控制線路
21.三相異步電動機控制電路聯鎖控制線路
22.三相異步電動機主電路聯鎖控制線路
23.電動葫蘆電氣控制線路
24.C6163車床電氣控制線路
25.C620車床電氣控制線路
26.X62-W銑床主軸與進給電機的聯鎖控制
三相雙速電機控制
1.雙速電機手動變速控制線路
2.接觸器控制雙速電機的控制線路
3.時間繼電器控制雙速電機的控制線路
(3)基于PLC下的電機控制實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620車床電氣控制線路
6.C6263車床電氣控制線路
7.電動葫蘆電氣控制線路
(4)基于變頻器的電機拖動與控制實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
5.控制電機正反轉運動控制
6.控制電機運行時間操作
7.瞬間停電變頻器參數設定
8.外部電壓變頻調速
9.三相異步電動機的變頻開環調速
(5)PLC、變頻器的電機拖動與控制實訓
1.基于PLC通信方式的多段速選擇變頻調速
2.基于PLC通信方式的變頻器開環調速
3.基于PLC通信方式的變頻器閉環調速
