一、適用專業:
適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。
二、主要技術參數:
1、矩陣鍵盤:4×4矩陣式結構,組合按鍵。
2、輸入、輸出:8路開關量輸入,8路LED輸出。
3、8位數碼管動態顯示和4位數碼管靜態顯示。
4、固定脈沖:8路固定脈沖輸出,分別為:1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
5、單脈沖發生器。
6、IC卡讀寫實驗?zāi)K。
7、繼電器驅動控制實驗?zāi)K。
8、24C02串行存儲器實驗?zāi)K。
9、TLC549串行模數實驗?zāi)K。
10、93C46存儲器實驗?zāi)K。
11、實時時鐘實驗?zāi)K。
12、串行鍵盤顯示接口實驗?zāi)K。
13、TLC5615串行數模轉換實驗?zāi)K。
14、語音錄放實驗?zāi)K。
15、溫度測量實驗?zāi)K。
16、8253定時計數器實驗?zāi)K。
17、D/A0832數模轉換實驗?zāi)K。
18、I/O口簡單擴展實驗?zāi)K。
19、32K程序存儲器擴展實驗?zāi)K。
20、8255并行接口控制實驗?zāi)K。
21、8279鍵盤接口顯示實驗?zāi)K。
22、16C550串行通信實驗?zāi)K。
23、ADC0809模數轉換實驗?zāi)K。
24、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗?zāi)K。25、16*16點陣顯示實驗?zāi)K。
26、步進電機驅動控制實驗?zāi)K。
27、直流電機驅動控制及測速實驗?zāi)K。
28、看門狗實驗?zāi)K。
29、電位器模擬電壓產生模塊。
30、紅外線通信實驗?zāi)K。
31、以太網通信實驗?zāi)K。
32、電子音響驅動控制模塊。
33、USB1.0和2.0通信實驗?zāi)K。
34、CAN總線控制實驗?zāi)K。
35、RS485通信實驗?zāi)K。
36、RS232通信實驗?zāi)K。
37、雙通道虛擬示波器模塊。
38、擴展總線區。
39、光電傳感器模塊。
40、專用USB接口單片機仿真器,可以在線下載在線調試和燒錄用戶程序。
41、電源模塊,提供+5V(3A)/-5V(1A)/+12V(1A)/-12V(1A)各一組,供各模塊的電源需求。
42、配置足夠配套接線。
43、配有適應WindowsMe/2000/xp等操作平臺的調試軟件,上位仿真軟件支持匯編和C語言。
44、配置CPLD實驗?zāi)K,選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S (可供用戶任意選擇)

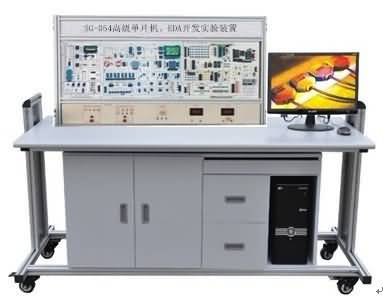

三、實驗桌:
鋁木結構,桌面為防火、防水、耐磨高密度板,電腦桌連體設計,造型美觀大方。采用特制模具制作的優質鋁合金做框架,鋁合金表面經氧化處理,經久耐用,美觀大方,符合現代審美觀,桌面為防火、防水、耐磨高密度板,桌子下部配置儲存柜及電腦主機柜。
四、標準配置實驗內容:
1、單片機部分
實驗一 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
實驗二 單片機I/O口應用實驗_工業順序控制
實驗三 并行I/O接口8255應用
實驗四 簡單I/O口擴展實驗
實驗五 A/D 轉換實驗
實驗六 D/A轉換實驗
實驗七 定時/計數器8253A應用
實驗八 鍵盤顯示控制器8279應用實驗
※實驗九 微型打印機打印字符、曲線、漢字
實驗十 步進電機控制實驗
實驗十一 小直流電機調速實驗
實驗十二 電子音響實驗
實驗十三 繼電器控制實驗
實驗十四 數據存貯器擴展實驗
實驗十五 8031單片機串行口應用實驗_雙機通信
實驗十六 8031串行口應用實驗_與PC機通信
實驗十七 串行接口16C550應用實驗
實驗十八 串行A/D轉換器TLC549應用
實驗十九 串行D/A轉換器TLC5615應用
實驗二十 單片機雙機通信實驗_用RS485總線
實驗二十一 USB接口的應用實驗
實驗二十二 網絡接口應用實驗
實驗二十三 16X16LED 點陣顯示實驗
實驗二十四 128 X 64 LCD液晶顯示接口實驗
※實驗二十五 語音錄放控制實驗
實驗二十六 CAN總線應用實驗
實驗二十七 串行存儲器讀寫實驗
實驗二十八 紅外接口通信實驗
實驗二十九 數字溫度傳感器DS18B20的原理與應用實驗
實驗三十 "看門狗"復位實驗
實驗三十一 IC總線應用實驗
1、 串行E?PROM的讀寫實驗;
2、IC智能卡讀寫實驗;
3、串行鍵盤顯示接口ZLG7290應用實;
4、 PCF8563串行實時時鐘應用實驗
實驗三十二 溫度壓力實驗;
2、EDA/CPLD/FPGA實驗
(1)A/D 0809模數轉換器實驗;
(2)D/A 0832數模轉換器實驗;
(3)步進電機控制實驗;
(4)16*16 LED點陣顯示實驗;
(5)電子時鐘實驗;
(6)數碼管靜態顯示實驗;
(7)4*4鍵盤擴展實驗;
(8)128*64 LCD液晶顯示實驗;
(9)電子音樂演奏實驗;
(10)RS232串口發送實驗(SEND);
(11)RS232串口接收實驗(RECEIVE);
(12)單片機總線接口實驗;
(13)異步串口通訊(UART)
五、選配項目及相應實驗內容(價格另加):
1、單片機選配項目實訓包
實訓包名稱 |
配 件 |
說明 |
配件名稱 |
數量 |
超聲波倒車?yán)走_(dá) |
51單片機系統 |
1個 |
使用一對超聲波傳感器,單片機根據發射與接收超聲波信號的時間差來計算距離,帶溫度補償,結果用數碼管顯示 |
超聲波測距模塊 |
1個 |
鍵盤顯示模塊 |
1個 |
配件、技術資料 |
1份 |
環境測試儀 |
51單片機系統 |
1個 |
使用溫度、濕度、光強傳感器,測量環境溫度和濕度及光線明暗 |
環境測試模塊 |
1個 |
鍵盤顯示模塊 |
1個 |
配件、技術資料 |
1份 |
出租車計價器 |
51單片機系統 |
1個 |
直流電機模擬車輪,用霍耳傳感器測里程,用LCD顯示里程、單價、總價、等待時間等信息 |
液晶顯示模塊 |
1個 |
直流電機模塊 |
1個 |
配件、技術資料 |
1份 |
數字式多路溫度采集系統 |
51單片機系統 |
1個 |
對8組DS18B20同時進行溫度采集和顯示 |
DS18B20模塊 |
1個 |
鍵盤顯示模塊 |
1個 |
配件、技術資料 |
1份 |
數據采集系統 |
51單片機系統 |
1個 |
采用AD轉換器轉換模擬信號,再通過單片機串口發送到PC機,PC機對收到的數據進行顯示 |
數據采集模塊 |
1個 |
串行通信模塊 |
1個 |
配件、技術資料 |
1份 |
交通燈控制系統 |
51單片機系統 |
1個 |
用雙色LED模擬交通燈,數碼管顯示倒計時秒數,有人工控制、設置功能 |
交通燈模塊 |
1個 |
鍵盤顯示模塊 |
1個 |
配件、技術資料 |
1份 |
直流、步進電機控制系統 |
51單片機系統 |
1個 |
PWM控制直流電機正反轉、調速,用編碼盤測速;步進電機方向、速度控制 |
電機控制模塊 |
1個 |
鍵盤顯示模塊 |
1個 |
配件、技術資料 |
1份 |
公交車報站器 |
51單片機系統 |
1個 |
公交車報站,語音提示,可進行語音錄放控制 |
|
語音錄放模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
紅外測溫儀 |
51單片機系統 |
1個 |
使用熱釋紅外傳感器,實現非接觸測量人體、物體溫度,用數碼管顯示 |
|
紅外測溫模塊 |
1個 |
|
鍵盤顯示模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
數字電子鐘 |
51單片機系統 |
1個 |
年、月、日、星期、時、分、秒顯示,可設置初值 |
|
液晶顯示模塊 |
1個 |
|
鍵盤顯示模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
手機游戲 |
51單片機系統 |
1個 |
單片機實現俄羅斯方塊游戲,用LCD顯示,鍵盤控制 |
|
液晶顯示模塊 |
1個 |
|
鍵盤顯示模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
電子稱 |
51單片機系統 |
1個 |
測量物體質量,用數碼管顯示,提供法碼,量程500克 |
|
壓力測量模塊 |
1個 |
|
鍵盤顯示模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
考勤機 |
51單片機系統 |
1個 |
ID卡應用于考勤機,身份識別 |
|
讀卡器模塊 |
1個 |
|
鍵盤顯示模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
U盤、SD卡讀寫器 |
U盤、SD卡讀寫模塊 |
1個 |
可讀寫U盤/SD卡文件,U盤/SD卡用戶自配 |
|
配件、技術資料 |
1份 |
|
MP3音樂播放器 |
MP3播放模塊 |
1個 |
可播放MP3音樂,并可自由更新MP3文件 |
|
配件、技術資料 |
1份 |
|
無線語音傳輸系統 |
51單片機系統 |
1塊 |
無線數傳模塊實現語音傳輸,注:用戶至少配兩套系統才能完成傳輸功能 |
|
無線通信模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
基于CAN總線的汽車車窗控制 |
51單片機系統 |
1個 |
CAN總線方式通信,控制車窗的開合(模擬),注:用戶至少配兩套系統才能完成傳輸功能 |
|
CAN通信模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
網絡家電 |
以太網通信模塊 |
1個 |
通過以太網控制(模擬)空調機的啟動、停止和設置 |
|
配件、技術資料 |
1份 |
|
GSM通信系統 |
51單片機系統 |
1塊 |
單片機控制GSM通信模塊實現短信收發 |
|
GSM網絡通信模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
GPS定位系統 |
51單片機系統 |
1塊 |
單片機讀取GPS模塊信號:時間、經度、緯度、海拔、移動速度等,用LCD顯示 |
|
GPS模塊 |
1個 |
|
液晶顯示模塊 |
1個 |
|
配件、技術資料 |
1份 |
|
2、選配實驗項目:
1.語音識別機器人
2.語音遙控小車
3.超聲波倒車?yán)走_(dá)
4.環境測試儀
5.出租車計價器
6.數字式多路溫度采集系統
7.數據采集系統
8.交通燈控制系統
9.直流電機控制系統
10.公交車報站器
11.紅外測溫儀
12.數字電子鐘
13.帶音效的手機游戲
14.電子稱
15.考勤機
16.U盤、SD卡讀寫器
17.音樂播放器
18.無線語音傳輸系統
19.基于CAN總線的汽車車窗控制
20.網絡家電
21.GSM通信系統
22.GPS定位系統
