SG-059型PLC S7-300西門子網絡型實驗臺

時間:2022-03-15 10:34:36

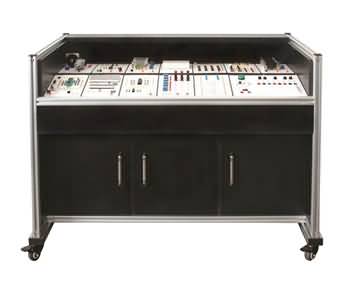

SG-059型PLC S7-300西門子網絡型實驗臺

SG-059型PLC S7-300西門子網絡型實驗臺(圖2)SG-059型PLC S7-300西門子網絡型實驗臺(圖3)

SG-059型PLC S7-300西門子網絡型實驗臺(圖4)

SG-059型PLC S7-300西門子網絡型實驗臺(圖5)

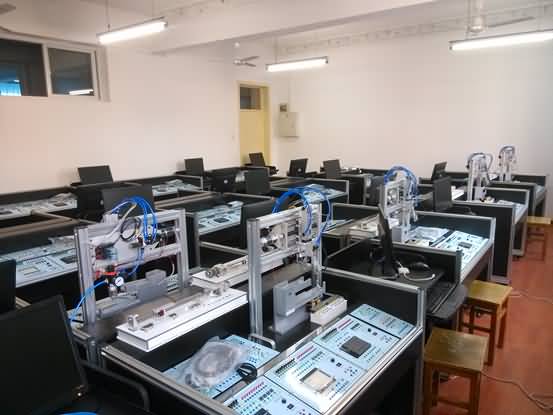

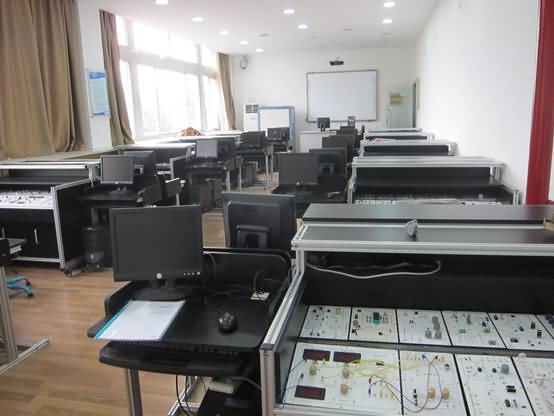

設備示列圖,圖片僅供參考,以最終實物為準
名稱 說明
實訓桌 尺寸1160*720*840
采用符合人體工學的平斜面設計,所有模塊平斜放于桌面固定槽內,實驗視線同讀書一樣,自然往下,利于思考。同時解決傳統立式結構的視線遮擋,無法看見教師教學的問題。工藝上采用優質鋁材,16mm以上黑色木板,家具級封邊工藝,帶3個柜子,優質鉸鏈,鋁合金把手,帶4個可鎖式腳輪便于移動。
電腦推車 尺寸630*580*1140
采用鋁合金結構,16mm以上黑色木板,家具級封邊工藝,帶4個腳輪,帶電腦位,伸縮鍵盤托板。
電源模塊 輸入:AC220V
輸出:DC24V帶電源指示燈
PLC主機-西門子 S7-300主機PLC S7-300  CPU314主機,帶編程電纜
PLC網絡模塊 EM277 PROFIBUS-DP模塊一個,DP接頭1個,配套Profibus通信電纜(注:組建PROFIBUS-DP網絡總需配CP5611網卡一張)
變頻器模塊 配置MM420變頻器,帶BOP操作面板。集成RS485通訊接口,可選操作面板及PROFIBUS DP接口模塊;具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制,磁通電流控制、直接轉矩控制、網絡控制等工作模式;
變頻器網絡模塊 PROFIBUS DP接口模塊。
PLC—MK1模塊 水塔水位控制
水塔供水控制
自動售貨機控制
PLC—MK2模塊 機械手自動控制
軋鋼機自動控制
PLC—MK3模塊 自動配料
四級傳送帶控制
郵件分揀控制
PLC—MK4模塊 自控成型機
電鍍自動控制
裝配流水線控制
PLC—MK5模塊 全自動洗衣機
液體混合裝置控制
PLC—MK6模塊 步進電機控制
交通燈控制
PLC—MK7模塊 搶答器
音樂噴泉
PLC—MK8模塊 刀庫捷徑選擇控制(實物步進電機)
PLC-MK9 天塔之光
  數碼管控制
DAQ數控創新模塊(需招標現場演示) USB接口,帶光耦隔離芯片;配套上位機軟件,帶豐富的互動性。下位機進行操作時上位機軟件可以實時做出對應反應??赏瓿?5類開環與閉環實驗;上位機軟件可以實時顯示各接口情況,對運行代碼情況了如指掌。
  數控創新模塊可完成以下實驗:交通信號燈的自動控制;機器人自動掃地雷;加工中心刀庫捷徑方向選擇控制;驅動步進電機的控制;舞臺藝術燈飾的控制;四層電梯的控制;LED數碼管顯示控制實驗;交流電機Y/Δ形起動的控制;液體混合裝置的自動控制;水塔水位自動控制;四級傳送帶的模擬運行;郵件分揀系統的模擬運行;數字邏輯分析儀實驗;溫度壓力實驗;連線自動撿測系統。
小車運動模塊
*小車運動模塊 直流減速電機機構
  四路兩種位置傳感器檢測
  限位保護功能
智能物料搬運模塊
*智能物料搬運模塊 雙軸直線搬運機器人機構
  搬運機構
  傳感器檢測機構
  限位保護功能
  接供料機構
*氣泵 實驗室共用氣泵
PLC編程電纜 配套PLC編程電纜
實驗連接線 配套實驗連接線
實驗指導與軟件 配套實驗指導與軟件

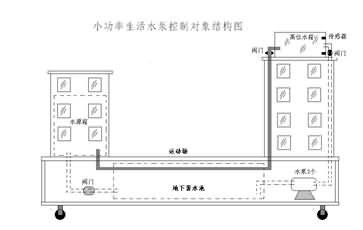

小區生活自動供水實物系統(精品課程)
SG-059型PLC S7-300西門子網絡型實驗臺(圖6)

SG-059型PLC S7-300西門子網絡型實驗臺(圖7)

(一) 對象部分
三個透明水箱水箱、兩個三相水泵、4組水位傳感器、3組手閥、兩組止回閥等組成,全部采用鋁合金框架.
(二)   接口電路部分
 所有水位傳感器(水位傳感器傳感器信號經過繼電器板轉接)和三相水泵端口全部引出,對用用戶開放,可直接接入電氣控制回路進行控制.
(三)   電器控制柜
使用三相電路器件,與實際小區控制柜結合更加緊密,一致。
