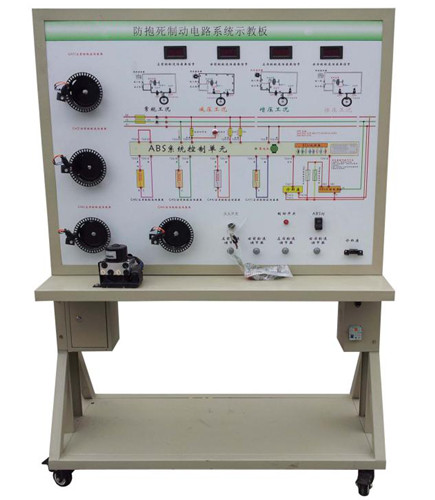

SG-CD3 汽車ABS制動系統實訓臺(帶滾筒驅動裝置)

時間:2022-04-07 14:59:53

SG-CD3 汽車ABS制動系統實訓臺(帶滾筒驅動裝置)

運行臺

檢測臺




一、汽車ABS制動系統實訓臺簡介
   該設備采用大眾帕薩特B5汽車ABS/EBD制動系統為基礎,配有ABS系統工作原理圖,真實展示緊急制動時ABS/EBD系統工作過程。
滿足對ABS/EBD制動系統的結構組成、動作演示等教學功能。
適合于汽車ABS/EBD制動系統理論教學和檢測與維修實訓的教學需要。

二、汽車ABS制動系統實訓臺功能特點
1.真實的汽車ABS/EBD制動系統實物為基礎,完整展示ABS制動系統的組成結構。
2.由三相異步電動機帶動前后軸轉動,模擬汽車行駛。緊急踩下制動踏板時,ABS/EBD系統開始工作,前后制動盤保持微量轉動,制動踏板上可感覺不斷彈腳,真實演示汽車ABS/EBD系統的工作過程。
3.由三相電機帶動滾筒軸轉動,模擬汽車行駛。緊急踩下制動踏板時,ABS的系統開始工作,前后制動盤保持微量轉動,制動踏板上可感覺不斷彈腳,真實演示汽車ABS/系統的工作過程。
4.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖,學員可直觀對照電路圖和ABS制動系統實物,認識和分析控制系統的工作原理。
5.實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
6.實訓臺安裝有壓力表,可實時顯示制動總泵和四個制動分泵的液壓變化。
7.實訓臺面板上安裝有故障指示燈和診斷座,可連接專用或通用汽車解碼器,對ABS/EBD電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
8.設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
9.運行臺與檢測臺通過航空插連接.

三、汽車ABS制動系統實訓臺技術規格
外形尺寸:檢測臺1240×600×1700mm(長×寬×高)
          運行臺1800×1700×1400mm(長×寬×高)
    驅動電源:三相四線(三相五線 380V±10% 50Hz)
    外接電源:交流220V±10% 50Hz
    工作電壓:直流12V
    工作溫度:-40℃-+50℃
    主油道壓力表:0-250kg/psi
    制動分泵壓力表:0-100kg/psi
變頻器:
    功率:4KW
    輸入:AC 3PH  380V±15%  50/60Hz
    輸出:9A/13A  AC 3PH  0-380V  0-400Hz
三相異步電動機:
    電壓:AC 220V/380V 50Hz
    電流:11.8A/6.8A
    功率:2KW
    轉速:1420r/min
真空泵:
    電壓:AC 220V 50Hz
    功率:370W
    抽氣速率:48L/min
    極限壓力:6.7×10-2Pa
    轉速:1400r/min
    進氣口徑:Ø8
    用油量:1L
噪聲:≤68
    顏色:7032
鋼管:40*40*3mm
移動腳輪:100*50mm
面板柜:1.5mm冷板沖壓成形,背面設置維修門;

四、基本配置(每臺)

序號 名       稱 規格標準 單位 數量
1 檢測控制面板(帶面板柜)/檢測臺 裝有各種檢測端子以及彩色電路圖和液壓管路圖; 1
2 ABS/EBD控制單元總成 原車 1
3 ABS/EBD指示器 原車 1
4 診斷座 OBDⅡ 1
5 點火開關   1
6 制動總泵 原車 1
7 制動分泵 原車 4
8 剎車碟 原車 4
9 剎車皮 原車 4
10 外球籠 原車 4
11 半軸桿 原車 4
12 左右/前車速傳感器 原車 1
13 左右/后車速傳感器 原車 1
14 驅動皮條   2
15 真空大力鼓 原車 1
16 制動踏板 原車 1
17 主油道壓力表 0-250kg/psi 2
18 制動分泵壓力表 0-100kg/psi 4
19 變頻器   1
20 三相異步電動機   4
21 真空助力泵等
,4套獨立運行滾筒等
  1
22 故障設置和考核系統   1
23 移動臺架(帶自鎖腳輪裝置) 檢測臺1240×600×1700mm(長×寬×高)
運行臺1800×1700×1400mm(長×寬×高)
1
24 配套設備使用說明書   1
25 原廠維修手冊 原車 1
