一、ABS/ASR制動系統實訓臺簡介
本實驗臺以寶來 ABS/ASR制動系統為主體材料, ABS/ASR系統能夠正常運行,即可模擬ABS/ASR系統的工作過程演示。適用于各類型院校及培訓機構對汽車ABS/ASR系統理論和維修實訓的實訓教學需要。本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。附使用說明書與實驗指導書,相關課題的教學資料。
二、ABS/ASR制動系統實訓臺結構組成

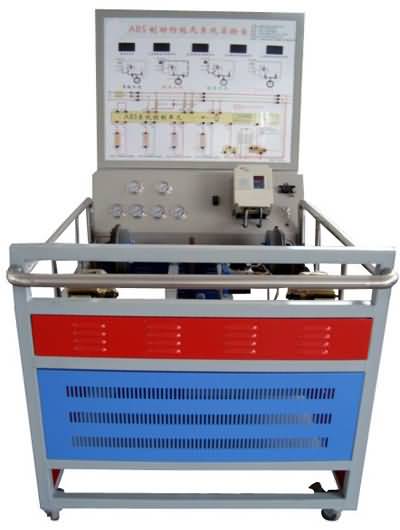

寶來 ABS/ASR閥體總成、ABS/ASR控制單元、前后碟制動機構、輪速傳感器及信號盤、儀表系統;面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架。
三、ABS/ASR制動系統實訓臺功能特點
1、主缸油壓與分缸油壓實時指針式壓力表顯示;
2、液壓泵工作狀態通過LED燈顯 示;
3、彩色原車電路原理圖,油壓原理圖
4、輪速通過調速電機進行調整;
5、自動斷電保護裝置,避免電機反拖,有效保護電器元件;
6、ABS/ASR系統動態演示,儀表ABS/ASR故障燈顯示故障;
7、外接式電腦檢測端子便于檢測電路電壓或電阻;
8、OBD數據輸出接口,便于通過專用檢測儀器進行檢測。
9、故障模擬系統可模擬實際運行工況,設置多種實車ABS/ASR系統常見故障。具體內容詳見故障模擬設置裝置說明。
10.實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。
11.可進行ABS/ASR制動系統排空及調整、系統匹配等實訓。
四、技術參數
外觀尺寸1650×1000×1850mm(長X寬X高)
電機:3.5KW變頻電機
電機電源:380V
ABS系統電源:60AH蓄電池
工作溫度:-50℃~50℃
