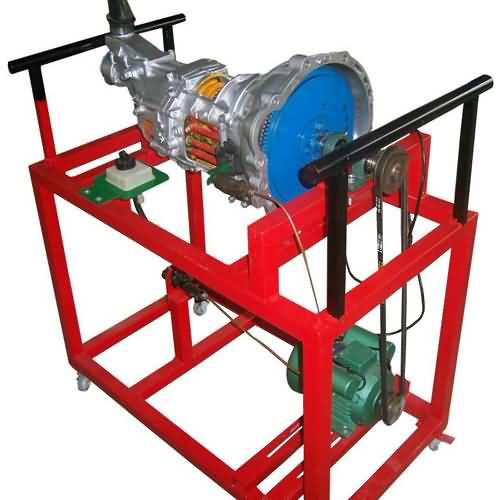

一、手動變速器解剖運行實訓臺簡介
本實訓臺采用金杯后驅原廠手動變速器為基礎，交流電機為動力源，可對手動變速器進行換檔等實際操作。真實展示手動變速器組成結構和原理及工作過程。適用于各類型院校及培訓機構對汽車手動變速器理論和維修實訓的實訓教學需要。
本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
二、手動變速器解剖運行實訓臺結構組成
金杯后驅原廠手動變速器總成、減速機構、掛檔桿總成、交流電機、移動臺架等。配任務驅動教學模式的實訓指導書及臺架操作說明書。
臺架安裝帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置。
三、手動變速器解剖運行實訓臺功能特點
1. 手動變速器正常操作運行。
2．實訓臺加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
3．變速器可進行換檔等實際測試。
4. 采用真實的原廠手動變速器進行機械剖切，充分展示變速器機械部分的內外結構。
5．對變速器各機械剖面采用不同顏色的油漆進行噴涂。
6．由電機驅動機構帶動變速器輸入軸運轉，真實演示不同檔位下的動力傳遞過程。
7.實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、技術參數
1．外形尺寸：1100mm X 800mm X 1250mm（長X寬X高）
2．動力電源：220V交流電壓
3．輸入電源：220V交流電壓
4．工作電源：12V直流電壓
5．工作溫度：-50℃～50℃、
6．電機：220V/750W
