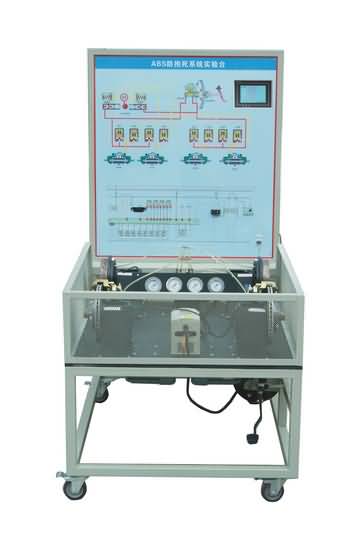

一、大眾ABS系統實訓臺簡介:
尺寸:1300×1000×1800(長×寬×高)
使用環境:溫度-5℃~40℃;濕度≤80%
ABS類型:上海大眾ABS
ABS型號:GSI
萬向自鎖腳輪臺架活動靈活,并帶有自鎖裝置,便于移動教學;整體臺架采用剛性結構焊接,所用材料如方管、角鋼等采用國標標準材料,支撐可靠,并布有減震元件;表面噴塑處理防腐蝕抗老化,不褪色
控制面板采用純鋁塑板,控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖,并配有使用說明書及實驗指導書等。
二、大眾ABS系統實訓臺組成:
配置原車汽車零部件,包括電控單元、液控單元、輪速傳感器、制動踏板、制動總泵、真空助力罐、制動盤、制動鉗、制動管路、診斷接口、系統等通用設備故障控制面板;測試面板;帶有完整彩色電路原理圖面板、可移動臺架、使用說明書及實驗指導書。
三、大眾ABS系統實訓臺功能特點:
實驗系統用于汽車ABS防抱死制動系統的結構和控制系統的故障設置、故障診斷、檢測、排除和拆卸裝配等實際測量等實踐性教學以及考核使用;
運轉部分:用變頻器帶動四個三相電機工作,帶動前后軸運轉,模擬汽車在路面行使,
展示部分:
面板上有原車ABS系統的規范原理圖、電路圖(線色、線徑、元件符號、接頭符號等)和ABS液壓工作圖,并能直接在電路圖上檢測ABS電路進行各元件及故障分析診斷;
面板上安裝有4個壓力表,充分反映制動總泵和制動分泵的壓力變化,ABS系統工作時,各個車輪的壓力表指針不停的擺動,表現ABS工作時系統不停地施壓和泄荷工作;
面板上裝有ABS故障指示燈,可反映ABS電控系統工作狀況,當ABS燈亮時,表現ABS電控部分有故障,制動時ABS失效,系統以常規制動方式進行.
故障模擬部分:有專門的故障設置區,可進行短路、斷路、虛接等故障,并可模擬信號
檢測診斷部分:
配有診斷接口,能通過專用設備進行動態數據流、故障碼等參數的讀取和設置;
外接式診斷端子,可通過專用檢儀器進行全整個電控系統信號的檢測與分析。
四、檢測功能:
配備電腦數據檢測端口,可通過連接專用或通用型解碼器,進行各傳感器、執行器及電控單元的信號檢測與分析;對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
五、智能化故障設置和考核系統要求:
1)配有網絡型智能化故障設置和考核系統:
①采用數字化集成電路板及最新MCU技術與配套的故障設置控制技術;
②不需要電腦就可獨立進行考試考核,老師與學生界面分開,老師通過密碼進入教師界面出題,學生在普通界面答題;
③帶有與設備相適應的試題庫,試題庫可根據用戶的要求進行編輯;

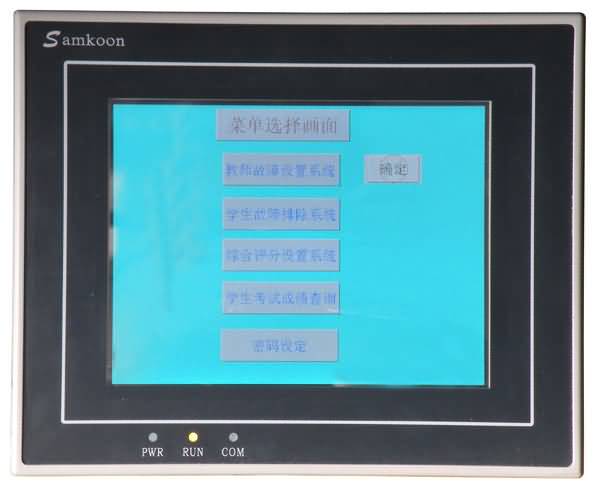

④具有高清淅 (0.225×0.225點) 3.8寸(含3.8寸)以上的液晶顯示屏,中文菜單式操作界面,人機對話友好;
⑤操作按鍵少,操作簡單快捷;
⑥可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象;能夠設置與控制模塊腳有關的各種常見故障;
⑦可根據設備使用要求調整故障設置點的數量和類型;
⑧安裝有RJ45網絡接口,備有RS-232串行口,可用網線與其它設備的故障設置裝置組成一個網絡,通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
2)帶網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障設置和考核系統對接后可實現以下功能:
①可編輯試題及答案、試題存盤、導入試題,每道試題包括的信息:試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制;
②可對班級每個學生的考試成績進行統計,形成班級成績報表(學生姓名、報考級別、考試成績);
③可設置系統登陸密碼:新建用戶和密碼設置與更改;
④能自動收卷、自動閱卷,能對考生的考試情況和考試成績進行統計,幫助教師準確、全面地了解學生對各課程內容的掌握情況。
