SGS-X62WA型萬能銑床電氣技能實訓考核裝置(半實物)

時間:2022-03-11 16:06:49

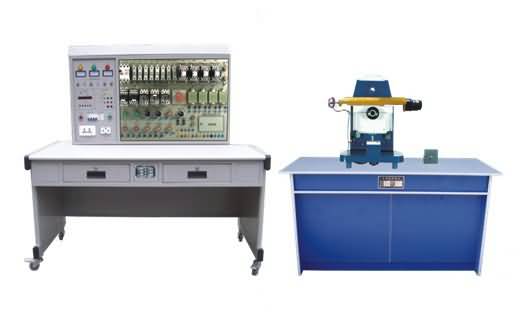

SGS-X62WA型萬能銑床電氣技能實訓考核裝置(半實物)



產品信息:
SGS-X62WA型萬能銑床電氣技能實訓考核裝置(半實物)由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等,機床電氣控制部分把整臺機床內部電器裝在正面面板上,能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點,供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位,熟練掌握機床電路工作原理,其是維修電工初、中、高級技能鑒定的理想教學設備。

一、萬能銑床電氣技能實訓考核裝置技術性能
1、輸入電源:三相四線(380V±10% 50Hz)
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3、裝置容量:<1KVA
4、重 量:150kg
5、外形尺寸:1800mm×700mm×1250mm

二、萬能銑床電氣技能實訓考核裝置裝置構成
(一)主控屏
1、三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
2、設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
3、三相四線電源輸出,具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、實驗兼報警記錄儀(實驗管理器):平時作為時鐘使用,具有設定實訓考核時間,定時報警、切斷電源等功能。
(二)機床電器裝載板:安裝機床電器、故障設置盒及故障測試孔。
(三)仿真機床一臺,通過電纜與機床電器裝載板相連接,演示機床的各種動作。
(四)實訓桌:桌體為鐵質雙層亞光密紋噴塑,桌面防火、防水、耐磨高密度板。

三、萬能銑床電氣技能實訓考核裝置實訓項目與目的
1、熟悉常用低壓電氣的機構、原理;
2、通過觀察機床模擬運動,了解機床的真實運動狀況;
3、掌握機床電器控制原理及各種保護裝置;
4、掌握機床常見故障發生部分現象及排除方法。

四、故障點設置一覽表

故障編號 故障現象 故障編號 故障現象
1 冷卻泵電機不能啟動 16 進給電機不能正轉
2 主軸、進給均不能啟動 17 工作臺不能向上或向后進給
3 主軸無變速沖動 18 圓形工作臺不能工作
4 主軸停止制動不正常 19 圓形工作臺不能工作
5 主軸電機不能啟動 20 非圓工作臺不能向右進給
6 主軸停止不能制動 21 非圓不能上下(或前后)進給,不能快進
7 主軸不能啟動 22 不能上下(或前后)進給
8 進給電機不能啟動 23 不能向下(或前)進給
9 進給電機不能啟動 24 進給電機不能反轉
10 進給電機不能啟動 25 只能一地快進操作
11 進給變速無沖動,圓形工作臺不能工作 26 只能一地快進操作
12 工作臺不能左右進給 27 不能快進
13 工作臺不能左右進給 28 電磁閥不動作
14 非圓工作臺不工作 29 進給電機不轉
15 工作臺不能向左進給 30 主軸電機不轉
