SG-J06機床自動化電氣控制技能實訓考核裝置

時間:2022-03-12 09:57:08

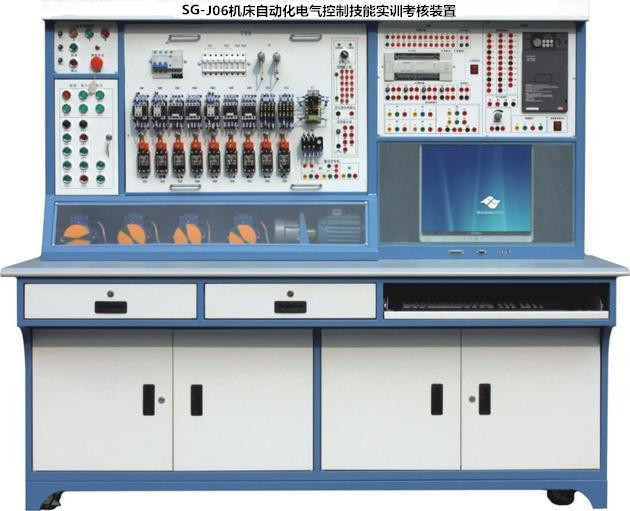

SG-J06機床自動化電氣控制技能實訓考核裝置(圖1)



SG-J06機床自動化電氣控制技能實訓考核裝置是根據國家最新《職業標準》及勞動部頒發的"電工技術等級證" 和"電工實操證"等對維修電工中級、高級的培訓、考核、鑒定內容要求研發而成。
設備中配置了PLC控制系統、變頻調速控制系統、電力拖動控制系統、機床電路控制與檢修系統、電氣控制創新系統等實訓單元,設備采用模塊化設計組合式應用的新思路,設計新穎,具有前瞻性、可擴展性,可升級性等。
適應于各類職業學校、技工學校,中等專業學校、勞動培訓及技能鑒定等單位對電力拖動控制技術、PLC電氣控制技術、機床電路控制與檢修技術等現代電工新技術、新工藝的教學培訓,實操考核,技能鑒定使用。

一、技術參數
1.工作電源:三相五線 AC380±10% 50Hz
2.額定功率:0.8KW
3.環境溫度:-10℃~40℃
4.相對濕度:≤85%
5.外形尺寸:2100×800×1650mm
6.三相電機:380V 90W
7.PLC:三菱FX3U系列
8.變 頻 器:FR-A740
9.設備重量:165kg

二、產品結構
桌身部分: 采用優質鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。桌子的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。

桌面部分:采用25mm厚高密度纖維板外貼進口防火板,PVC截面封邊,桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。

實訓屏部分:實訓屏與電腦桌采用整體式結構,計算機顯示器采用嵌入式設計,整機美觀大方。實訓屏分上下兩部分,上部分為掛箱(模塊)空位,以及PLC,公用按鍵指示燈板,漏電開關等;下部分是通用電機控制區,所有電機均能通過透明有機玻璃窗觀測到,并且控制端都以插線端子的形式引出,方便學員實訓。

實訓模塊:采用掛箱式模塊化設計,標準化的尺寸設計,元器件布局合理,更換操作容易,固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 "隱形螺釘"固定技術,文字符采用現代彩色蝕刻噴描技術處理,使面板標識清晰且經久耐用。采用 "碰珠式" 設計模塊安放區,使操作更加方便,固定更加牢固。

實驗導線:所有接插件連接線均采用安全型迭接插頭,為學生實驗提供了極高的安全性。

三、可進行的實驗項目
1.電氣控制培訓項目
1)T68型臥式鏜床
2)Z3050型搖臂鉆床
3)M7120型平面磨床
4)M1432外圓磨床
5)Z35搖臂鉆床
6)CA6140臥式車床
7)X62W萬能銑床
8)電動葫蘆
2.機床電路查故排故實訓考核項目
1)T68型臥式鏜床
2)Z3050型搖臂鉆床
3)M7120型平面磨床
4)M1432外圓磨床
5)Z35搖臂鉆床
6)CA6140臥式車床
7)X62W萬能銑床
8)電動葫蘆
3.PLC控制改造實訓考核項目
1)T68型臥式鏜床
2)Z3050型搖臂鉆床
3)M7120型平面磨床
4)M1432外圓磨床
5)Z35搖臂鉆床
6)CA6140臥式車床
7)X62W萬能銑床
8)電動葫蘆
9)電動機點動與聯動控制
10)電動機正反轉控制
11)星角啟動控制
12)往返控制電路
13)皮帶機組控制電路
4.實操實訓
1)異步電動機點動控制電路
2)異步電動機自鎖控制電路
3)具有過載保護自鎖控制電路
4)異步電動機單向點動起動控制電路
5)異步電動機兩地控制電路
6)異步電動機聯鎖正反轉控制電路
7)正反轉點動、起動控制電路
8)雙重聯鎖正反轉控制電路
9)自動往返控制電路
10)位置開關作自動停止正反轉起動控制電路
11)帶有點動的自動往返控制電路
12)異步電動機星、三角控制電路
13)接觸器控制星三角形控制電路
14)串電阻降壓起動控制電路
15)異步電動機反接制動控制電路
16)異步電動機能耗控制電路
17)雙速電動機的切換運行控制
18)開環系統控制實訓
19)并用操作運轉控制實訓
20)通訊操作運轉控制實訓
21)PU面板設置及操作控制實訓
22)外部操作控制實訓
23)組合操作控制實訓
24)變頻器加速控制實訓
25)變頻器減速控制實訓
26)變頻器頻率調變控制實訓
27)變頻器的保護和報警處理控制實訓
28)變頻器的參數拷貝控制實訓
29)多段速度運轉控制實訓
5.瞬時停電起動控制實訓

四、機床自動化電氣控制技能實訓考核裝置配置清單

成 套 產 品 配 置 標 準
序號 物 料 名 稱 規格型號 單位 數量 備注
1 智能機床電路實訓考核電源屏 SG-610C 1
2 鋼制實訓桌 SG-610C 1
3 鋼制模塊貯存柜 SG-610 1
4 T68臥式鏜床模塊 SG-610-T68 1
5 Z3050型搖臂鉆床模塊 SG-610-Z3050 1
6 M7120型平面磨床 SG-610-M7120 1
7 M1432外圓磨床模塊 SG-610-M1432 1
8 Z35搖臂鉆床模塊 SG-610-Z35 1
9 CA6140臥式車床模塊 SG-610-CA6140 1
10 X62W萬能銑床模塊 SG-610-X62W 1
11 電動葫蘆模塊 SG-610 1
12 電拖技能實訓模塊 SG-610 1
13 中級電工PLC電氣控制模塊 SG-610 1
14 產品配線包 SG-610C 1 二級配置清單(1)
15 產品配件包 SG-610C 1 二級配置清單(2)

二級配置清單(1)
序號 物料名稱 規 格 型 號 單位 數量 備注
1 迭對插頭連線 K2ABD51 60cm 黑色 10
2 迭對插頭連線 K2ABD51 60cm 紅色 10
3 迭對插頭連線 K2ABD51 60cm 黃色 10
4 迭對插頭連線 KT4ABD53 1m 紅色 60
5 迭對插頭連線 KT4ABD53 1m 黃色 7
6 迭對插頭連線 KT4ABD53 1m 藍色 1
7 迭對插頭連線 KT4ABD53 1m 綠色 7
8 迭對插頭連線 KT4ABD53 1m 黑色 15
9 實訓導線 一頭KT4ABD53/一頭焊線針 長1000MM 紅色 5
10 實訓導線 一頭KT4ABD53/一頭焊線針 長1000MM 黃色 5
11 實訓導線 一頭KT4ABD53/一頭焊線針 長1000MM 綠色 5
12 實訓導線 一頭KT4ABD53/一頭焊線針 長1000MM 黑色 5
13 PLC編程線 SC-11 3M 1

二級配置清單(2)
序號 物 料 名 稱 規 格 型 號 單位 數量 備注
1 工具箱 成套工具/12件套(鋼絲鉗、6*38螺絲批2只、沾塑活扳手、數顯電筆、0.25KG羊角錘、鋼卷尺、美工刀、PVC膠布/6*100螺絲批2只/吹塑盒) 1
2 環保柄一字螺絲批 3*75MM(貨號:31101) 1
3 環保柄十字螺絲批 3*75MM(貨號:31151) 1
4 PLC編程手冊 FX3U基本·應用指令說明書 1
5 變頻器說明書 FR-A840 1
6 三向?qū)嵱?xùn)考核指導說明書 SG-610C 1
7 發貨光盤 SG-610(含軟件) 1
8 鋼化玻璃 SG-610C-01-003(653*338mm) 1
9 學生凳組件 塑鋼凳面(藍)+鐵質凳 2
