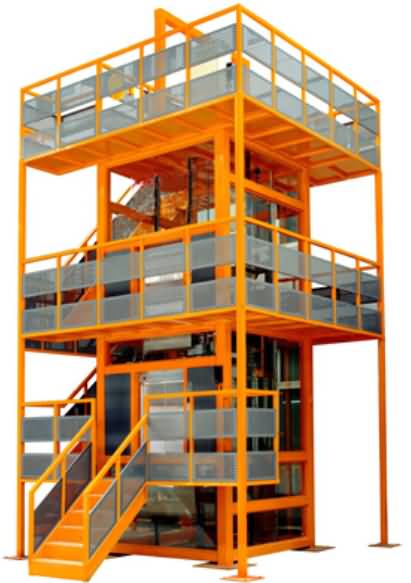

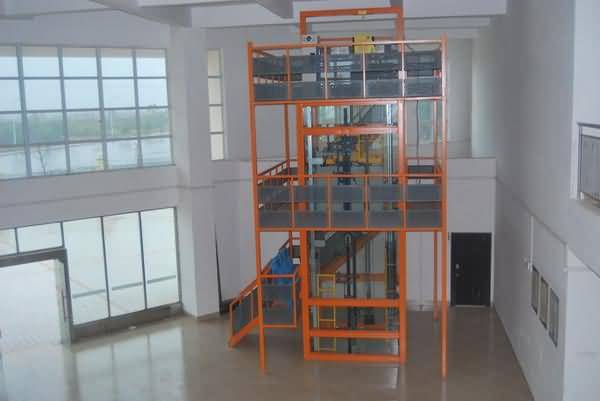

二、電梯安裝維修與保養實訓考核裝置主要配置:
1、電梯機房里的主要部件
(1)曳引機:曳引機是電梯的驅動裝置,它包括:電動機,鋼纜,纜輪,導向輪及反向輪。
(2)驅動電動機:交流電梯為專用的雙速或三速電機。
(3)制動器:在電梯上通常采用雙瓦塊常閉式電磁制動器。在電梯停止或電源斷電的情況下制動抱閘,以確保電梯不致移動。
(4)減速箱:大多數電梯廠選用蝸輪蝸桿減速箱,也有行星齒輪、斜齒輪減速箱。無齒輪電梯不需減速箱。本教學電梯采用的是蝸輪蝸桿減速箱。
(5)轎廂通過與曳引輪繩槽間的靜摩擦力來實現電梯轎廂的升降運動。
(6)導向輪:為保證轎廂端與對重端鋼繩各自垂直于轎廂和對重,且保持平行,并保證曳引輪有足夠大的包角,故一般常設置導向輪(俗稱抗繩輪)。
(7)限速器:當轎廂運行速度達到限定值時,能發出電信號并產生機械動作的安全裝置。
(8)控制柜:各種電子元器件和電器元件安裝在一個防護用的柜形結構內,按預定程序控制電梯運行的電控設備。
(9)旋轉編碼器:給轎廂定位的裝置。
2、電梯井道里的主要部件
(1)轎廂:轎廂由轎廂架、橋廂體(包括轎廂門、門機系統、導靴、操縱箱、通風系統、照明系統)等組成。轎廂因用途不同,規格尺寸與外形設計也不同。
(2)導軌:導軌通過導軌支架被固定在井道壁上,導軌的位置限定了轎廂和對重的位置。導軌是轎廂上下運行的軌道。
(3)對重裝置:對重裝置由對重輪、對重架、對重砣、曳引繩、防護遮欄等組成。對重與轎廂相襯托起平衡作用。
(4)緩沖器:當轎廂向下運行時,由于斷繩、超載、安全鉗限速器不動作、曳引輪和鋼絲繩打滑、制動器失效、無制動力矩以及極限開關不起作用等原因,會造成轎廂向底坑掉落,這時,裝在轎廂下方底坑中的緩沖器,可以減緩轎廂與底坑間的沖擊。
(5)限位開關:該裝置可以裝在轎廂上,也可以裝在電梯井道上端站和下端站附近,當轎廂運行超過端站時,用于切斷電源的安全裝置。
(6)計數復位感應器:使旋轉編碼器計數復位的裝置。
(7)隨行電纜:電梯隨行電纜是電梯機房電氣器件與轎廂、井道及廳門等處電氣器件相連接的導線。
3、轎廂上的主要部件
(1)操縱箱:操縱箱裝在轎廂內靠近轎廂門附近(在本教學電梯中,是裝在電梯底座上面)。用指令開關或按鈕,操縱轎廂運行。
(2)轎內指層燈:轎內指層燈設置于轎廂內(在本教學電梯中,是裝在電梯底座上面),用以顯示電梯運行位置和運行方向。
(3)自動門機:自動門機裝在轎廂頂?shù)那安?,以小型直流電?dòng)機為動力的自動開、關轎門和廳門的裝置。
轎門:轎門設置在轎廂入口的門。
(4)安全鉗:安全鉗由于限速器作用而引起動作,迫使轎廂或?qū)χ匮b置卡停在導軌上,同時切斷控制回路電源的安全裝置。
(5)導靴:導靴設置在轎廂架和對重裝置上,使轎廂和對重裝置沿著導軌運行的裝置。照明、風扇等裝置。
4、電梯層門口的主要部件
(1)層門:層門設置在層站入口的封閉門。
(2)門鎖:層門門鎖設置在層門內側,門關閉后,將層門鎖緊。
(3)層樓指示:層樓指示燈設置在層站層門上方或一側,用以顯示轎廂運行層站位置和方向。
(4)召喚盒:召喚盒設置在層站門側,當乘客按下需要的召喚按鈕時,在轎廂內可顯示或登記,令電梯運行??吭谡賳緦诱?。
三、電梯安裝維修與保養實訓考核裝置技術參數
工作電源:三相五線制AC380V/220V±7.5%,工頻50Hz
設備大約尺寸:4500×4500×7800mm(長×寬×高)
轎廂凈大約尺寸:1200×950×1200mm(寬×深×高);
開門大約尺寸:700mm
提升高度:2500mm
配套電梯多媒體教學系統(10合一)(投標時需提供教學系統,未提供者取消投標資格),適應所有的教材,內容豐富并可隨意調取。合理地運用多媒體教學系統,可以很大程度上減輕老師講課的工作量。內容分別是:
1、電梯的基礎知識;
2、電梯結構配置;
3、電梯電器控制系統;
4、各種電梯安裝教程;
5、電梯使用和維護;
6、電梯安裝工藝;
7、電梯故障和診斷維修(上);
8、電梯故障和診斷維修(下);
9、電梯維修技術電子書(15合一) ;
10、電梯原理及故障PPT(5合一)。
四、電梯安裝維修與保養實訓考核裝置實踐項目:
1.轎廂啟動和停止方式控制實踐
2.轎廂加速與減速的速度控制實踐
3.轎廂平層控制的實踐
4.轎廂廳門系統開、關控制實踐
5.轎廂平衡系統實訓實踐
6.樓層呼叫系統實踐
7.終端限位保護裝置實踐
8.安全保護限速裝置實踐
9.信號指示系統實踐
10.轎廂系統結構及電氣控制實踐
五、電梯安裝維修與保養實訓考核裝置設備配置與附件
1、設備的配置
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
1 |
井道與觀測平臺 |
|
1 |
套 |
|
2 |
曳引機 |
|
1 |
套 |
|
3 |
轎廂導軌 |
|
1 |
套 |
|
4 |
對重導軌 |
|
1 |
套 |
|
5 |
轎廂架 |
|
1 |
套 |
|
6 |
轎廂 |
|
1 |
套 |
|
7 |
限速器 |
|
1 |
套 |
|
8 |
限速器傳動鋼絲繩 |
|
1 |
套 |
|
9 |
轎廂曳引鋼絲繩 |
|
1 |
套 |
|
10 |
安全鉗 |
|
1 |
套 |
|
11 |
安全鉗傳動機構 |
|
1 |
套 |
|
12 |
樓層招呼箱 |
|
2 |
套 |
|
13 |
指層燈箱 |
|
2 |
套 |
|
14 |
轎內操作箱 |
|
1 |
套 |
|
15 |
上端極限位保護裝置 |
|
1 |
套 |
|
16 |
下端極限位保護裝置 |
|
1 |
套 |
|
17 |
平層控制裝置 |
|
2 |
套 |
|
18 |
主控制柜 |
|
1 |
套 |
|
19 |
轎頂維修箱 |
|
1 |
套 |
|
20 |
電梯照明裝置 |
|
1 |
套 |
|
21 |
實訓指導書 |
|
1 |
本 |
|
2、設備的附件
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
備注 |
1 |
安全帽 |
|
2 |
個 |
|
2 |
安全帶 |
|
2 |
套 |
|
3 |
隔離帶 |
|
|
|
|
4 |
掛牌 |
|
1 |
個 |
|
5 |
水平尺 |
600mm |
1 |
把 |
|
6 |
錘子 |
|
|
|
|
7 |
活動扳手 |
|
|
|
|
8 |
一字螺絲刀 |
|
|
|
|
9 |
十字螺絲刀 |
3′ |
1 |
把 |
|
10 |
3x75 |
1 |
把 |
|
11 |
萬用表 |
|
|
只 |
|
12 |
電筆 |
|
|
支 |
|
13 |
銼刀 |
扁銼8寸 |
1 |
支 |
|
14 |
扁銼6寸 |
1 |
支 |
|
15 |
記號筆 |
|
1 |
支 |
|
16 |
絕緣膠布 |
|
1 |
卷 |
|
17 |
尖嘴鉗 |
6′ |
1 |
把 |
|
18 |
斜口鉗 |
6′ |
1 |
把 |
|
19 |
內六角扳手 |
9件套 |
1 |
套 |
|
20 |
開口扳手 |
8-10 |
1 |
把 |
|
21 |
10-12 |
1 |
把 |
|
22 |
13-16 |
1 |
把 |
|
23 |
14-17 |
1 |
把 |
|
24 |
18-21 |
1 |
把 |
|
25 |
19-22 |
1 |
把 |
|
26 |
24-27 |
1 |
把 |
|
27 |
梅花扳手 |
8-10 |
1 |
把 |
|
28 |
13-16 |
1 |
把 |
|
29 |
14-17 |
1 |
把 |
|
30 |
18-21 |
1 |
把 |
|
31 |
19-22 |
1 |
把 |
|
32 |
24-27 |
1 |
把 |
|
33 |
塞尺 |
|
1 |
把 |
|
34 |
工具箱 |
|
1 |
只 |
|
35 |
三角鑰匙 |
|
1 |
把 |
|
36 |
鋼板尺 |
300mm |
1 |
把 |
|
37 |
卷尺 |
3m |
1 |
把 |
|
38 |
掛鎖 |
|
1 |
只 |
|
39 |
電梯鑰匙 |
|
1 |
把 |
|
