SG-14DT 自動扶梯教學實訓裝置

時間:2022-03-16 14:57:23

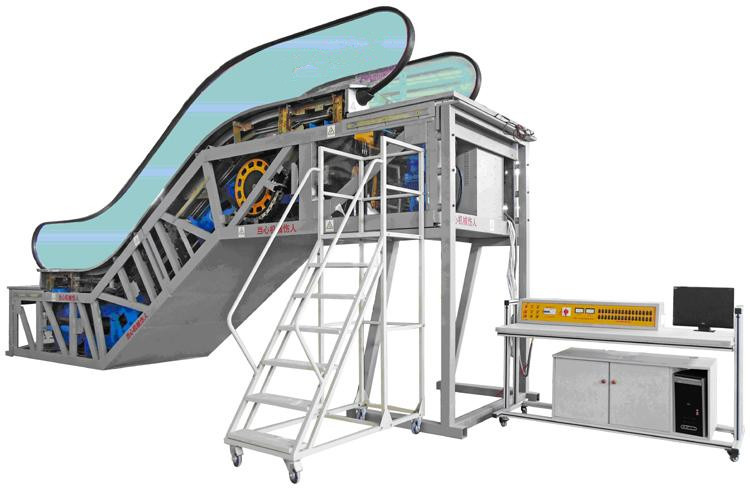

SG-14DT 自動扶梯教學實訓裝置(圖1)



一、自動扶梯教學實訓裝置概述
自動扶梯是以電力驅動,在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此,在客流量大而集中的場所,如車站、碼頭、商場等處,得以廣泛應用。自動扶梯的核心部件是兩根鏈條,它們繞著兩對齒輪進行循環轉動。在扶梯頂部,有一臺電動機驅動傳動齒輪,以轉動鏈圈。典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統都安裝在桁架中,構架是指在兩個樓層間延伸的金屬結構。

與傳送帶移動一個平面不同,鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時,臺階一直保持水平。在自動扶梯的頂部和底部,臺階彼此折疊,形成一個平臺。這樣使上、下自動扶梯比較容易。

自動扶梯上的每一個臺階都有兩組輪子,它們沿著兩個分離的軌道轉動。上部裝置(靠近臺階頂部的輪子)與轉動的鏈條相連,并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動,跟在第一組輪子后面。兩條軌道彼此隔開,這樣可使每個臺階保持水平。在自動扶梯的頂部和底部,軌道呈水平位置,從而使臺階展平。每個臺階內部有一連串的凹槽,以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外,自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的,以便與臺階的移動速度完全相同,讓乘用者感到平穩。

自動扶梯系統不像電梯那樣能夠使人上升幾十層樓,但很適用于提供短距離運輸。這是因?yàn)樽詣?dòng)扶梯的高負載率。電梯滿員后,必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上,只要有一個人到達上層,就會為其他人騰出位置。


SG-14DT自動扶梯考試技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所(站)特種電梯考試等單位的自動扶梯考試及PLC電氣控制教學、考核而研制,可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障,學生借助原理圖分析、判斷故障,全面真實的了解電梯電氣故障及排除,是進行技能培訓考核的理想設備,教學效果真實顯著。

二、技術指標
1. 輸入電源:三相四線(或三相五線)AC380V±10% 50Hz
2. 整機容量:<8kVA
3. 提升高度:2000mm
4. 控制方式:PLC+變頻自起動控制。
5. 監控系統:電壓、電流工況實時監控。
6. 故障模塊:具有30位常見故障模擬設置功能。
7. 安全保護:具有保護接地、過載、過流、漏電流保護功能,安全符合國家標準。
8. 外形尺寸:7500mm(長)×1600mm(寬)×3600mm(高)
9. 實訓桌尺寸:1680×710×1050mm
10. 輔助梯尺寸:1400×600×2180mm
11. 裝置結構:實訓電梯為鋼結構,實驗臺為鐵質雙層亞光密紋噴塑結構,堅固耐用。

三、自動扶梯教學實訓裝置的基本配置
1、交流供電電源:提供三相五線交流電源(AC380V),帶有過流漏電保護措施。
2、人身安全保護體系統:實驗臺上裝有電流型漏電保護裝置,控制屏內線路或強電輸出回路若有漏電現象,立即切斷電源,確保實驗人員和設備安全。
3、實驗臺:面板上安裝有電壓和電流監控表,可以實時直觀地觀察電梯的工作狀態,電梯形態逼真;完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖,方便分析設備工作原理及線路故障分析和排除。配有故障模擬設置液晶顯示裝置,上下機房、外側為全透明式。
4、故障設置:面板根據不同配置設有20-28不等的故障開關,29-32為備用的開關,方便教學過程中隨機設置電梯安全線路故障,充分適應教學內容變化的需要。
5、實驗桌:實驗桌由工業標準鋁型材搭建,型材表面通過電氧化處理,美觀大方、經久耐用。桌面采用高密度板材,結構堅固,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。

四、實驗項目及主要內容:
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成,低壓電器的結構及原理。具有標準扶梯的所有安全保護和工作裝置,能夠乘人運行。
2、通過分析電氣原理圖,學生借助原理圖分析,掌握電梯的安全保護和工作形態;并通過分析測量,找出故障點所在位置,深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力,實際提高技能操作水平。
4、通過對電梯故障的分析、排除,完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程,了解PLC程序的編程原則和方法。

五、自動扶梯的結構特點
1.結構特點
自動扶梯是以電力驅動,在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此,在客流量大而集中的場所,如車站、碼頭、商場等處,得以廣泛應用。本扶梯具備運輸能力,各傳動零件均采用金屬件精制而成。
本扶梯具備運輸能力,各傳動零件均采用金屬件精制而成。
2.扶梯尺寸

六、自動扶梯技術規格表

序 號 內 容 非標
1 總體說明
1.1 電梯編號:L1-L2
1.2 建筑物類型:百貨商場
1.3 扶手支架類型:苗條型
1.4 扶手支架高度: 900mm
1.5 適用標準 :GB16899-1997
2 主要技術參數:
2.1 安裝方式 :室內
2.2 布置方式 :?jiǎn)闻_(tái)
2.3 提升高度 :2000mm
2.4 傾角 :35º
2.5 梯級寬度 :1000mm
2.6 水平梯級 :2K
2.7 速度 : 0.5 m/s
2.8 供電方式 :三相五線制
2.9 電機電壓 :380V
2.10 照明電壓 :36V
2.11 頻率 :50HZ
2.12 減速機 :蝸輪蝸桿
2.13 控制屏安裝 :桁架內
2.14 起動 :星、三角
2.15 起動方式 :鑰匙
3 型材
3.1 扶手支架型材 :發紋不銹鋼
3.2 護壁板 :透明鋼化玻璃
3.3 內蓋板 :發紋不銹鋼
3.4 外蓋板 :發紋不銹鋼
3.5 圍裙板 :發紋不銹鋼
3.6 梯級 :不銹鋼
3.7 梯級顏色 :黑色(帶黃邊框)
3.8 扶手帶 :黑色
3.9 前沿板及蓋板 :發紋不銹鋼
3.10 梳齒 :合成樹脂
4 故障顯示(中文)
5 變頻節能功能

七、自動扶梯主要功能
序號 功能名稱 功能說明 備注
1 雙向運行 操作上下進出口處鑰匙開關,可實現上行或下行
2 緊急停止 按上下進出口處急停按鈕,可使扶梯停止運行
3 檢修運行 操作檢修盒,可進行檢修點動運行
4 梯級安全照明 扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
5 扶手帶入口安全裝置 扶手帶入口處有異物則設備停止運行
6 梯級安全運行裝置 梯級發生斷裂下陷時設備停止運行
7 梳齒板安全裝置 梯級與梳齒板之間夾入異物則設備停止運行
8 扶手帶安全裝置 發生扶手帶斷裂則設備停止運行
9 梯級鏈安全裝置 梯級鏈斷裂或超過延伸長度則設備停止運行
10 圍裙板安全裝置 梯級與圍裙板之間夾入異物則設備停止運行
11 超欠速安全裝置 當設備運行速度大于額定速度的20%或下于額定速度的80%時,設備停止運行
12 超載安全裝置 運行電流大于額定電流15%則設備停止運行
13 松閘安全裝置 制動裝置沒有安全打開或失靈則設備停止運行
14 靜電保護 消除梯級運行(踏板)在運行中產生的靜電
15 驅動鏈斷鏈保護 當驅動鏈斷裂或過長時設備停止運行
16 非操作逆轉保護 設備和扶手帶的運行方向與指定方向相反時設備停止運行
17 斷、錯相保護 動力電源缺相或錯相時設備停止運行
18 短路保護 電源回路短路時設備停止運行
19 故障顯示(中文) 設備運行發生故障時,自動顯示故障發生部位
20 變頻驅動 使設備啟動平穩,無乘客時慢速或停止,可節能40%,減少蜂值電流70%

八、自動扶梯教學實訓裝置主要實訓項目:
1、自動扶梯的安全操作與使用實訓
2、梯級的拆裝操作與實訓
3、梳齒板的調整與實訓
4、扶手帶的張緊調整與實訓
5、梯級鏈張緊調整與實訓
6、制動器的調整與實訓
7、維護保養前的安全知識操作與實訓
8、日常維護保養
9、自動扶梯緊急救援
10、自動扶梯安全回路故障查找及排除實訓
11、自動扶梯檢修電路故障查找及排除實訓
12、自動扶梯安全監控電路故障查找及排除實訓
13、自動扶梯動力電路故障查找及排除實訓
14、自動扶梯控制電路故障查找及排除實訓
