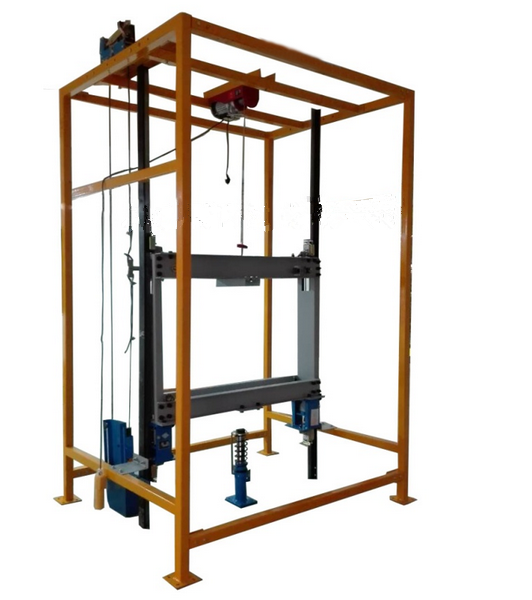

一、電梯限速器安全鉗聯動機構實訓考核裝置概述
本裝置是根據當前真實電梯限速器安全鉗聯動機構的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的部件。特殊的設計能夠使學生更直觀地了解限速器與安全鉗的結構，更有效地幫助學生掌握其工作原理。通過電動提升裝置，可實現限速器安全鉗聯動。另外學生也可根據相關要求，借助模擬井道對限速器安全鉗進行安裝與保養。
二、電梯限速器安全鉗聯動機構實訓考核裝置技術參數
1、 電源輸入：三相四線 AC3800V 50Hz；
2、 整機功耗：≤0.5KW；
3、 整機重量：≤600kg；
4、 提升速度: 7～14m/min；
5、 最大起重量：≤600kg；
6、限速器下行機械動作速度：≤0.75m/s；
7、安全鉗動作速度：≤1 m/s；
8、外形尺寸：2100mm×2000mm×3500mm（長×寬×高）。
三、電梯限速器安全鉗聯動機構實訓考核裝置特點
采用真實機構器件，使學生學到的與實際應用的一致；真實的結構設計，使其安裝工藝與實際安裝一致；特殊的設計，能更方便的進行其維保項目的操作；采用電動提升機進行上下升降，能方便的演示其聯動過程。
四、電梯限速器安全鉗聯動機構實訓考核裝置實訓項目
1.T型導軌（轎廂導軌）安裝與調整；
2.轎廂龍門架的安裝；
3.上導靴的安裝；
4.安全鉗連桿的安裝；
5.限速器的安裝；
6.漲緊裝置的安裝與調整；
7.下導靴的安裝；
8.安全鉗與下導靴的調整；
9.安全鉗開關的安裝與調整；
10.限位裝置的安裝與調整；
11.T型導軌與導靴的保養；
12.限速器－安全鉗的保養；
13.限速器安全聯動功能試驗。
