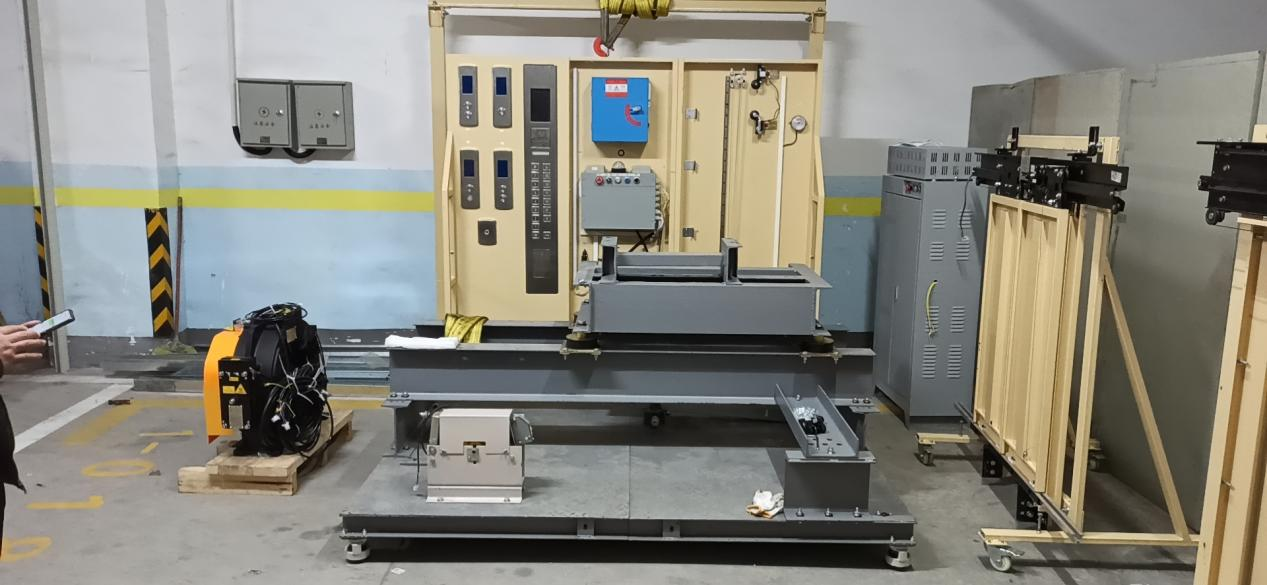

SGDT-888D電梯安裝、維修與保養實訓考核設備

時間:2023-03-22 15:34:01




SGDT-888D電梯安裝、維修與保養實訓考核設備技術參數設備要求 實訓設備應根據電梯崗位要求針對維修人員實際操作,對電梯安裝、維修、保養、調試等項目的培訓。適用于職業院校、技工學校、電梯企業的教學、實訓、鑒定、考核等。
實訓設備應將一臺電梯的主要部件以平鋪的形式展現,電梯機房、層轎門系統、呼梯操縱、井道信息反饋等,單元之間聯動可以模擬電梯的運行狀態,方便操做,適用于練習、考評、比賽等項目。能夠?qū)W習和掌握實梯的電氣安裝布線、電梯機械調整、調試、檢測、安裝、拆卸維保技術及技能。具有電梯運行的真實功能,科學、安全、合理的整合電梯安裝、維修、保養的實訓考核功能。

基本參數
1.主要參數:
(1) 設備及人員操作空間尺寸:≤5000mm×7000mm×2500mm。
(2) 工作電源:三相五線 AC380V ±7.5% 50Hz。
(3) 安全保護措施:接地保護、過流、過載、漏電保護及防摔、防撞
保護功能,符合國家相關的標準。
(4) 最大功率消耗:≤10KW。
(5) 額定速度:1 米/秒。(按國際電梯技能競賽要求)
(6) 層站:4 層4 站。
(7) 控制方式:一體化控制器。
(8) 制動形式:塊式
(9) 拖動方式:VVVF。
(10) 基站: 1 層。
(11) 外呼顯示:液晶顯示。
(12) 呼梯盒:一體壁掛式。
(13) 轎內顯示:液晶。
(14) 開門方式:中分。
2.控制系統
控制系統采用市場主流一體機控制系統,并配套內選外呼控制系統,可模擬進行呼梯控制等功能,控制柜鏈接采用插接式方便組
裝與更換場地位置。
(1) 最大樓層 單梯2~64 層
(2) 電梯運行速度 ≤4.00m/s
(3) 群控?cái)?shù)量 ≤8 臺
(4) 啟動力矩 150% 0Hz(帶PG 卡矢量控制)
(5) 速度控制范圍 1:1000(帶PG 矢量控制)
(6) 力矩精度 ±5%
(7) 頻率控制范圍 0~120Hz
3.曳引系統
曳引系統采用真實電梯曳引機,按照真實電梯的安裝方式安裝
在機械框架上,機械框架由腳輪可變換場地位置。還配備的機械可
移動式吊架,可對曳引機進行維修、調整、安裝保養等項目的操作。
(1) 電壓:380V
(2) 額定速度:1m/s
(3) 懸掛比:2:1
(4) 曳引繩直徑:Ф10
(5) 曳引輪直徑:400mm
(6) 功率:4.2kw
(7) 額定轉速:96rpm
(8) 額定頻率:25.6Hz
(9) 極數:32 極
(10) 標準配置的編碼器(1837-2048p/r)
(11) 制動力矩:700(N.m)
(12) 制動器電壓DC110
4.限速器
限速器采用電梯標準設備,可進行保養、安裝和調整。
(1) 額定速度:1m/s
(2) 繩輪節圓直徑:241mm
(3) 結構形式:離心甩塊式
(4) 鋼絲繩直徑:8mm
5.門機臺架
(1) 控制方式:矢量控制
(2) 最大功率:150W
(3) 開門寬度:(02/C 型, PL=800)
(4) 環境溫度:0 至+50°C
(5) 電源:127/230V +/-20%
(6) 評估壽命:200 萬次
(7) 開門寬度: PL=800
(8) 門板形式:防火門板
(9) 材料厚度≥1mm
(10) 表面處理:外表噴塑處理
(11) 開門寬度:800mm
(12) 門扇高度:1000mm
6.電梯操縱單元
(1) 外呼操縱盤:4 層4 站
(2) 轎頂檢修箱:
(3) 底坑檢修箱

功能要求
1.基本設備功能
(1) 防搗亂保護
(2) 司機操作
(3) 反向指令自動取消
(4) 開門保持按鈕
(5) 獨立服務
(6) 駐停服務
(7) 自動泊梯
(8) 自動返回基站
(9) 轎頂檢修
(10) 控制柜緊急電動運行
(11) 開、關門按鈕
(12) 廳外及轎內方向顯示
(13) 數字式大廳/轎內顯示
(14) 轎內LCD 顯示
(15) 轎內/廳外顯示
(16) 自動在平層
(17) 密碼功能
(18) 轎廂錯誤指令取消
(19) 大廳呼梯指令取消
(20) 本層廳外開門
(21) 重新初始化運行
(22) 就近平層
(23) 終端樓層保護
(24) 關門力矩保護
(25) 啟動時力矩補償
(26) 開/關門按鈕燈
(27) 大廳呼梯指令取消
(28) 最佳曲線自動生成
(29) 防打滑保護
(30) 故障歷史記錄

2.可完成實操項目
(1) 機房配套設施檢查、保養、維修、調整
(2) 曳引機項目檢查、保養、維修、調整
2.1)曳引機的保養
2.2)曳引機機座枕梁的安裝與調整
2.3)曳引輪和抗繩輪安裝調整;
2.4)曳引機制動器閘瓦間隙調整;
2.5)曳引機更換齒輪油;
2.6)曳引繩的懸掛安裝與調整
3.限速器項目檢查、保養、維修、安裝、調整
4.轎門機項目檢查、保養、維修、安裝、調整
4.1)轎門地坎的安裝與調整;
4.2)電梯轎門門扇與門扇安裝與間隙調整。
4.3)電梯轎門門扇與門套安裝與間隙調整。
4.4)電梯轎門門扇與地坎安裝與間隙調整。
4.5)轎門門機構的安裝與調試;
4.6)轎門門扇的安裝與調整
4.7)門刀的安裝與調試;
4.8)電梯門機參數的設置與調試;
4.9)電梯開關門的調試;
4.10)電梯轎門系統的保養;
5.電梯操縱臺架設備
5.1)內選操縱盤的安裝、維護、保養、調整
5.2)外呼操縱盤的安裝、維護、保養、調整
5.3)轎頂檢修箱的安裝、維護、保養、調整
5.4)底坑檢修箱的安裝、維護、保養、調整
6.整機調試
6.1)控制柜主板調試學習
6.2)整機慢車調試學習
6.3)整機快車調試學習
6.4)整機機械調整學習
6.5)變頻器調試學習
6.6)通訊回路原理的組裝檢修實訓;
6.7)電氣電纜安裝實訓

配套軟件

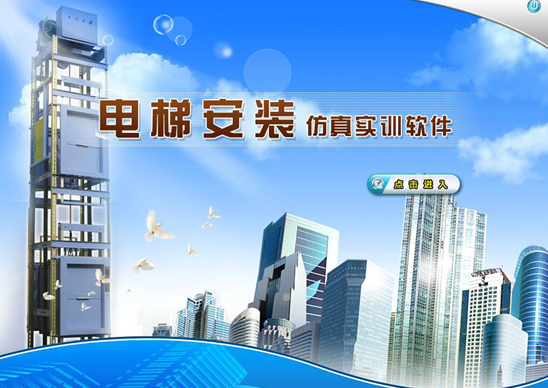

工業電梯安裝仿真教學軟件
一、產品概述
本產品依據教育部《職業教育數字校園建設規范》與中華人民共和國勞動和勞動安全行業標準(LD/T81.1—2006)《職業技能實訓和鑒定設備通用技術規范》,教育部、人力資源和社會保障部相關專業教學大綱,為緩解我電機電器裝配與維修專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。
本軟件以德國蒂森-克虜伯立式電梯為實物模型,就其安裝與典型故障排除進行仿真訓練,內容包含施工準備、樣板架放線、導軌安裝、限速器安裝、控制柜安裝、層門安裝、外呼板安裝、拽引機安裝、緩沖器安裝、對重安裝、轎廂安裝、轎門安裝、鋼絲繩安裝、故障檢修1、2、3 等共16 個仿真實訓項目,每個實訓單元含有若干個實訓項目,每個實訓項目包含若干個典型的實訓步驟。軟件以實際工程項目為主線,以施工任務為引領,突出技能訓練;強調職場的工作環境,全部訓練在三維場景下進行;重視教學設計,不同的知識單元含有諸如安裝必讀、技術規范、安全交底、相關資料、教學資源、項目進程、施工準備等實訓模塊。
軟件采用三維可視化控制與數據庫技術而制作,具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示,可供學習者自行仿真訓練。
本軟件集情景教學、互動實訓功能于一體,發揮“信息技術對教育發展具有革命性影響”的重大作用,對加快實現電機電器裝配與維修教學與實踐教學的信息化、現代化,解決或緩解電機電器裝配與維修等專業實習中存在的諸多難題,將發揮不可替代的作用。
二、產品清單
軟件光盤及光盤盒一套、用戶手冊一本、加密狗一支、外包裝、出廠檢驗單、驗收單。
三、實訓項目
1.施工準備
2.導軌安裝
3.樣板架放線
4.限速器安裝
5.控制柜安裝
6.層門安裝
7.外呼板安裝
8.拽引機安裝
9.緩沖器安裝
10.對重安裝
11.轎廂安裝
12.轎門安裝
13.鋼絲繩安裝
14.故障檢修1:開門不到位
15.故障檢修2:所選樓層不換速
16.故障檢修3:運行時轎廂有異常
四、適用范圍
本軟件主要用于高職高專自動化類機電一體化技術等專業、中職加工制造類機電技術應用專業、技工院校電機電器裝配與維修專業相關課程的仿真實訓。本產品性能價格比極高,是相關各專業真實訓室不可缺少的主體軟件之一。

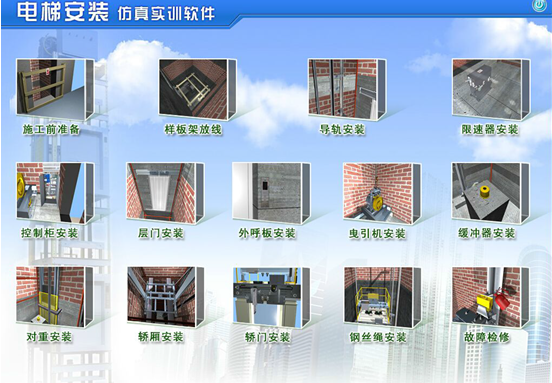

五、部分軟件界面








六、實訓項目具體清單
實訓單元 項目進程 實訓模塊 模式 項目進程描述
施工前準備 井道核實 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);
教學資源(電梯知識PPT);
施工準備(工具庫、物料庫);
操作提示;
項目進程;
技術要求;
快問快答。
文字、圖片、三維實訓 井道核實:
電梯井道是由具有專業資質的施工隊承建,安裝電梯前要對電梯井道尺寸進行復核。在本項目進程開始之前彈出技術要求,電梯井道是由具有專業資質的施工隊伍承建,安裝電梯之前要對電梯井道尺寸進行復核。根據操作提示從“工具庫”中選取工具,對照安裝圖紙進行測量核實(且有模擬工具使用音效)。
井道開口處防護 井道開口處防護:
在本項目進程開始之前彈出技術要求,安裝工作開始前,需要先確認在每個井道開口處已經設置防護欄,防止墜落→從“物料場”及“工具庫”中選取當用物料及工具對井道開口處防護(且有模擬工具使用音效)→快問快答(對安裝防護欄表述正確的有哪些)
腳手架搭建 腳手架搭建:
在本項目進程開始之前彈出技術要求,搭、拆腳手架的施工方必須具有相關資質,施工人員必須持證上崗,并嚴格遵守國家有關的施工規定→從“物料場”及“工具庫”中選取當用物料及工具進行腳手架搭建(且有模擬工具使用音效)→技術要求及快問快打(搭建腳手架的相關人員,必須具有相關資質嗎)
確定安裝計劃 確定安裝計劃:
在本項目進程開始之前彈出技術要求→本模塊已完成,請返回上級菜單繼續學習其他內容。
樣板架放線 樣板架制作 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;
項目進程;
技術要求;
快問快答;
技術說明。
文字、圖片、三維實訓 樣板架制作:
樣板架是用于固定廳門及導軌的鉛垂線。鉛垂線是安裝廳門及導軌位置的參照依據。在本項目進程開始之前彈出技術要求,根據電梯井道的橫截面尺寸,選擇制作樣板架木材,木材應干燥、不易變形,且能承受一定的重量。木材須光滑平直、四面刨平、互成直角→從“物料場”及“工具庫”中選取當用物料及工具進行樣板架制作(且有模擬工具使用音效)→技術操作說明及快問快答(樣板架的安裝有固定順序嗎)。

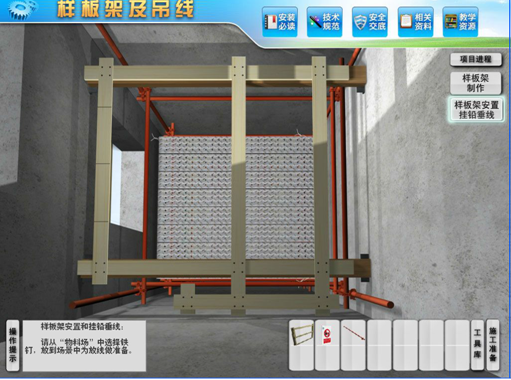

樣板架樣板架安置和掛鉛垂線 樣板架安置和掛鉛垂線:
從“物料場”及“工具庫”中選取當用物料及工具進行樣板架樣板架安置和掛鉛垂線(且有模擬工具使用音效)→快問快答與技術說明:樣板架放線是安裝廳門以及轎廂和對重導軌的重要依據,根據經驗,10根線能夠滿足安裝要求。多放線也是可以的,例如放12根線:廳門2根;轎廂導軌6根;對重導軌6根。如果少放線根數過少的話,對實際安裝尺寸會有較大的影響,應盡量避免。
導軌安裝 施工前注意 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
技術要求;注意安全;
快問快答;技術說明。
文字、圖片、三維實訓 施工前注意:
技術要求:導軌與導軌支架安裝是整個電梯安裝中的一個重要環節。安全注意標志提醒。
導軌支架安裝 導軌支架的安裝要求:
技術要求與工程圖紙→依據井道圖紙,從“工具庫”中選取當用工具進行導軌支架安裝位置確定(且有模擬工具使用音效)
導軌的安裝 安裝導軌支架:
從“物料場”及“工具庫”中選取當用物料及工具進行安裝導軌支架(且有模擬工具使用音效)→快問快遞、技術要求及操作圖紙
選層器葉片安裝 導軌的安裝與調整:
將對重繩頭板安裝到承重梁上,采用手工電弧焊焊接繩頭板與工字鋼→從“物料場”及“工具庫”中選取當用物料及工具進行導軌的安裝與調整(且有模擬工具使用音效)→快問快答與細節圖片展示→從“物料場”中選取當用物料進行葉片選層器安裝→快問快答與技術要求
限速器安裝 做標記 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
注意安全;快問快答。
文字、圖片、三維實訓 安裝注意事項:
從“物料場”及“工具庫”中選取當用物料及工具做標記→快問快答
鉆孔 從“工具庫”中選取工具鉆孔(且有模擬工具使用音效)
安裝 固定限速器:
從“物料場”中選取膨脹螺栓,將限速器底座固定在機房地板上。
控制柜安裝 安裝注意事項 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
注意事項;
安裝工具的準備;
快問快答。
文字、圖片、三維實訓 注意事項的準備。當心觸電與防護手套等安全標志(圖文形式)。
安裝使用工具 安裝工具的準備(圖文形式)。
控制柜安裝 從“物料場”及“工具庫”中選取當用物料及工具進行控制柜安裝(且有模擬工具使用音效)→快問快答、注意事項與操作圖紙
層門安裝 安裝前準備 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;
項目進程;
安裝標識說明;
安裝工具的準備;
技術要求;
注意事項;
快問快答。
文字、圖片、三維實訓 工作前準備:
安全標識說明、安裝工具的準備。
廳門地坎安裝 確認安裝位置技術要求→門套組裝(標記地坎中線及門寬線)→從“物料場”及“工具庫”中選取當用物料及工具安裝地坎支架及地坎→從“物料場”及“工具庫”中選取當用物料及工具進行井道內固定地坎支架(且有模擬工具使用音效)→按照具體要求進行地坎校正→安裝廳門護腳板
廳門門套安裝 組裝廳門門套→廳門門套安裝及固定→廳門門套與墻壁固定→廳門門套尺寸測量及調整,本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行廳門門套安裝(且有模擬工具使用音效)
廳門懸掛組件安裝 安裝廳門懸掛支架→廳門懸掛裝置安裝→廳門懸掛裝置與門套安裝→調整廳門懸掛裝置,本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行廳門懸掛組件安裝(且有模擬工具使用音效、快問快答及技術要求)
廳門門扇安裝 安裝廳門門板與滑塊→廳門門板的調整→偏心輪及廳門鎖的調整,,本項目單元從“物料場”中選取當用物料進行廳門門扇安裝
外呼板安裝 安裝注意事項 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
注意事項;
安裝工具的準備;
快問快答。
文字、圖片、三維實訓 安裝注意事項:注意事項的準備(圖文)。
安裝使用工具 安裝使用工具:
安裝工具的準備(圖文)。
安裝方法 安裝方法:
依據工程圖紙,確認安裝位置。本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行外呼板安裝。
曳引機安裝 工作前準備 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;
項目進程;
注意事項;
安裝工具的準備;
技術要求;
快問快答;
注意安全。
文字、圖片、三維實訓 工作前準備:
注意事項、安裝工具的準備(圖文)、技術要求。
機房基準中線標記 本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行機房基準中線的標記(且有模擬工具使用音效)
曳引機承重梁安裝 本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行曳引機承重梁安裝(且有模擬工具使用音效、技術要求)
曳引機安裝 本項目單元從“物料場”及“工具庫”中選取當用物料及工具進行曳引機安裝(且有模擬工具使用音效、技術要求、快問快答)
緩沖器安裝 緩沖器安裝前檢查 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;
項目進程;
安裝注意;
技術要求;
安裝注意事項;
快問快答。
文字、圖片、三維實訓 緩沖器安裝前檢查:
根據圖紙與國標要求,進行安裝。
緩沖器安裝及調整 緩沖器的安裝及調整:
依據圖紙,從“物料場”及“工具庫”中選取當用物料及工具進行緩沖器安裝及調整(且有模擬工具使用音效、技術要求)
安裝注意事項 緩沖器的安裝注意事項:
緩沖器的具體調整方法應參考緩沖器說明書、快問快答。
對重安裝 對重架安裝 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;
項目進程;
技術要求;快問快答。
文字、圖片、三維實訓 依據圖紙,從“物料場”及“工具庫”中選取當用物料及工具進行對重架安裝(且有模擬工具使用音效、技術要求、快問快答、操作圖紙)
對重塊安裝 從“物料場”中選取當用物料進行對重塊安裝(技術要求、快問快答)
對重防護欄安裝 從“物料場”中選取當用物料進行對重防護欄安裝(快問快答)
轎廂安裝 轎廂架安裝 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
技術要求;快問快答;
注意事項;調試要求。

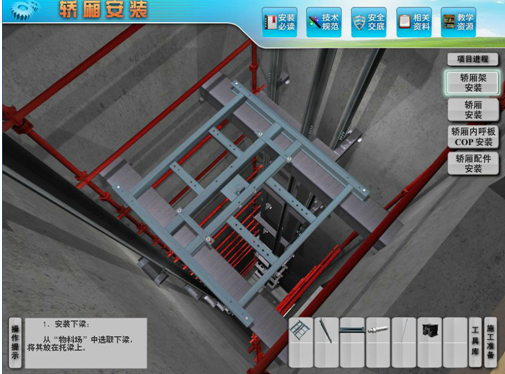

文字、圖片、三維實訓 轎廂架與轎廂的結構:
簡介、技術要求→安裝下梁→安裝立柱→安裝上梁→安裝拉桿→安裝安全鉗→安裝導靴→安裝油杯→安裝減振裝置
轎廂安裝 安裝轎底→吊裝轎頂→安裝轎壁→固定轎頂→安裝轎頂輪→安裝轎頂防護欄
轎廂內護板COP安裝 從“物料場”及“工具庫”中選取當用物料及工具進行轎廂內呼板COP安裝
轎廂配件安裝 轎頂風扇安裝→轎頂檢修箱安裝→平層感應器安裝
轎門安裝 轎門地坎安裝 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
技術要求;快問快答。
文字、圖片、三維實訓 從“物料場”及“工具庫”中選取當用物料及工具進行轎門地坎安裝(技術要求、快問快答)
轎門護腳板安裝 從“物料場”及“工具庫”中選取當用物料及工具進行轎門護腳板安裝(技術要求、快問快答)
門機組件安裝 從“物料場”及“工具庫”中選取當用物料及工具進行門機組件安裝(技術要求、快問快答)
轎門門板安裝 從“物料場”及“工具庫”中選取當用物料及工具進行轎門門板安裝(技術要求、快問快答)
轎門門刀安裝 從“物料場”及“工具庫”中選取當用物料及工具進行轎門門刀安裝(技術要求、快問快答)
鋼絲繩安裝 鋼絲繩放繩 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
技術要求;快問快答。
文字、圖片、三維實訓 鋼絲繩的安裝工藝流程及放繩方法,從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩放繩(技術要求、快問快答)
鋼絲繩與曳引輪槽安裝 從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩與曳引輪槽安裝(技術要求、快問快答)
鋼絲繩與繩頭板安裝 從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩與繩頭板安裝(技術要求、快問快答)
自動緊楔形繩頭組合 從“物料場”及“工具庫”中選取當用物料及工具進行自動緊楔形繩頭組合(技術要求、快問快答)
鋼絲繩張力的調整 從“物料場”及“工具庫”中選取當用物料及工具進行鋼絲繩張力的調整(技術要求、快問快答)
安裝后的檢查 安裝后的檢查注意事項。
故障檢修 概述 電梯常見故障分析 文字、圖片、三維實訓 電梯常見故障分析(圖文)
故障1
開門不到位
故障原因 安裝必讀(安裝過程、安裝手冊、工程圖紙1、工程圖紙2、土建技術要求、曳引機安裝維護);
技術規范(電梯制造與安裝安全規范、電梯工程施工質量驗收規范、電梯發貨前現場狀態確認表、項目電梯安裝進度計劃);
安全交底(現場施工安全計劃、現場施工安全分析);
相關資料(使用維護手冊);教學資源(電梯知識PPT );
施工準備(工具庫、物料庫);
操作提示;項目進程;
故障現象。
機械阻力導致的開門不到位
排除方法 主要原因分析與排除方法
故障2
所選樓層不換速
故障原因 轎廂運行到所選樓層不換速
排除方法 檢測感應器接線或更換新的感應器
故障3
運行時轎廂有異常
故障原因 電梯運行轎廂內有異常的噪聲和振動
排除方法 主要原因分析與排除方法
