SG-GY12 電子實訓與畢業設計開放式訓練裝置

時間:2022-01-14 10:24:56

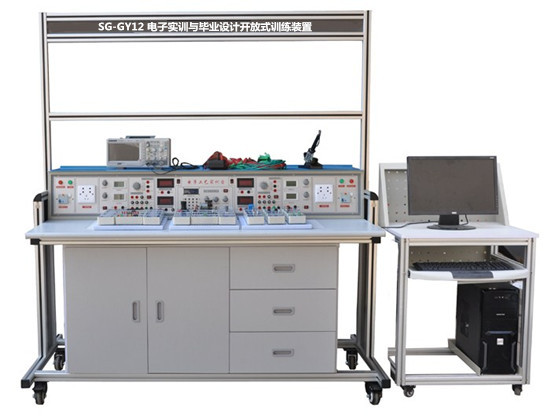

SG-GY12 電子實訓與畢業設計開放式訓練裝置


一、概述
電子實訓與畢業設計開放式訓練裝置該畢業設計平臺為開放式結構,積木式組合方式。學生根據自己的要求選擇一個實用課題做為課程設計選題,通過抄板、邏輯設計、編寫程序、調試、結題幾個步驟,最終完成一項具有實際功能且體現實用價值的產品,以達到課程設計、畢業設計的目的。

電子實訓與畢業設計開放式訓練裝置由微處理器、傳感器、人機對話、數據總線、測控、通信及實用模塊幾大部分組成,每一部分都包括實際中常用的多種電路和器件。各電子模塊之間可以通過標準接口,像搭積木一樣連接,使其電路功能不斷擴展。涉及內容可涵蓋自動化、電子信息、測量、通信等專業。平臺配套便攜式實驗箱,方便學生攜帶,可以將自己選做的電子模塊存放在便攜式實驗箱中,在做畢業設計、課程設期間,該實驗箱可以以借的形式由學生保管。
適用專業:電子、通信、機電、控制等
適用范圍:課程設計、畢業設計、電子競賽
結構形式:模塊化設計、積木拼接、圖書借閱式管理
使用步驟:硬件抄板、邏輯設計、編寫軟件、硬件調試、結題報告

二、裝置特點
1.提供多種實訓模塊,各模塊的接口均已引至板上的專用插座,通過模塊的四個彈性插腳可布局于專用實訓操作底板。學生可用專用實訓導線組合各種實訓線路,完成不同的實訓項目;
2.電源、測量儀表輸出端以接線柱和接線端子兩種方式引出,實訓操作方便;
3.學生可設計、搭接、調試、驗證新的電子電路,培養創新意識和能力。
4.實驗臺具有完善的安全保護措施與豐富的功能

三、技術性能
輸入電源:單相交流電源220V±10%,50Hz經三相隔離變壓器后,以220V/127V低壓供電,具有觸電及過載保護,確保人身安全。
工作環境:溫度-10℃~+40℃ 相對濕度≤85%(25℃)海拔<4000m
裝置容量:≤700VA
安全保護:具有漏電壓和漏電流保護、過載保護等功能,安全符合國家相關標準

四、基本配置及功能
電子實訓與畢業設計開放式訓練裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

實訓臺
采用工業鋁合金型材框架,在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表,也可掛放其它通用電工電子實訓掛箱,擴展完成多門課程實訓;第二層可放置PVC夾板,用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪,便于移動和固定。
活動柜(1個)
活動柜設有3個帶拉手抽屜,可存放實訓工具。兩側分為6層結構,可放置實訓模塊。
電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板,為實訓提供交直流電源、信號源和測量儀表等,具體功能如下:

1.交流電源
(1)三相交流電源220AC±10%,50Hz經三相隔離變壓器后,以220V/127V低壓供電,具有觸電及過載保護,確保人身安全。
(2) 高壓交流電源:六路AC220V電源接口,可為外配儀器設備提供工作電源。
(3) 低壓交流電源:分3V、6V、9V、12V、15V、20V、24V七檔可調,輸出端具有短路保護、過載保護及自動復位功能,同時還提供帶中心抽頭雙17V交流電源。

2.直流電源
(1) 可調直流電源:兩路0.0V~30V/2A連續可調,具有截止型短路軟保護和自動恢復功能,設有三位半數顯指示。
(2) 固定直流電源:±12V/1A、±5V/1A固定輸出,每路均具有短路保護措施。

3.測量儀器儀表
數字直流電流表(AX4模塊單元):測量范圍:0~2000mA
數字直流電壓表:測量范圍:0~30V,輸入阻抗:47K?/V
指針式直流微安表: 測量范圍:±100μA, 測量精度:2.0級
數字直流毫伏表:測量范圍:0~2000mV,輸入阻抗:47K?/V

1)MF47指針式萬用表
① 直流電流: 0~5A,精 度: 2.5%
② 直流電壓: 0~2500V,靈 敏 度: 20kΩ/V,精 度: 0-1000V 2.5% 2500V 5%
③ 交流電壓: 0~2500V,靈 敏 度: 4kΩ/V,精 度: 5% 頻率范圍 45 -5kHz
④ 晶體管直流放大倍數: 0 ~ 300hFE
⑤ 音頻電平: -10 ~ +22dB
電阻:X1...X10kΩ

2)勝利牌數字萬用表(VC890D)
直流電壓量程:200mV/2V/20V/200V/1000V,精度±(0.5%+3)
交流電壓量程:20V/200V/750V,精度±(0.8%+5)
直流電流:20mA/200mA /20A,精度±(1.5%+3)
交流電流:200mA /20A,精度±(1.5%+5)
電阻:200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ,精度±(0.8%+3)

3)功率函數信號發生器/頻率計:采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。

正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%(0.1HZ-- 1KHz)
頻率范圍 0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率
輸出幅度 電位器調節,正弦波輸出具有20db,40db衰減
方波占空比 可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz,自動換檔

4)嵌入式多功能網絡虛擬儀器(要求一體式結構,規格:28*25*30CM,不需電腦配套使用與開放實驗室信息管理系統配套使用)
A、終端部分采用7寸彩色觸摸屏(裝學生實驗屏上)同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法,學生可自行設計各種虛擬儀器。
C、儀器包括
(1)、雙蹤存貯示波器,多種同步方式,存貯深度可編程;
通道數:2路
帶寬:20MHZ
分辨率:8位
電壓范圍:-10~+10V
存貯深度:64K
(2)、頻譜分折儀;
(3)、數字三用表,可測電阻、電流、電壓等;
數字IO口
通道數:8路IO
輸入電平:TTL
輸出電平:TTL
電流驅動:20mA/通道
(4)、四路智能遠程電源控制
(5)、數據具有上傳與保存功能并能通過服務器顯示
(6)、提供LabVIEW虛擬儀器軟件(拷貝版)
5)仿真器
USB接口,DIP40鍍金插針。
兼容KEIL C51 UV2/UV3/UV4調試環境,支持單步、斷點、隨時查看寄存器、變量、內存,支持全速運行時暫停按鈕,可仿真各種51指令兼容單片機。內部最大仿真時鐘24MHZ,程序存儲器64K,仿真的同時已燒好代碼,系統可脫機運行。
6)編程器
1.支持AT89S51、AT89S52
2.支持:
(1)AT90can128 AT90can32等;
(2)Attiny11 Attiny12 Attiny13等
(3)Atmega128 Atmega32 Atmega64 Atmega8等;
(4)USB接口
*AVR仿真器編程器
1.USB接口,帶0.5A可恢復保險絲,支持5V/3.3V工作電壓;
2.仿真固件可升級,支持AVRstudio軟件。
3.支持:
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有帶JTAG口的單片機)。
*JLINK仿真器編程器(用于STM32)
1.USB2.0接口
2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4內核;
3.支持Serial Wire Debug (SWD);
4.支持Serial Wire Viewer (SWV);
5.可與 IAR Workbench、Keill,ADS,RVDS無縫集成;
6.支持1.2V-5V目標板電壓;20pin與SWD接口轉接板
7.支持WIN2000/XP/VISTA/7等
*FPGA/CPLD編程器USB-Blaster
1.USB接口
2.穩定支持SignalTap II 嵌入式邏輯分析儀功能;
3.支持ALTERA 公司全系列器件;
4.支持三種下載模式:AS、PS和JTAG;

五、電子實訓與畢業設計開放式訓練裝置可以完成的實訓項目
簡易交通燈控制系統
鍵盤撥號顯示器
秒表計時器
簡易計算器
RS232計算機串口通信控制小燈開關系統
綜合報警系統
基于超聲波的倒車雷達測試顯示系統
基于超聲波的水位測試顯示系統
步進電機調速顯示系統設計
直流電機測速顯示系統設計
有人光控智能小燈控制系統
基于DS18B20的溫度數碼管顯示器
基于DHT11的溫濕度度數碼管顯示器
*14.環境測試儀段碼管顯示
15.LED點陣屏字幕顯示設計
16.LED點陣屏公交站名顯示設計
17.LCD12864液晶顯示器設計
18.三級菜單鍵盤設計
19.環境測試儀LCD12864液晶顯示
20.數字電子日歷系統設計
*21.帶上下限報警的溫濕度系統設計
22.出租車計價器
23.基于CPLD的矩陣鍵盤掃描程序設計
24.基于CPLD的數碼管動態掃描
25.基于CPLD實現多路模擬串口通信
*26.基于CPLD的線路編碼及通信系統設計
27.基于RS485總線分布式溫濕度采集系統設計
*28.基于CAN總線分布式溫濕度采集系統設計
29.基于NRF24L01模塊的無線遙控器設計
*30.基于NRF24L01模塊的無線手持信號采集筆設計
31.基于NRF24L01無線傳輸分布式溫濕度采集系統設計
*32.基于傳輸分布式溫濕度采集系統設計
33.基于GPRS的遠程分布式溫濕度采集系統設計
34.基于WIFI無線傳輸分布式溫濕度采集系統設計
*35.手機接打電話系統設計
*為選擇配項目。

六、本設備的配置

序號 產品名稱 型號規格 數量 單位 備注
1 實訓桌 帶萬向輪靈活移動 1 鋁合金框架
2 電源臺   1 鐵質
3 函數發生器0.1HZ~2MHZ
(正弦波、三角波、方波)
  1 已裝實訓臺上
客戶無須另購
4 數字頻率計(可內測與外側) 100MHz 1 已裝實訓臺上
客戶無須另購
5 工具   1 見表一
6 創新訓練模塊   1 見表二
7 實驗連接線   1
8 實訓指導書   1
9 開放實驗室信息管理系統   1 附一

附一:開放實驗室信息管理系統:(全室配一套)
A.開放實驗室信息管理系統的必要性
學生動手能力的培養、分折問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。但是目前很多學校因師資力量有限無法將實驗室開放,這一方面造成資源浪費另一方面學生又得不到煅煉。針對這一問題,配備本實驗室信息化管理系統,它可有效解決上述矛盾。具備這樣條件的實驗室可以不必配備固定的老師管理和輔導,學生可以自主按排實驗時間并通過刷卡確定機位,并通過學生終端計算機中的實驗課件、儀器儀表介紹課件、自主實驗題庫、在線幫助等資源完成各類實驗。
B、智能開放實驗室管理系統簡介
智能實驗室管理系統(以下稱:本系統)是以標準化實驗室管理思想為基礎、網絡技術為驅動最新開發的管理系統。本系統能對實驗室設備及學生實驗過程進行智能化管理,以實時了解實驗室設備狀態及學生實驗完成狀況,跟蹤記錄實驗痕跡,確保老師能了解學生做實驗的流程。
實驗室管理手段包括:短信,郵件,web頁面。
C.開放實驗室資源配置
建設開放實驗室應具備必要的硬件和軟件資源:
(一)硬件資源:
1、手機(可選):發送和接收實驗室設備管理及狀態信息。
2、管理員PC:用于發送和接收實驗室管理及狀態信息,接收學生的實驗數據(波形,數據包等實驗數據),發送提示信息及試題到學生實驗設備上。
3、服務器:服務器為本系統的核心部分,完成接收管理員控制信息,發送采集到的終端實驗數據到web頁面,對終端設備的控制,終端實驗數據的采集。
4、網絡設備:路由器等,傳輸各種數據。
5、終端:虛擬示波器,發送及接收數據,直接控制設備

(二)軟件資源:
1.web頁面系統,通過web頁面設置本系統的各項參數,個性化定制,實時接收并顯示學生實驗數據,發送控制命令到服務器,并由服務器發送控制命令到終端,達到控制實驗室設備的目的。
2.短信控制系統,向特定的手機發送實驗室設備狀態,接收特定手機的控制命令,并由服務器發送控制命令到終端,達到控制實驗室設備的目的。
3.郵件控制系統,向特定的郵箱發送實驗室設備狀態,接收特定郵箱的控制命令,并由服務器發送控制命令到終端,達到控制實驗室設備的目的。
4.數據庫存儲系統,存儲學生實驗過程數據,以便老師后續查看學生的實驗過程。

表一  配套工具

序號 名稱 型號/規格 單位 數量
1 烙鐵(帶架) 35W 1
2 剝線鉗 鴻義 1
3 斜口鉗 6寸 1
4 尖嘴鉗 6寸 1
5 十字螺絲刀 新發 1
6 一字螺絲刀 新發 1
7 一字螺絲刀(小) 得力 1
8 十字螺絲刀(?。?/span> 得力

表二  創新訓練模塊
序號 產品名稱 型號規格 產品代號 單位
1 基礎硬件配置 MS51單片機模塊   1塊
STM32單片機模塊
LCD12864點陣液晶模塊
LED16X16點陣模塊
八位數碼管模塊
獨立鍵盤與矩陣鍵盤模塊
RS232通信模塊
USB接口模塊
火焰?zhèn)鞲衅髂K
煙霧傳感器模塊
超聲波傳感器模塊
光敏傳感器模塊
人體熱紅外傳感器模塊
溫濕度傳感器模塊
聲音傳感器模塊
繼電器模塊
直流電機模塊
步進電機模塊
交通燈模塊
2 4G射頻收發模塊 Wifi模塊   1塊
GSM/GPRS模塊
時鐘模塊
語音播放模塊
功放模塊
儲存器模塊
接口引腳轉接模塊
3 綜合硬件模塊 AVR單片機模塊   1塊
EPM240邏輯模塊
RS485總線通信模塊
CAN總線通信模塊
震動傳感器模塊
三軸加速度/角速度傳感器模塊
顏色傳感器模塊
霍爾傳感器模塊
三軸磁場傳感器模塊
空氣質量傳感器模塊
電流傳感器模塊
旋轉編碼器模塊
RFID模塊
高速AD模塊
高速DA模塊
