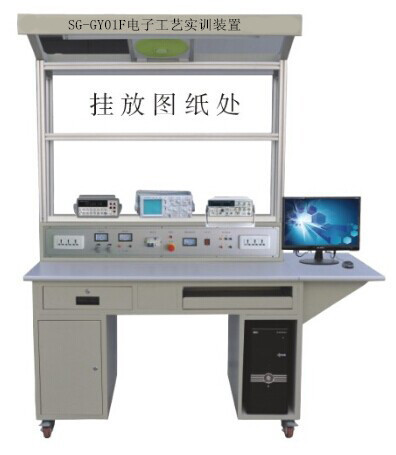

SG-GY01F電子工藝實訓裝置

時間:2022-02-28 09:17:53

SG-GY01F電子工藝實訓裝置


一、概述
電子工藝實訓裝置
是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題制作提供理想的平臺。

二、特點
(一)通用性強:即可通過實訓臺的編制組成多種產品生產流水線,配置器材后完成產品的電子工藝實訓,也可單臺獨立作為電子技能實訓平臺使用。
(二)綜合性強:可作為電子、電工、機械等專業課程手工焊接實訓、 SMT 焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。
(三)功能齊全:提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等,為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板(用來夾資料)、儀器架、工具架。

三、技術性能
(一)輸入電源:單相三線 220V ± 10% 50Hz
(二)輸出電源:
1. 直流穩壓電源:二路 0-30V 穩壓直流電源輸出,內置式繼電器自動換檔,多圈電位器連續調節,最大輸出電流 2A ,具有預設式限流保護功能,數字顯示電流電壓;
2. 低壓交流電源輸出: 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流輸出、電流 2A ;
3. 函數發生器:輸出正弦波、三角波、方波、頻率范圍 5Hz-550KHz ;
4. 單次脈沖輸出:每拔一次開關即可輸出一組正負脈沖;
5. 音頻功率放大器:內置喇叭,音頻可調,在調試中可作信號尋跡使用。

(三)工作環境:溫度 -10 ℃~ +40 ℃
(四)裝置容量:< 500VA
(五)外形尺寸: 1200mm × 750mm × 2000mm

四、電子工藝實訓裝置的構成
電子工藝實訓裝置由實訓桌、控制柜、功能屏、工具包等組成。
(一)實訓桌:鋼木結構,桌面為防靜電、耐磨材料制成。
(二)控制柜:提供交直流電源、信號源、安全插座等。
(三)電源總控臺:最多能同時控制 40 臺實訓臺電源,具有漏電、過載保護功能,一個實訓室配備 1 臺;
(四)工具套件: MF-47 萬用表 1 只、剝線鉗 1 把、尖嘴鉗 1 把、斜口鉗 1 把、大小 + 字螺絲刀各 1 把、大小 - 字螺絲刀各 1把、鑷子 1 把、剪刀 1 把、烙鐵 1 把、吸錫器 1 把、焊錫絲、松香若干。
(實訓器材自備)
