產品信息：
該實訓生產流水線是本公司廣泛聽取各類院校建議和需求而研發的新一代實訓裝置，結構新穎、合理、工藝先進，實訓環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。

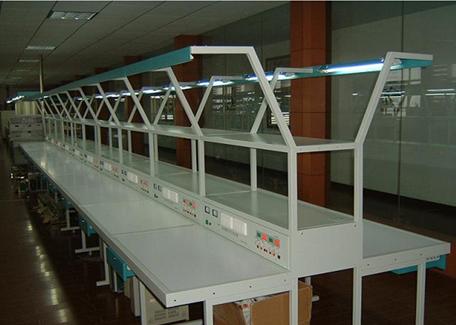

生產實訓流水線結構與功能：
1、采用荷蘭進口2mm厚度的耐高溫防靜電皮帶
2、每工位長0.8M/長臺，1.2M/飛機式，帶寬0.4M
3、工作臺高度：750±50mm，線體總高：1950mm
4、線體上方設有置物臺，可放置儀器設備等物品
5、采用電磁/變頻調速電機控制，可設定0-3M/min
6、選配有氣管接頭，可接氣動工具使用
7、工作臺采用防火板帖塑制造，臺面為靜電臺墊
8、臺邊以鋁型材包邊，經久耐用
9、配置A4標準作業指導書看板架
10、采用七孔多功能插座
11、配置抽屜或根據要求配置工具箱使用
12、照明獨立控制開關，采用日光燈照明
13、機架結構采用型鋼制成，外表靜電噴塑
14、配置人體靜電、設備接地、電源地等隔離功能
15、可根據要求配置線體長度及工位
16、具有多種不同線體結構選擇
17、根據平面尺寸設計任意工位及要求方案（出圖）

參考型號及規格：
SG-LS01型：置物臺高度355mm，長臺寬度350mm，皮帶寬度為400mm，照明支架寬度為1000mm。
SG-LS02型：置物臺高度355mm，工作臺尺寸為600mm×800mm，皮帶寬度為400mm，照明支架寬度為1000mm。
SG-LS03型：置物臺高度500mm，短臺寬度300mm，皮帶寬度為400mm，照明支架寬度為900mm。
注：根據用戶的教室大小、工位多少及具體的配備要求制作不同的生產實訓線，并提供詳細的圖紙及配置后再定價。

概述
該實訓設備是模擬電子產品的生產加工過程而為學生提供的技能型實訓設備?？蛇M(jìn)行元件整腳、插件、焊接、補焊、調試、檢測等電子產品生產加工操作模擬。用于培養學生的實際動手操作能力，使學員了解電子產品制造過程、熟悉電子產品工藝，掌握電子產品的操作技能，摸擬企業實際生產現場進行零距離的實訓操作。

生產實訓流水線技術參數及配置
a、采用分節結構，雙面對座，每工位長度0.82米；共計20個工位。
b、線體寬度1400mm，單立柱結構，儀表板下面到工作臺面之間用18mm雙面貼塑密度板隔開；
c、線體每兩工位配40W日光燈照明一套，每工位配四位工位插座一只（其中2為為二腳，2位為三腳），帶烙鐵筒帶插座工具箱一只（工具箱尺寸為寬300mm,高400mm,深220mm）,工藝圖板一套（A3無色透明，2塊）； d、臺面采用厚18mm雙面貼塑板制作，上鋪綠色防靜電橡皮，槽鋁包邊；
e、工作高度740±20mm,總高約2000mm；
f、全線設儀表板，儀表插座，儀表板采用厚18mm雙面貼塑板制作，槽鋁包邊；
g、線體采用30×40方鋼制造，每1.64m設一片架，靜電噴塑工藝，顏色：空調灰；
h、常用工具每工位1套

設備配置
序號名稱型號/規格數量單位
1 恒溫烙鐵 AT936B/60W 1 臺
2 放大鏡臺燈 LT-86B/10倍 1 臺
3 數字萬用表 MY60 1 只
4 剝線鉗 7寸材質高碳鋼 1 把
5 斜口鉗 6寸材料鎳鉻合金鋼 1 把
6 尖嘴鉗 6寸材料鎳鉻合金鋼 1 把
7 十字螺絲刀 5.0×100mm帶磁性材質:鉻釩合金鋼 1 把
8 一字螺絲刀 5.0×100mm帶磁性材質:鉻釩合金鋼 1 把
9 一字螺絲刀（?。?3.0*75M 1 把
10 十字螺絲刀（?。?PHO-2*75MM 1 把
11 美工刀小 1 把
