SG-GP環保型PCB制板工藝系統

時間:2022-02-28 09:40:25

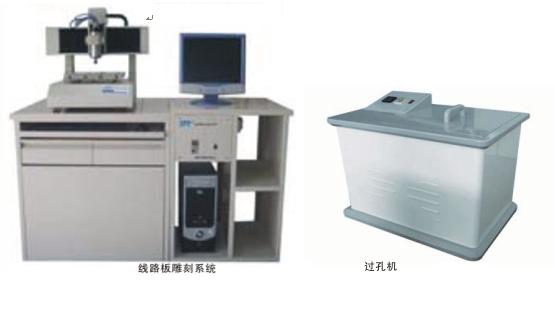

SG-GP環保型PCB制板工藝系統



一、系統特點
環保型PCB制板工藝系統是PCB設計及驗證設計快速制板的研發利器,PC控制完成全自動鉆孔替代人工操作;PCB雕刻、局部雕刻、鉆擴孔、切割一次完成,雕刻制板解決了化學污染環境的優點,減少了使用轉印紙、感光紙等工藝的麻煩;采用USB接口通信,速率快,軟件操作簡單。

二、雕刻機結構及技術參數
傳動機構XYZ均采用直線導軌,滑塊預緊裝置,保證滑塊無間隙;機器整體結構采用鑄鐵件,整體銑平,導軌支撐面平整、穩定;XYZ軸均采用德國原裝進口滾珠絲桿,運動平穩,雕刻精度高、整體震動小。
強大的軟件設計功能,通過PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統,該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。

三、主要技術參數:

規格型號 SG-3020 鉆孔深度 0.02~3mm
最大工作面積 320mm×320mm 鉆孔孔徑 ≥0.4mm
加工面數 單/雙面 鉆孔速度 100 孔/分鐘
驅動方式 步進電機 直線導軌 工業級線形方滑軌
主軸電機 60000rpm變頻電機 傳動方式 滾珠絲桿
最大移動速度 4.8m/min 控制方式 ARM
最小線寬 4mil(0.1016mm) 通信方式 RS-232/USB
最小線距 6mil(0.1524mm) 安全性能 硬件限位保護,超限自停
分辨率 0.003125mm 防塵罩 標配

雙面板過孔機技術參數:
最大孔化板面 340*340mm 陽極銅板 180*100*2mm(2套)
最小孔徑精度 0.5mm 電源 220V/50-60HZ
最大厚徑比 2.5:1 外形尺寸 350*270*490mm
工作電流 0-3A可調 重量 45Kg

四、環保型PCB制板工藝系統全套系統推薦配置:
名    稱 規格型號 數量 備               注
電腦   1臺 自備
線路板裁板機 SG-CBJ 1臺
線路板雕刻機 SG-3020 1臺
PCB教學掛圖 SG-TP 1套 1、尺寸:1200*800mm,彩色噴繪;
2、塑框鑲邊,內容介紹制板設計工藝及制作流程。
PCB仿真教學軟件 SG-JC 1套 用于PCB教學用視頻資源CD
配套耗材 單面敷銅板 8mm*12mm 50片
雙面敷銅板 30mm*30mm 25片
雕刻刀   10根
鉆頭   10支
化學沉銅液   1桶
雙面板導電膠   1瓶
附注:實際增減設備數量,根據實際需求。
