產品信息:

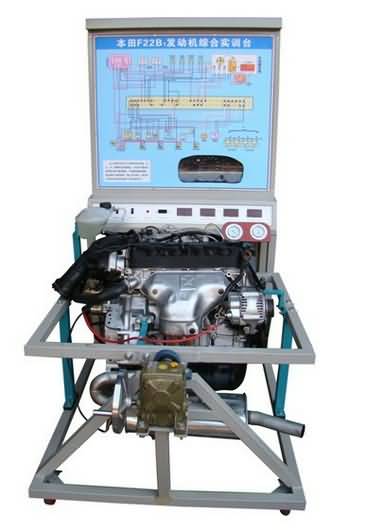

本產品采用本田F22B1發動機總成
一、功能:
1、滿足電控發動機調試、運行、檢測等全過程需要;
2、通過調試、運行、檢測全面系統展示控制系統的工作 原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。
二、技術參數:
1、發動機工作正常,運轉平穩,加速有力。
2、各傳感器執行件均齊全。
3、數字顯示表顯示各傳感器變化值。
4、指針式壓力表顯示燃油壓力。
5、指針式真空表顯示真空壓力。
6、噴油器噴油LED燈顯示。
7、外接電腦板端子,可用專用儀器檢測電壓信號。
8、微機控制故障設置器, 設置各傳感器和執行器故障。
9、面板設有發動電路圖(彩色),儀表顯示各發動機傳感器有效信號。
10、直觀反映各種故障設置時對發動機性能的影響。
11、檢測發動機安裝情況,觀測發動機各參數的運行情況;
12、配合儀器儀表進行檢測,讀取數據;
13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺;
三、產品配置:
1、采用豐田5A發動機總成、電控系統(閉環控制)、ECU、蓄電池、起動系、充電系、冷卻系、燃油供給系、排放系統、空氣濾清器、操作控制臺、測量面板、故障設置盒、發動機移動支架;
2、采用原廠發動機的附件:包括發電機、起動機、蓄電池和散熱風扇以及電控單元、ECU、全部傳感器、執行器與全車線束,繼電器盒總成,儀表總成,散熱器總成,油箱總成,碳罐總成,消音器總成,各種傳感器和執行器均有效。
3、操作控制臺:用于起動和關閉發動機,用手動油門對發動機轉速進行調節;
4、測量面板:利用萬用表、示波器在測量面板的測量孔上測量信號或波形,也可以使用示波器測量發動機傳感器或執行器波形;
5、故障設置系統:便于對發動機電控系統進行診斷,故障查找及排除。
6、診斷插座: OBDII診斷插座安裝在實訓臺上,可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷。
7、實訓臺控制柜采用1.2mm以上厚度的冷板制作,表面噴塑處理,面板采用噴繪亞膜,配有萬向腳輪。
四、主要性能參數:
1、真實可運行的發動機,充分展示發動機組成結構。學員可在拆裝臺架上進行發動機柴裝和修理的實操,也可與運行臺架相連,通過接通發動機拆裝臺架上的電路、油路、氣路等,運行發動機。
2、拆裝中發動機可做軸向任何角度翻轉和靜止。
3、分置拆裝、操縱兩系統互不干擾,又方便聯接。
4、進行電噴發動機的基本操作和學習。
5、電控運轉試驗,再現發動機工作狀況,適合檢測裝配效果和能調出數據流。
6、充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求。
裝備電源:直流12V 54Ah蓄電池 油箱容量:10L
產品規格:長1500寬1000高1800mm重量250kg
