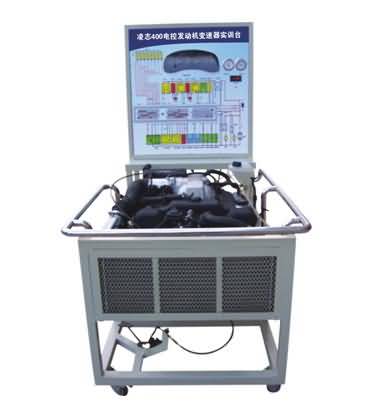

本實驗臺采用日本凌志IUZFE-V型8缸多點電噴發動機(配套后驅自動變速器)
一、凌志400電控系統綜合實驗臺簡介:
凌志400發動機實訓臺是本公司采用凌志LS400(雷克薩斯)V8發動機為適應汽車教學需求而研制的,該實訓臺由電控發動機.自動變速器、操作顯示面板及發動機彩色原理圖電腦控制柜、可移動式臺架(萬向腳輪)、汽油供給系統(腳踏式油門踏板)、冷卻系統(自動電子風扇)、啟動系統、發電系統、排放系統、發動機傳感、器執行器、原車儀表、原車電腦、具有發動機運轉及顯示(水溫.燃油.機油.充電.轉速.車速)配備原車DOC1接口、真空顯示表、燃油壓力顯示表、噴油器工作指示LED燈、自動變速器電磁閥工作指示LED燈、電壓檢測表(檢測任意路傳感器工作信號、工作電壓)、故障設置區可設置32路故障(老師設置任一路線路故障)、故障排除區(學生通過各種儀器、儀表、或讀取故障碼)在面板上用專用排故線連接排除故障、通過DLC1吊碼. 故障分析、傳感器信號模擬等多項功能.具結構緊湊、操作方便、安全可靠、教學直觀、是汽車發動機實物教學不可缺少的實驗室設備之一。
二、凌志400電控系統綜合實驗臺技術性能:
●V型8缸32氣門水冷電噴發動機 排量4.3L
●自動變速器 A340 電控4速OD檔
●可移動臺架(分體式+安全不銹鋼防護攔) 1700×1000×1800mm
●汽油箱容量 10L
●潤滑液容量 4.5L
●自動變速器油 7.5L
●蓄電池容量 12V42AH
●冷卻液容量 12L
●設備重量(不含油液) 380Kg
