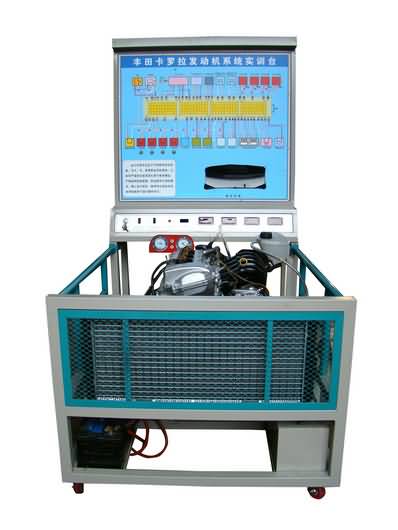

本產品采用豐田卡羅拉發動機總成
1、滿足電控發動機調試、運行、檢測等全過程需要；
2、通過調試、運行、檢測全面系統展示控制系統的工作原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。
二、豐田卡羅拉發動機實訓臺技術參數：
1、發動機工作正常，運轉平穩，加速有力。
2、各傳感器執行件均齊全。
3、數字顯示表顯示各傳感器變化值。
4、指針式壓力表顯示燃油壓力。
5、指針式真空表顯示真空壓力。
6、噴油器噴油LED燈顯示。
7、外接電腦板端子，可用專用儀器檢測電壓信號。
8、微機控制故障設置器， 設置各傳感器和執行器故障。
9、面板設有發動電路圖（彩色），儀表顯示各發動機傳感器有效信號。
10、直觀反映各種故障設置時對發動機性能的影響。
11、檢測發動機安裝情況，觀測發動機各參數的運行情況；
12、配合儀器儀表進行檢測，讀取數據；
13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺；
三、豐田卡羅拉發動機實訓臺產品配置：
1、采用豐田卡羅拉發動機總成、電控系統（閉環控制）、ECU、蓄電池、起動系、充電系、冷卻系、燃油供給系、排放系統、空氣濾清器、操作控制臺、測量面板、故障設置盒、發動機移動支架；
2、采用原廠發動機的附件：包括發電機、起動機、蓄電池和散熱風扇以及電控單元、ECU、全部傳感器、執行器與全車線束，繼電器盒總成，儀表總成，散熱器總成，油箱總成，碳罐總成，消音器總成，各種傳感器和執行器均有效。
3、操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節；
4、測量面板：利用萬用表、示波器在測量面板的測量孔上測量信號或波形，也可以使用示波器測量發動機傳感器或執行器波形；
5、故障設置系統：便于對發動機電控系統進行診斷，故障查找及排除。
6、診斷插座: OBDII診斷插座安裝在實訓臺上,可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷。
7、實訓臺控制柜采用1.5mm以上厚度的冷板制作，表面噴塑處理，面板采用噴繪亞膜，配有萬向腳輪。
裝備電源：直流12V 54Ah蓄電池 油箱容量：10L
規格尺寸：1500×1000×1600mm
四、豐田卡羅拉發動機實訓臺實訓項目
1、電噴發動機工作運行演示、教學、實驗；
2、各個傳感器信號檢測、模擬實驗；
3、電控系統故障設置、排除、實驗、實訓、考核；
4、發動機電噴系統與解碼儀通訊、設置、讀故障碼信號波形采集等實驗、實訓；
5、電噴發動機總成的拆裝，檢測實訓等。
