一、雪佛蘭科魯茲拆裝運行實訓臺產品特點:
雪佛蘭科魯茲拆裝運行實訓臺(國賽款)
技術參數:
1.工作電源:直流12V
2.燃油標號:依發動機型號
3.油箱容積:10L
4.工作溫度:-40℃~+50℃
二、雪佛蘭科魯茲拆裝運行實訓臺產品簡介:

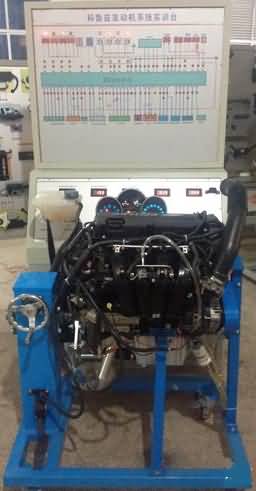

該設備采用裝有雪佛蘭科魯茲1.6LED電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接,可起動運行發動機,檢測發動機的裝配效果。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。
三、雪佛蘭科魯茲拆裝運行實訓臺功能特點:
1.真實可運行的電控汽油發動機,充分展示電控汽油發動機的組成結構和工作過程。
2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成,運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成。
3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止,可方便地進行拆卸和裝配實訓,底部放置接油盤,便于小零件、水及油的收集,做到三不落地。
4.運行檢測控制臺架安裝有起動運行發動機所有的部件要素,如電控單元、水箱、油箱和油泵、儀表、點火開關等,與拆裝翻轉臺架進行油路、電路、水路、氣路的對接,可運行發動機、檢測發動機裝配的效果。
5.實訓臺面板上繪有彩色噴繪電路圖,噴繪圖由3mm厚有機玻璃保護,學員可直觀對照電路圖和發動機實物,認識和分析控制系統的工作原理。
6.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
7.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化。
8.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
9.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
10.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
11.配備智能化故障設置和考核系統
四、技術參數:
1.工作電源:直流12V
2.燃油標號:依發動機型號
3.油箱容積:10L
4.工作溫度:-40℃~+50℃
