發動機和變速器綜合實訓臺配置

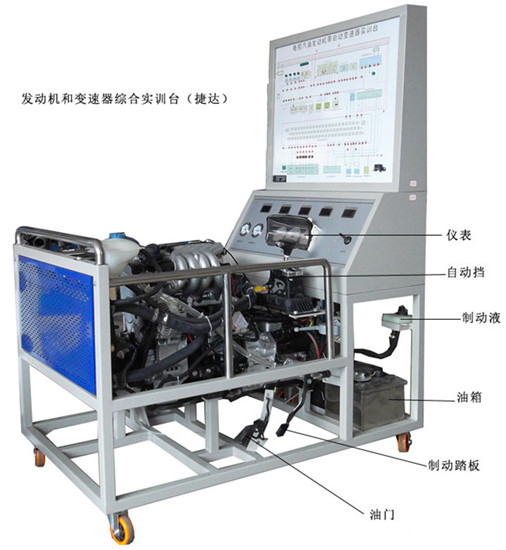

1、捷達發動機和變速器綜合實訓臺
2、豐田發動機和變速器綜合實訓臺
3、本田發動機和變速器綜合實訓臺
4、別克發動機和變速器綜合實訓臺
5、科魯茲發動機和變速器綜合實訓臺
6、卡羅拉發動機和變速器綜合實訓臺
發動機和變速器綜合實訓臺技術規格
工作電源:直流12v
燃油標號:依發動機型號
油箱容積:10l
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:120*80mm
外形:1700*1000*1700mm (長*寬*高)
發動機和變速器綜合實訓臺功能特點

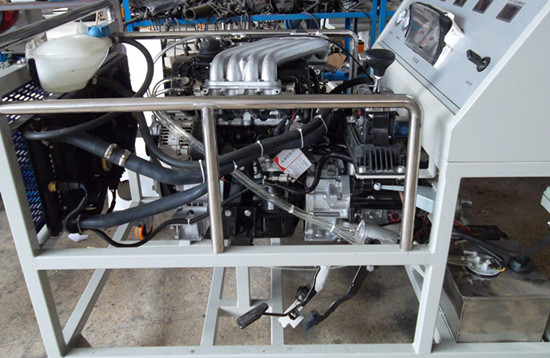

1.真實可運行的電控汽油發動機和自動變速器,充分展示電控發動機與自動變速器的組成結構和工作過程。

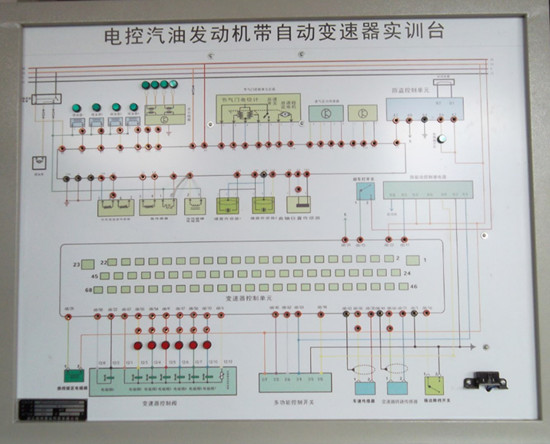

2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和電控汽油發動機與自動變速器實物,認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座,可連接專用或通用型汽車,對發動機和自動變速器電控系統進行ecu編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺配備有油門控制裝置,可方便對發動機加速減速。
7.實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤),可對輸出軸進行自動變速器的失速實驗,檢測發動機及自動變速器的動力參數。
8.實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
9.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
10.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,正前方/兩側焊接圓形護手桿,移動靈活,安全可靠、堅固耐用。
