SG-T24便攜式太陽能光伏發電站測試與評估系統

時間:2022-03-14 09:47:51

SG-T24便攜式太陽能光伏發電站測試與評估系統


一、概述
為了滿足在野外對太陽能電池組件/陣列進行測試的要求,我們設計制造了利用自然光源進行測試的便攜式太陽能電池測試儀,其具有比室內模擬測試準確,穩定,可靠的真實效果,實現對所有太陽能產品I—V特性現場的測試,可為太陽能電站設計,維修,驗收提供數據保障,因此是質檢部門、生產廠家、科研單位必備檢測工具。

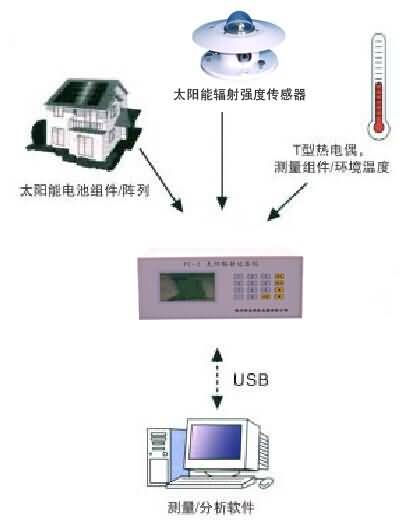

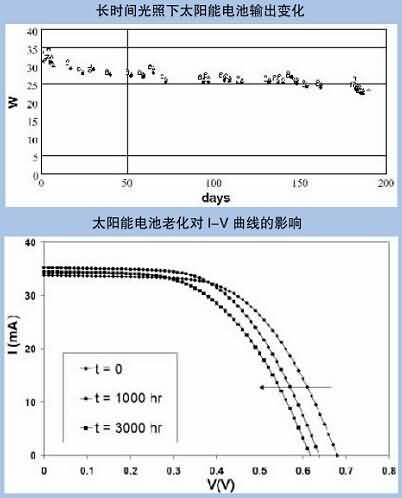

SG-T24便攜式太陽能光伏發電站測試與評估系統(圖2)SG-T24便攜式太陽能光伏發電站測試與評估系統(圖3)



二、技術特點:
    準確測試光伏方陣和組件在野外條件下的太陽輻射強度,環境溫度,風速,電池組件的溫度,開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流和填充因子測算光伏方陣和組件在標準測試條件下(STC)下的開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流、填充因子和轉換效率
    采用ARM技術進行設計,獨創低功耗電子負載,只需蓄電池供電,可脫離220V電網和筆記本電腦使用,適合野外測試。
測試數據:Isc、Voc 、Ipm、Vpm、Pm、FF、Eff
顯示曲線:I-V曲線、P曲線
具有溫度修正、補償功能,范圍:-20--+80,精度0.1
具有光強修正、補償功能,光強≥80mw/cm²
具有數據、曲線存儲、打印及測試數據分析功能
Windows操作系統

三、技術指標:
(1).太陽能輻照度:
通道數:1路;
范  圍:0~2000W;
精  度:小于5% ;
顯示分辨率:1W;
(2).風速:
通道數:1路;
范  圍:0~60米/秒;
精  度:±0.3米/秒;
顯示分辨率:0.1米/秒;
(3).溫度:(太陽能電池溫度1路,環境溫度1路)
通道數:2路
范  圍:-50~80℃;
精  度:±0.2℃;
顯示分辨率:0.1℃;
結構:全密封結構,防潮,防水,粘貼電池表面;
(4).電壓/電流接口(連接被測組件):
組件/陣列功率:10W—300W
測量功率的不重復度 ±0.5% (光強不變和溫度不變的情況下)
電壓:(25-350)V;
電流:(2-30)A;
精度:小于0.5%;
顯示分辨率:0.001V;
(5).數據存儲容量:6000條,存儲內容為設定時間內的數據平均值。
(6).供電系統:交流220V   或   直流12V;
(7).通訊接口:標準RS232/USB接口,與管理微機有線連接,實時傳送采集數據;
(8)、 MY-PV16便攜式太陽能電池測試儀管理微機及軟件:

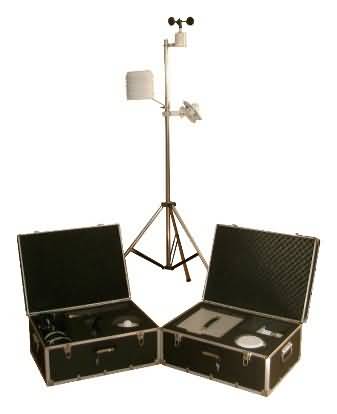

  SG-T24便攜式太陽能光伏發電站測試與評估系統(圖4)

太陽能發電測試系統管理軟件可在WINDOWS200以上環境即可運行,實時顯示各路數據,每隔1秒更新一次,數據自動存儲(存儲時間可以設定),與打印機相連自動打印存儲數據,數據存儲格式,EXCEL標準格式,形成I—V曲線圖,可供其它軟件調用分析。
(9)、太陽能發電測試系統數據采集器一臺:
該采集器采用高性能微處理器為主控CPU,大容量數據存儲器。測試時由機內的電子負載實現了被測組件從開路到短路的變化過程,其電子負載電路采用電壓控制、電容保持的暫穩態工作方式。電子負載的輸出跟隨一個控制電壓,由預先存儲在 EPROM中的設定的數據通過 D/A轉換電路輸出控制電壓。電壓步長的確定是通過測試出組件的開路電壓完成的。采用確定電壓步長的方法可以實現對不同型號組件的自動識別,使測試點在 I-V特性曲線上形成一個合理的分布。測試儀可以實時給出被測組件的開路電壓、短路電流、最佳工作點、填充因子以及光強的測試數據。測試儀自動存儲測試結果,工業控制標準設計,便攜式防震結構,大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機),輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能,當交流電停電后,由充電電池供電,可維持8小時以上,既可與微機同時監測,又可以斷開微機獨立監測。
9.1顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm);
9.2記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測;
9.3儀器尺寸:340*150*300(mm);      重量:6.5Kg,金屬外殼;

四、基本配置:

序號 名   稱 型  號 數量 單位 價格
1 太陽能總輻射表 TBQ-2 1
2 數字風速傳感器 EC-9S 1
3 溫度傳感器(太陽能電池,充電電池) PTWD-3A 1
4 環境溫度傳感器(含輻射通風罩) PTWD-2A 1
5 便攜式太陽能電池測試儀 TRM-FD4 1
6 太陽能電池I-V測試軟件 TRM-FD1 1
7 支架(2米不銹鋼)+便攜箱(1臺) TRM-ZJ1 1
8 數據通訊線、傳感器線纜(10米/根) 標準配置 1
