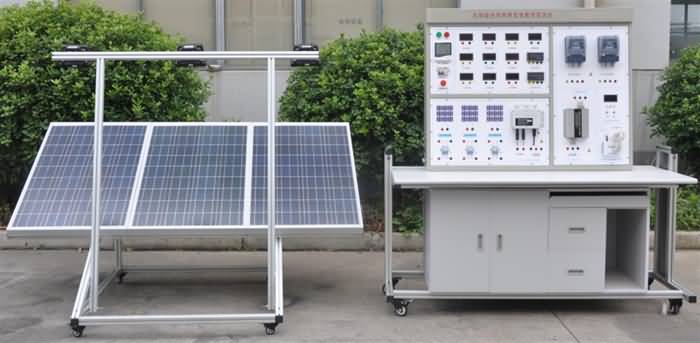

一、太陽能光伏并網發電教學實訓臺應用范圍:
主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。
二、太陽能光伏并網發電教學實訓臺技術參數
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式,主要采用4塊(或更多)小型太陽能電池板組建,可實現太陽能電池板的并接方式和串接方式,進而提供大電流或大電壓的兩種太陽能電池板組網方式。
最大輸出功率:100W*3塊
開路電壓:35V(并聯)
短路電流:3*3.25A(并聯)
2.2、照度計
量程:0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx(225000Lx)自動切換量程。
2.3、系統包含電壓表、電流表、有功、無功率表,溫度表及濕度表
直流電壓表200V、直流電流表20A各3只
交流電壓表500V、交流電流表5A各3只
有功功率表 1只
無功功率表 1只
溫度、濕度表:溫度測量范圍:-50℃-+70℃ 濕度測量范圍:20%-90%
2.4、環境監測模塊技術指標
含有照度計、溫度表、濕度表,單片機時鐘系統,實現時間的顯示
2.5、10寸工控一體機,帶觸摸功能
CPU:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
主板:Intel M11工控固態節能主板
內存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
硬盤:24G SSD固態硬盤
顯卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。
聲卡:集成ALC662 6聲道高保真音頻控制器
網卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
電源:外置電源(100V至220V寬幅電壓,全球通用)
顯示屏:13寸LED工控屏 分辨率:1024*600
觸摸屏:臺灣軍工Touchkit 4線觸摸屏,透光率高;性能穩定,觸摸靈敏
整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制),
1*HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out(綠色),1* Mic(紅色)
2*COM串口,1* 12V DC_JACK輸入接口
系統狀態:
太陽能控制器(帶報警功能):
輸入電壓、電流、功率的數據顯示及動態曲線顯示
輸出電壓、電流、功率的數據顯示及動態曲線顯示
蓄電池:電壓數據顯示及動態曲線顯示
2.6 并網逆變器:
并網逆變器具有DC-DC和DC-AC兩級能量變換的結構。DC-DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點;DC-AC逆變環節主要使輸出電流與電網電壓同相位,同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口,可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
在自動調整的過程中,會看到LOW燈不停的閃爍,功率會由0作為起點,向最大功率點加大輸出功率,重啟最多為6次,然后進入功率鎖定狀態,鎖定時ST燈長亮。
在進行6級功率搜索程序時,所需的時間為10分鐘。
直接連接到太陽能電池板(不需要連接電池)
AC標準電壓范圍:90V~140V/180V~260VAC
AC頻率范圍: 55Hz~63Hz/45Hz~53Hz
并網輸出功率:300W
輸出電流總諧波失真:THDIAC <5%
相 位 差: <1%
孤島效應保護: VAC;f AC
輸出短路保護: 限流
顯示方式: LED
待機功耗: <2W
夜間功耗: <1W
環境溫度范圍: -25 ℃~60℃
環境濕度: 0~99%(Indoor Type Design)
高性能自動功率點追蹤(MPPT)
強大的MPPT算法,以優化來自太陽能電池板的功率收集,可精確地捕捉及鎖定最大輸出功率點,使發電量大幅提高到大于25%以上。

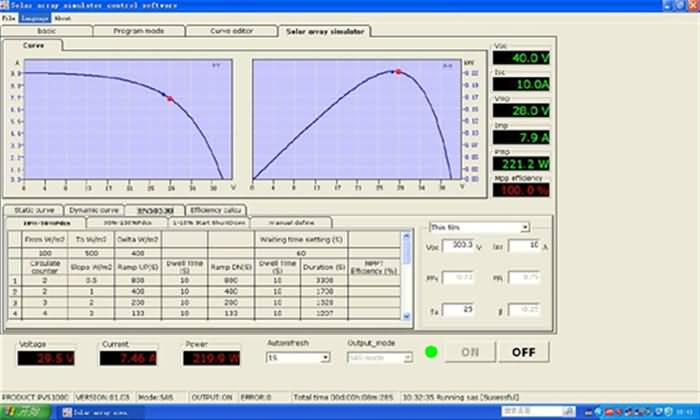

MPPT追蹤圖
電力輸出:(逆向電力傳輸)
高效的電力逆向傳輸技術,專利技術之一,逆變器在并網輸出模式時電力以反方向電力傳輸,自動檢測電路中的負載并優先進行使用,用不完的電力才向電網逆方向傳輸供應到其他地方使用,電力傳輸率可達99.9%。在光伏發電應用系統中使輸出效率更高。

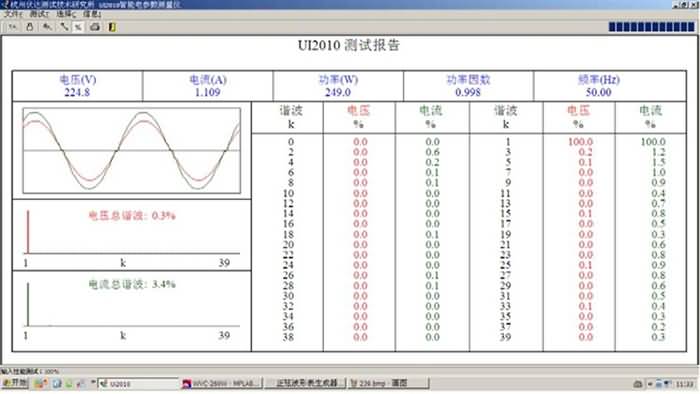

并網湝波分量測試圖
2.7太陽能設計及計算軟件
實驗指導書、合格證、保修卡;專用工具箱;并網操作實驗臺;太陽能電池板;同步逆變電源;液晶演示電視機
三、太陽能光伏并網發電教學實訓臺可完成的實驗內容:
實驗一 太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板填充因子計算實驗
1-6、太陽能電池板轉換效率測量實驗
1-7、開路電壓與相對光強的函數關系實驗
1-8、短路電流與相對光強的函數關系實驗
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板暗伏安特性測試實驗
1-11、太陽能組件輸出特性測試實驗
1-12、串聯電阻對填充因子的影響測試實驗
1-13、并聯電阻對填充因子的影響測試實驗
1-14、太陽能電池光譜特性測試實驗
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽能電池板的串聯短路電流測試實驗
1-17、太陽能電池板的并聯開路電壓測試實驗
1-18、太陽能電池板的并聯短路電流測試實驗
1-19、負載特性測試實驗
實驗二 太陽能光伏逆變器實驗系列
2-1、逆變器的工作原理分析實驗;
2-2、輸出電壓、電流測試實驗;
2-3、最大輸出功率的估算實驗;
2-4、過載或短路保護演示實驗;
2-5、輸入電壓范圍測試實驗;
2-6、轉換效率計算實驗;
2-7、并網實驗;
實驗三 并網逆變電源技術實驗
3-1、并網逆變電源單元組成原理技術實驗。
3-2、并網逆變器的最大功率跟蹤、MPPT控制方法的比較實驗,探討新方法。
3-3、光伏同步電源與風電同步電源并網兼容控制技術測試實驗。
3-4、并網逆變器的防孤島效應瞬間保護技術測試試驗。
3-5、并網逆變電源輸出功率與光伏能量變換的實驗。
3-6、并網逆變電源直流輸入欠壓控制實驗。
3-7、并網逆變電源交流輸出波形測試實驗。
3-8、并網逆變器輸入功率與輸出功率比值效率計算與測試實驗。

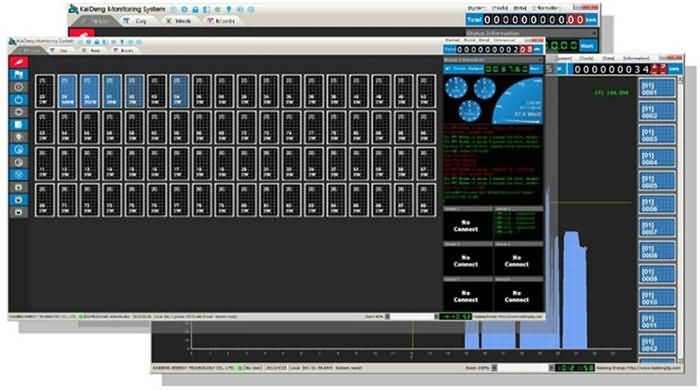

實驗四 并網發電系統監控軟件實驗
4-1、在上位軟件里查看單站監控項目:直流電壓VDC、直流電流A、輸入功率KW 交流電壓VDC、交流電流A、輸出功率KW,日發電量KWh、日運行時數hmin、總發電量KWh、總運行時數h,二氧化炭排放量查詢。
