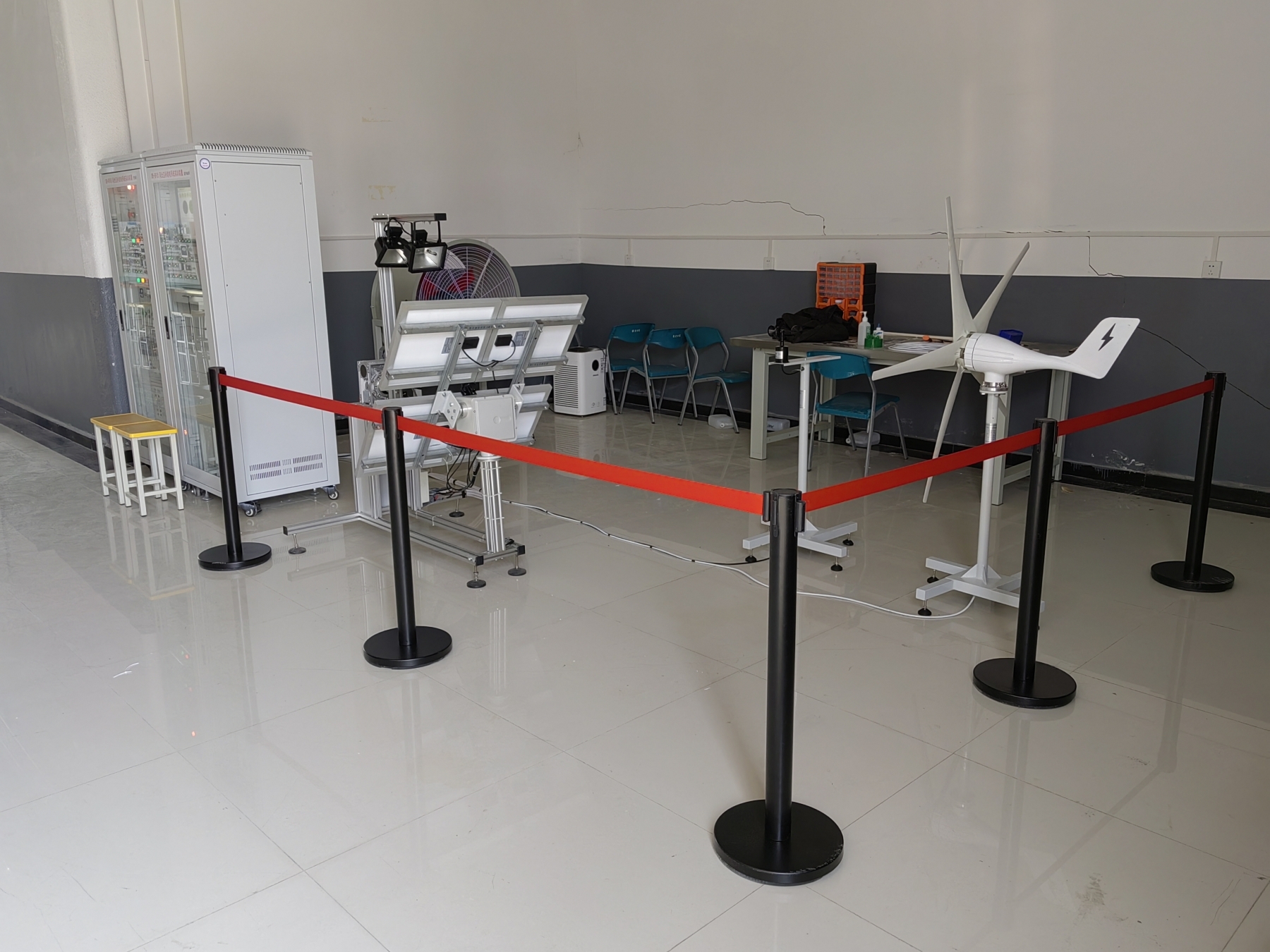

SG-T47 風光互補發電系統實訓裝置

時間:2024-04-07 10:30:33








風光互補發電實驗臺/風光互補發電系統實訓裝置,可完成風力機、太陽能互補獨立運行系統實驗,和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、系統構成:
1、蓄電池充電和容量顯示,充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償(選擇項)。
3、保護功能更加完善;具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計,蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術,系統實現了精確的功率分配,并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護:蓄電池“+”“-”極性接反,斷路器關斷,糾正后可繼續使用。
6、太陽能電池反接保護:太陽能電池“+”“-”極性接反,糾正后可繼續使用。
7、負載過流及短路保護:負載電流超過額定電流或負載短路后,斷路器關斷,減小負載后可 繼續使用。
8、電池開路保護:萬一蓄電池開路,若在風力發電機/太陽能電池正常充電時,控制器將關斷負載,以保證負載不被損傷,若風力發電機/太陽能電池不充電時,控制器由于自身得不到電力,不會有任何動作。
9、過充保護:充電電壓高于保護電壓(2.4V/單節)時,自動關斷對蓄電池充電;此后當電壓掉至維護電壓(2.3V/單節)時,蓄電池進入浮充狀態,當?shù)陀诨謴?fù)電壓(2.2V/單節)后浮充關閉,進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時,控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護:當電壓過高時,自動關閉輸出,保護電器不受損壞。過充、過放、過壓保護均延時動作,防止誤動作。 風機輔助啟動功能和異常保護功能。


輸入電源:AC380V±10% 50Hz (三相五線制)和AC380V±10%(單相三線)輸入功率:<2KW
4、1、充電單元
? 工作電壓:12VDC
? 風力發電機功率:400W ,峰值功率:600W
? 充電方式:PWM脈寬調制
? 充電最大電流 35A
? 過放保護電壓 11V
? 過放恢復電壓 12.6V
? 輸出保護電壓 16V
? 卸載開始電壓(出廠值)15.5V
? 卸載開始電流(出廠值) 15A
? 保護功能:蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。
? 模擬風洞電壓:380VAC  三相五線
? 模擬風洞功率:2.2KW
? 風量:28600,風壓:320pa
光能
? 光伏模塊功率:單晶25Wp 4組,采用拱形形狀,上面有6組模擬太陽燈,實現晨日、晌午、午日、下午、傍晚等日光模擬。
? 光伏模塊輸出工作電壓:17.5VDC
? 光伏模塊工作電流:4.86A
? 模擬光源模塊:2000W
4、2、電力蓄能單元(機內)
? 蓄電池類型:免維護膠體蓄電池
? 蓄電池組容量:12V/100Ah
? 蓄電池?cái)?shù)量: 2個
4、3、DC-AC逆變單元(機內)
離網模塊
? 直流輸入電壓:10.8~16VDC
? 額定蔬出功率:1000W  由客戶選擇
? 輸出電壓:110/220VAC,(帶市電切換功能)
? 頻率范圍:50Hz
? 輸出波形:純正弦波
? 工作效率:90%
? 功率因數:>0.9
? 波形失真率≤5%
? 工作環境:溫度-20℃~50℃
? 相對濕度:﹤90﹪(25℃)
? 保護功能:極性反接、短路、過熱、超載保護
? 所發電能可實現與家用電器產品無縫連接,保護功能齊全,電器包含(液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品)
4、4、并網模塊
4、4、1. 6級功率搜索功能
   在自動調整的過程中,會看到LOW燈不停的閃爍,功率會由0作為起點,向最大功率點加大輸出功率,重啟最多為6次,然后進入功率鎖定狀態,鎖定時ST燈長亮。
在進行6級功率搜索程序時,所需的時間為10分鐘。
4、4、2.寬電壓輸入(15-62VDC)
? DC電壓輸入:180-450VDC
4、4、3.二級功率變壓轉換
? 高頻雙向并網,單向并網功能
? 高頻直接調制,AC半波合成
? 雙向并網方式:直接負載消耗,逆向傳輸AC電流
? 單向并網方式:直接負載消耗,禁止逆向傳輸AC電流
4、4、4. 多頻率輸出功能,可適用于50Hz/60Hz頻率的AC交流電
? 頻率范圍:45Hz~63Hz
? 直接連接到太陽能電池板(不需要連接電池)
4、4、5. 采用了精確的動態壓差型MPPT功能、APL功能,自動把太陽能板的功率調整到最大輸出,只需將太陽能板直接連接到并網逆變器上,無需再連接電池。
? 壓差型MPPT:精確度為0.1V
? 功率鎖定:10W(AC交流輸出)
4、4、6. 交流電0角相高精度自動檢測
   交流電的0角相經隔離放大后輸入到MCU進行高精度檢測分析,相移率只有<1%,從而實現了高精度同相調制交流電并合輸出功能。
? 交流相移:<1%
? 過零保護:0.2VAC
? 交流切換:50Hz/60Hz
4、4、7. 同步高頻調制
   在并網的過程中,通常是采用同角相并網(即兩交流電的相位差完全等于0時,用開關將兩交流電并合)而本產品是先將交流電整流為100Hz的半周波交流電,再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生并合,實現高頻調制。
? 調制合成:半波全橋調制合成(100Hz/120Hz)
? 合成方式:MOSFET全橋
? 高頻頻率:50KHz
4、4、8. 輸出純正正弦波
? 采用SPWM直接產生純正正弦波輸出。
? 輸出波形:采用互補PWM推挽,純正正弦波
? 生成方式:增強型高速SPWM
4、4、9. 太陽光度自動感知功能
   最新的光度感知運算技術,太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出,采用了先進的中央處理器運算出其不同的光照度,可直接在LCD上顯示出來,可以直觀的看到太陽光感的強度單位,使用更為方便。
? 光度取樣:功率點取樣。
? 高精度AD取樣:積分AD取樣方式
4、4、10. 功率自動鎖定(APL)
   在不同的電流強度的波動下,就要用到了MPPT功能,當MPPT功能調整到了最大功率點時,本產品自動把功率鎖定在最大的功率點上,使輸出的功率更為穩定。
? 功率鎖定:MPPT的最大取點值
? 自動適應不同的負載功率因數
? 適應于任何的功率負載。
? 恒流,恒功率
4、4、11. 電網有故障時自動關閉輸出
? 當市電電網停電或電網有故障時,逆變器會自動關閉輸出。
4、4、12. 電流限制保護
? 恒定的輸出功率,而不會出現超載,過流現象。
4、4、13. 最大功率點追蹤(MPPT)
   電流強度,電壓不停的變化下,如果沒有功率點追蹤的話就會出現很多問題,以前一般是采用一個太陽能控制器,本產品采用了高精度的MPPT運算功率,自動而實時的把太陽能板的輸出功率調整在最大的輸出點上,從而實現了穩定的輸出目的。


太陽能板 單晶:100Wp ,每塊17.5VDC、25W,4塊并聯組成17.5DC,100W,總功率不超過,150W
DC MAX輸入電流 10A
AC MAX輸出功率 100Watt
DC MAX輸入開路電壓 21 VDC
DC輸入工作電壓范圍 10.5~62VDC
最大輸出功率因數 0.99
DC輸入反壓保護 FUSE
AC輸出電壓范圍 (230V版本:180~260VAC)
AC應用頻率范圍 45-53Hz/55Hz~63Hz
輸出總諧波失真 THDIAC <5%
交流電相位差 <0.5%
孤島效應保護 VAC;f AC
輸出短路保護 電流限制
LED顯示方式 功率指示;電壓指示;AC頻率指示;過壓指示
待機功耗 <1W
夜間功率 <1W
環境溫度范圍 -25 ℃~60℃
環境濕度 0~99%(Indoor Type Design)
電磁兼容 EN50081.part1   EN50082.part1
電網擾動 EN61000-3-2  安規EN62109
電網檢測 DIN VDE 1026
 4、5、控制單元
? 400W/12V 高性能風光互補智能控制器(Zigbee無線傳輸、RS232串口輸出)
? 轉速傳感器:0-9999rmp/s  風力發電機轉速檢測顯示
? 溫度傳感器:-10℃~100℃(室外)
4、6、控制柜外形尺寸:740×655×1760(mm)
4、7、太陽能電池板外形尺寸:536×477×25(mm)×4塊
4、8、風機及發電機組柜外形尺寸:600×600×740(mm)
4、9、工作環境:溫度-5℃-40℃   濕度:85% 25℃  海拔:4000m
實驗實訓內容
1、太陽能發電設備、風能發電設備的認識實驗;
2、太陽能控制部分實驗(包括:太陽能電池原理、太陽能光伏能量轉換、環境對光伏轉換影響、太陽能光伏系統直接負載、光伏控制型太陽能系統發電、光伏型控制器工作原理、光伏型控制器充放電保護、太陽能系統路燈控制、蓄電池充放電特性及過壓欠壓保護、具備對蓄電池的智能化管理和充電溫度補償和充電溫度補償?shù)龋?br /> 3、風力發電部分實驗(包括:限速機械保護系統原理、限速電控保護系統原理、風與光互補最大功率點跟蹤控制、風機過功率保護、不同轉速下風力發電曲線、風向檢測、獨立風機系統、蓄電池充放電及過壓欠壓保護等);
4、并網部分實驗(包括:MPPT(最大功率跟蹤點)跟蹤、孤島保護、通訊控制并/脫網、電網擾動、發電功率測量、并網原理等);
5、逆變器部分實驗(包括:逆變?cè)?、逆變過載保護、逆變器與市電互補、逆變器欠過壓保護等),系統整體實驗(包括:風力發電與太陽發電相關測量技術、風力發電與太陽能發電相關控制技術、風力發電與太陽能發相關變流技術、太陽能發電基礎理論原理性、太陽能發電系統設計、風力發電基礎理論與應用技術仿真、分布式風力發電與太陽能發電互補供電系統控制技術仿真、并網逆變器系統穩定性仿真、太陽能發電系統用逆變器調和設計仿真等);
6、PLC編程實驗,變頻器控制異步電機實驗等實驗內容。
系統基本配置單
風力發電單元
序號 名稱 技術參數 數量
1 水平軸永磁同步風力發電機 額定功率:400W
輸出(整流)電壓:> +12V
葉片旋轉直徑:1.2m
葉片數量:3個
葉片材質:玻璃纖維
啟動風速:1.5m/s
切入風速:3.0m/s
安全風速:40 m/s
偏航方式:被動式偏航
1
2 風速儀 輸出電壓:0-5V
風碗數:3個
1
3 軸流通風機 風量:21798m3/h
電壓:380V(由變頻器控制)
全壓:279Pa
頻率:50Hz
功率:2.2Kw
轉速:1440r/min
軸流風機支架
軸流風機框罩
1
4 風速調節機構
(變頻調速器)
電    壓:380V
功    率:2.2KW
工作頻率:50Hz
輸出頻率:0-100Hz
1
光伏發電單元
序號 名稱 技術參數 數量
1 電池組件 功率:25W
誤差:±5%
輸出電壓:17.2V
輸出電流:1.47A
開路電壓:21.4V
短路電流:1.55A
工作環境溫度:45℃±2℃
尺寸:430×430×28mm
4
2 追日傳感器 輸出電壓:0-5V
跟蹤精度:1度
結構:4電橋
1
3 投射燈 拱形圓弧結構
電壓:220V
頻率:50Hz
電流:1.36A
最大功率:2100W(7個)
7
4 追日機構 結構:渦輪蝸桿結構(減速箱)
驅動:直流電機
軸數:雙軸二維
1
風力供電單元
序號 名稱 技術參數 數量
1 電源控制單元 含漏電保護斷路器,狀態指示燈、電源插座 1
2 風電控制電源單元 含風機輸入開關,交流、直流,狀態指示燈 1
3 交流輸入單元 電流表: AC 0-20A
電壓表: AC 0-50V
1
4 風力供電控制單元 軸流風機控制:給風、停止
自動控制:啟動、急停
1
5 變頻器 RB-600-2.2KW 1
光伏供電單元
序號 名稱 技術參數 數量
1 電源控制單元 含漏電保護斷路器,狀態指示燈、電源插座 1
2 光伏控制電源單元 含光伏輸入開關,交流、直流,狀態指示燈 1
3 直流輸入單元 電流表:DC 0-5A
電壓表:DC 0-50V
1
4 光伏供電控制單元 電池板跟蹤方向:東、南、西、北
投光燈控制:燈1~燈7
投光燈運動方向:東西、西東、停止
自動控制:啟動、急停
1
5 PLC S7-200 CPU226 1
6 可調電阻 范圍:0-1000Ω,無級可調(有刻度) 1
逆變與負載單元
序號 名稱 技術參數 數量
1 逆變輸出顯示單元 電流表:AC 0-5A
電壓表:AC 0-500V
1
2 逆變控制電源單元 含漏電保護斷路器,交流、直流,狀態指示燈 1
3 離網逆變模塊 輸入電壓:DC12V
輸入電壓范圍:DC9.5V-15.5V
輸出電壓:AC220V±5%
額定輸出電流:1.4A
輸出頻率:50Hz±0.5Hz
額定功率:300VA
輸出波形:正弦波
波形失真:<5%
轉換效率:>85%
1
4 并網逆變模塊 輸入電壓:DC12V
輸入電壓范圍:DC10.8V-28V (MPPT)
輸出電壓:AC176V-265±5%
額定輸出電流:1.2A
輸出頻率:45-55Hz±0.5Hz,自動調節
額定功率:300VA
輸出波形:正弦波
波形失真:<5%
1
5 開關電源 型號:SY-120-12
輸入電壓:AC 220V
輸出電壓:DC 12V
輸出電流:5A
1
6 交流感性負載 功率:40W
電壓:AC220V
轉速:1350rpm
1
7 交流阻性負載 白熾燈、0-100W 1
  直流感性負載 直流減速電機 1
8 直流阻性負載 可變電阻器,功率0-100W 1
7 閥控密封式鉛酸蓄電池 容量   12V 100Ah
重量   32kg
尺寸   410mm×172mm×210mm
1
監控系統
序號 名稱 技術參數 數量
1 工控一體機 4個串口,含鍵盤鼠標(客戶自備) 1
2 監控軟件 風光互補系統專用軟件 1
實驗柜
序號 名稱 技術參數 數量
1 標準控制柜 豎式網孔板基本結構:下方為工具箱+4個輪子,上方為豎式網孔板
尺寸:700(長)×700(寬×1600(高)
外框架構成:A3冷軋板鈑金噴塑;
監控面板配有推拉式抽屜;
控制柜底部裝有滑輪。
4
2 微軟操作系統軟件   1
3 通訊電纜   1
4 操作手冊 風光互補發電系統操作手冊
