SG-T31 太陽能熱水系統能效等級檢測儀

時間:2022-01-21 11:22:07

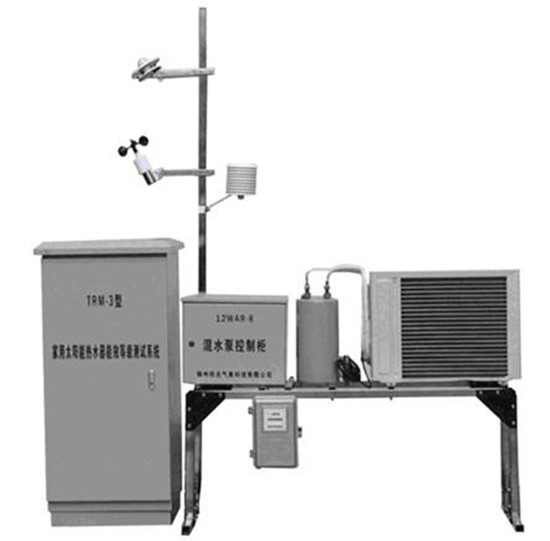

SG-T31 太陽能熱水系統能效等級檢測儀



SG-T31 太陽能熱水系統能效等級檢測儀為滿足能效等級測評需要推出的專業檢測儀器,實用性強,對單臺熱水器熱性能測試方便快捷,精度較高,整個測試過程自動化進行(室內微機控制檢測過程),由微機直接生成能效等級報告,是廣大太陽能熱水器生產廠家,質檢中心,科研機構基本具備的試驗儀器。

一、測試太陽能熱水器類型
1.緊湊式家用太陽能熱水系統
2. 分離直接式(分體單回路)家用太陽能熱水系統
3. 分離間接式(分體雙回路) 家用太陽能熱水系統
4. 悶曬式家用太陽能熱水系統

二、執行國家標準
GB/(家用太陽能熱水系統能效限定值及能效等級),按照國標GB/T18708,GB/T19141,GB/T25967-2010,GB/T25966-2010等要求方法試驗(熱性能推薦混水法測試),系統指標符合國標中檢測儀器指標要求。
測試項目:熱性能,悶曬,空曬,外熱沖擊,內熱沖擊。

三、產品運行環境
1、環境溫度 -40℃~60℃
2、相對濕度 ≤90%
3、適用電源 220V(±10%),50Hz(±2%)

四.系統組成
1. 自動控制柜
2. 太陽能熱水系統恒溫機組
3. 測試傳感器
4. 太陽能熱水系統能效等級檢測儀
5. 太陽能熱水系統能效等級測評軟件

五、技術指標及特點



系統結構及使用環境要求
系統體積較小,集成一體化結構重量:169公斤共兩件機柜按照室外防水等級設計,支架為不銹鋼材料自作,所有部件滿足室外全天候工作,現場供電:交流220V20A
水源:滿足太陽能熱水器用水要求,有上下水,當?shù)卣W詠硭畨毫?br style="margin: 0px; padding: 0px; list-style: none;" /> 場地:室外正南5米內無陽光遮擋,儀器占地面積2平米,室內一臺計算機空間即可
適用環境,溫度:-30度---50度濕度:0---95%



系統功能
A、系統測試簡單方便,一人就可以完成,只要將被測試的熱水器及上下水管路(4根管)連接完畢就可以測試。
B、系統自動化程度較高,一人操作室內微機自動完成上水,控溫,混水,測試,放水,打印能效測評報告等所有的測試過程。
C、測試軟件采用工業動態圖形設計模式,數據與能效曲線并存,界面清晰直觀,完全滿足太陽能熱水系統能效測評等級標準。




測試精度
A、系統選用進口PID做為溫度核心控制部件,自冷與加熱技術互補運行,專業的自冷機組及冷水可調循環裝置提高了控溫精度。系統控溫精度:0.2
B、內部設有多路高溫電磁閥進行邏輯組合,實現所有檢測過程的自動運行,微循環水泵保證系統水介質的溫度穩定性,穩定度:0.2
C、測試傳感器采用專業室外水路檢測傳感器,穩定性及精度經過專業抗老化處理,可在室外常年穩定工作,內嵌式管路安裝技術,保證了傳感器的安全性及測量精度。

太陽輻射
A.通道數:1通道(總輻射)B.測量范圍:0~2000W/m2
C.測量精度:小于5%D.顯示分辨率:1W/m2
E.顯示內容:瞬時值,小時累計量,日累計量等
水箱溫度 A.通道數:4路B.測量范圍:0~100℃C.測量精度:±0.2℃
D.顯示分辨率:0.1℃,不銹鋼封裝,¢4*40mm,全密封,防腐,放水

環境溫度
A.通道數:1路B.測量范圍:-40~70℃C.測量精度:±0.2℃
D.顯示分辨率:0.1℃,不銹鋼封裝,¢4*40mm,全密封,防腐,放水,帶防輻射罩
進出水流量 A.通道數:1路B.測量范圍:0.2~1.2(立方米/小時)
C.耐水溫:0~120度D.測量精度;<0.5%
環境風速 A.通道數:1路B.測量范圍:0~70米/秒C.測量精度:±0.3米/秒

B、太陽能熱水系統能效等級檢測儀(管理軟件一套)
此軟件支持(GB18708, GB/T19141,家用太陽能熱水系統能效限定值及能效等級)等國標要求,自動打印能效等級報告,在windows2000以上環境即可運行,實時顯示各路數據,檢測數據自動存儲(存儲時間可以設定),自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖,與打印機相連自動打印,數據存儲格式為EXCEL標準格式,可供其它軟件調用。

C、太陽能熱水系統能效等級檢測儀
采用高性能微處理器為主控CPU,大容量數據存儲器,可連續存儲數據4000條以上,數據采樣率高于0.5秒/通道,工業控制標準設計,便攜式防震結構,大屏幕液晶顯示屏,輕觸薄膜按鍵,操作簡單。適合在惡劣工業環境使用。具有停電保護功能,當交流電停電后,由充電電池供電,可維持24小時以上。
外觀尺寸:金屬外殼350×150×300(mm)。
數據存儲容量:4000條數據。
數據存儲內容:時間(真太陽時間),太陽輻射(瞬時功率,日累計量),溫度(環境溫度,水溫,集熱器溫度),風速,流量等信息。
顯示內容:時間(真太陽時間),太陽輻射(瞬時功率,日累計量),溫度(環境溫度,水溫,集熱器溫度),風速,流量等信息。
系統結構:全部室外防雨結構設計,安裝室外,常年觀測太陽輻射環境值,隨時可對太陽能熱水器進行檢測。

D、強大網絡通訊功能:(配備無線GPRS模塊可與“太陽能資源監測網”數據共享)
該系統支持有線(標準RS232/RS485/RJ45通訊接口)和無線(GSM/GPRS/CDMA)兩種通訊方式。有線通訊方式,增加驅動器后距離可達1000米,實時傳送采集數據;無線通訊方式,系統配置無線通訊控制器后可實現監測中心對各監測站點的遠程實時監控,系統采用信號良好、覆蓋率高、支持短信和IP協議的GSM/GPRS/CDMA網絡通訊技術,不受距離限制,數據傳輸可靠。

E、太陽能熱水系統恒溫機組
太陽能熱水系統恒溫機組主要完成太陽能熱水器測試中對使用介質(水)的控制作用,以滿足檢測條件。
1.全自動控制水的運行:12WAR-8型太陽能熱水系統混水控制柜
內部實現高溫電磁閥的水路邏輯組合,通過智能控制器,可實現對被測系統的上水,放水,混水等功能。并通過混合攪拌,使水箱中水溫均勻一致,滿足測試需要。
A.流 量: 400L/h---600L/h(可調)
B.水泵功率:輸入功率 90W
C.進出口內徑:12mm
D.額定電壓:220V
E.室外防水結構設計,保溫等級:3級
F.重 量:28KG
G.支架結構:整體采用不銹鋼材料制作,框架結構,組合安裝方式。尺寸:2.5*0.6*1.5米

F、高精度水溫自動控制裝置
系統選用進口PID做為溫度核心控制部件,自冷與加熱技術互補運行,專業的自冷機組及冷水自調整循環裝置提高了控溫精度,內熱式管路加溫部件可提高升溫速度,一體化式管路測溫傳感器使控溫精度更加提高。
1.溫度控制范圍:5℃~80℃,精度:±0.2℃
2.溫度穩定范圍:50℃~80℃,精度:±0.2℃
3.流量控制范圍:0~0.25m3/h,精度:<0.5%
4.壓力控制范圍:0~0.1MPA,精度:<50PA
5.供電電壓:380V(±10%),50Hz(±2%),功率:4KW
6.重量:90Kg

六、基本配置及報價

序號 名稱 型號 數量 單位
1 太陽能熱水系統能效等級檢測儀   1 臺
2 太陽總輻射傳感器 TBQ-2 1 臺
3 精密溫度傳感器 PTWD-2A 4
4 環境溫度傳感器(帶防輻射罩) PTWD-2AF 1
5 數字風速傳感器 EC-9S 1 臺
6 家用太陽能熱水系統能效限定值及能效等級軟件 TRM-3 1
7 流量傳感器 LW-B 1 臺
8 自動控制柜 TRM-TZT 1 臺
9 太陽能熱水系統恒溫機組 TRM-CZ-HW2 1 臺
10 微機+打印機 聯想 1 臺

七、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證、質量保證書等全套資料。
