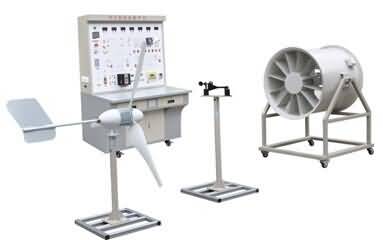

SG-T09風力發電系統教學實驗平臺

時間:2022-03-13 11:32:24

SG-T09風力發電系統教學實驗平臺



一、概述:
風力發電教學實驗系統是由發電單元、充電單元、電力蓄能單元、逆變模塊、控制單元、載單元、顯示單元共七大單元系統組成,系統能進行風力發電相關全過程實驗,是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。

二、風力發電系統教學實驗平臺特點:
1、系統實驗平臺集成了室內溫/濕度儀,風速測量系統,讓使用者操作起來更直觀。
2、系統采用數字化DSP技術,對蓄電池充放電進行全智能化的管理。
3、系統面板上采用直觀的數字儀表和液晶顯示,讓用戶即時了解系統工作狀態。
4、系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
5、風力發電教學實驗系統,可以讓實訓學生自行拆裝移動,使用簡便、節能環保、無污染。
6、增加分布式發電原理與實驗模塊,讓學生增加對新知識的理解

三、風力發電系統教學實驗平臺技術參數:
風力系統:
1、風輪直徑:1.65(m)
2、啟動風速:1.5(m/s)
3、額定風速:12(m/s)
4、安全風速:35(m/s)
5、工作形式:上風式永磁同步發電機
6、 風葉旋轉方向:順時針
7、風葉數量:3(片)
8、風葉材料:玻璃增強聚丙烯材料
9、電機材料:鋁合金&不銹鋼
10、模擬風洞:風量:34073 m3/h,1275Pa-2138Pa,2.2kW;
充電系統:
1、額定功率:400(W)
2、額定電壓:12/24(V)
3、額定電流:33.3/16.7(A)
電力蓄能系統(機內):
1、儲能形式:閥控式密封鉛酸蓄電池
2、額定電壓:12V
3、額定容量:100Ah
4、充電方法(恒壓),循環︰最大充電電流為5.6A
逆變模塊系統(機內):
1、直流輸入電壓:10.5~16.8 VDC
2、額定蔬出功率:300W
3、輸出電壓:110/220VAC
4、輸出波形:純正弦波
5、輸出頻率:50Hz
6、工作效率:85%
7、功率因數:>0.88
8、波形失真率≤5%
9、工作環境:溫度-20℃~50℃
10、相對濕度:﹤90﹪(25℃)
11、保護功能:極性反接、短路、過熱、過載保護
控制模塊系統
1、工作電壓:12VDC
2、充電功率:500W
3、風機功率:400W
4、充電方式:PWM脈寬調制
5、充電最大電流 16.5A
6、過放保護電壓 10.5V
7、過放恢復電壓 12.6V
8、輸出保護電壓 16.2V
9、卸載開始電壓(出廠值)15V
10、卸載開始電流(出廠值) 12A
11、控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電12、池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償?shù)裙δ埽?/span>

負載模塊裝置系統:
 1、風扇:×1個,額定電壓:12/24V,工作電流:1.25A,功率:15W
 2、交通燈:1組(R,G,B),額定電壓:12/24V,工作電流:0.8A,功率:9.6W
 3、馬達:×1個,額定電壓:12/24V,工作電流:0.35A,功率:5W  轉速:20rmp/min
 4、交流LED燈×1個,交流節能燈×1個
 5、直流模擬負載:12V/24V/28WLED路燈板,帶PWM調光功能,輸出功率可設置
顯示裝置系統:
 1、直流電流表:× 1個,20A, 顯示模式︰0.5”LED
 2、直流電壓表:× 1個,50V, 顯示模式︰0.5”LED
 3、交流電壓表:× 1個,500V,顯示模式︰0.5”LED
 4、交流電流表:× 1個,5A,  顯示模式︰0.5”LED
 5、交流電壓表:× 1個,50V, 顯示模式︰0.5”LED
 6、交流電流表:× 1個,50A, 顯示模式︰0.5”LED
 7、時間、溫/濕度表:× 1個,-20~99.9℃  顯示時間,室內溫、濕度
 8、風機轉速表:× 1個,5A,  顯示模式︰0.5”LED
 9、風速風向儀:風速:0~45M/S
 風向:0~360°
 精度±0.3M/S±3°
 工作電源:AC220V,50HZ,DC12V可選
 過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口
電氣開關操作柜:
  1、交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
  2、儀表顯示、控制按鈕(開關)、智能型風光互補控制器、風速儀、鼓風機調速。
監控軟件:
 1、PC監控模塊:監控主機、監控軟件。
 2、顯示內容:蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率,能量模擬圖,當前風速(米/秒),當前風向(度),當前風力資源平估。

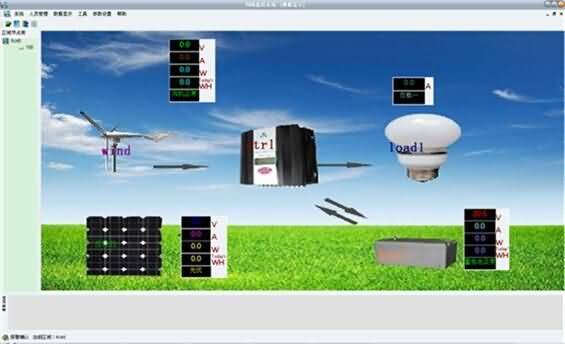

SG-T09風力發電系統教學實驗平臺(圖2)SG-T09風力發電系統教學實驗平臺(圖3)
 系統工作數據主界面(可切換不同曲線界面)

四、實驗內容:
實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電系統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控制技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢復、過充保護、過充恢復、均充保護、均充恢復、浮充保護、浮充恢復
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電系統的直接負載實驗
實驗10.風力發電系統的風速變化影響實驗
實驗11.限速機械保護系統原理實驗
實驗12.限速電控保護系統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機系統實驗
實驗18. 綜合實驗。

五、
風力發電系統教學實驗平臺設備清單:
序號 名     稱 型  號 數 量 單 位 價 格
1 風力發電系統操作臺   1
2 400W風力發電機   1
3 塔架、拉索   1
4 轉速儀表(含支架)   1
5 風力發電控制器   1
6 蓄電池組55Ah   2
7 實驗附件   1
8 軟件   1
