SGGD-12 低壓供配電技術實訓裝置

時間：2022-03-04 16:10:13

一、概述
低壓供配電技術實訓裝置是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

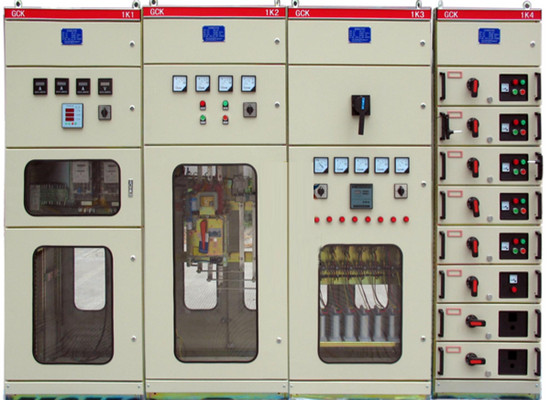

標準配置（單回路供電）是由進線柜(受電柜)、計量柜、補償柜、低壓出線柜（饋電柜）組成。
采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。

低壓供配電技術實訓裝置具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。

二、低壓供配電技術實訓裝置的功能和實訓項目
包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。

部分實訓項目：
1、配電系統運行方式實訓
2、低壓配電設備的倒合閘操作實訓
3、互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、安全操作規程培訓
12、供配電工、維修電工職業技能鑒定考核訓練

三、低壓供配電技術實訓裝置主要配置、功能及主要性能、技術指標

序號	設備名稱	規格/型號	數量（套）	用途	功能要求	主要性能及技術指標
1	進線柜	GCK	1	總電源控制	1、附進線帶漏電空氣開關（板后操作） 2、主斷路器可以手動操作也可以電動操作 3、帶有進線電壓指示儀表 4、可以進行各相電壓轉換操作 5、有三相電流指示儀表 6、斷路器板前操作 7、設備帶有前后有隔離保護鋼板 8、前后開有觀察窗 9、進線方式：上下均可進出線	1、斷路器：DW15-630/160A 2、電壓表：6L2-V 450V 3、電流表：6L2-A 4、互感器：BH-0.66 5、電壓轉換開關：LW5-16YH3/3 6、空氣開關（帶漏電保護）：DZ15LE
2	計量柜	GCK	1	電能計量	1. 有功功率顯示 2. 無功功率顯示 3. 有功電能計量 4. 無功電能計量 5. 綜合顯示儀表 6. 電壓顯示 7. 電流顯示 8. 前后開有必要的觀察窗	1. 電流互感器：BH-0.66 2. 三相四線有功電度表：DTS196 3. 三相四線無功電度表：DXS196 4. 有功功率顯示：6L2-KW 5. 無功功率顯示：6L2-VAR 6. 電壓表（指針式）：6L2-V 7. 電流表（指針式）：6L2-A 8. 綜合顯示儀表（數顯式）：PY194E-2S4
3	補償柜	GCK	1	功率因數補償	1. 手動控制功能 2. 自動控制功能 3. 補償電容自動放電功能 4. 補償電容自恢復功能 5. 前后帶有觀察窗 6. 電容保護采用斷路器保護 7. 功率因數顯示 8. 前后開有觀察窗	1. 補償電容器：BSMJ0.4 2. 接觸器：CJ19 3. 小型斷路器：DZ47 4. 功率因數表：6L2-C0$ 5. 自動補償控制器：JKL5CF
4	出線柜（動力及照明柜）	GCK	1	動力及照明控制	1. 抽屜式，帶有機械連鎖機構， 2. 帶有隔室 3. 每個控制單元帶有斷電保護和電壓指示 4. 每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A	1. 塑殼開關：AAM1 2. 接觸器：CJX4 3. 電壓表：99T1

四、其他
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在最高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟以保證安全。
⑤、受電開關及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。

低壓供配電技術實訓裝置配置清單
序號	組件名稱	規格型號	單位	數量	備注
1	殼體	GCK 20008001000	臺	1	高寬深
2	主斷路器	萬能式斷路器	個	1	控制電壓220V
3	漏電斷路器	DZ15LE-100/4901 100A	個	1	100~300MA
4	電流表	6L2-100/5	個	3
5	電壓表	6L2-450V	個	1
6	信號燈	ND16-22/220V	個	2	紅綠各1個
7	按鈕	NP2-BA	個	2	紅綠各1個
8	中間繼電器	JZX-22F/2Z AC220V	個	1
9	端子	UK-2.5	片	10
10	熔斷器	RT28-32/3A	套	5
11	轉換開關	LW5D-16/3	個	1	電壓轉換
12	漏電斷路器	DZ15LE-63/4300 16A	個	1
13	電流互感器	BH0.66 100/5	個	3
14	鋁排		套	1
15	電線及輔助材料		套	1
電能計量柜
序號	組件名稱	規格型號	單位	數量	備注
1	殼體	GCK 20008001000	臺	1	高寬深
2	三相四線有功電度表	DTS862-4	個	1
3	三相三線無功電度表	DS862-4	個	1
4	電壓表	PZ777	個	1	數顯式
5	電流表	PA777	個	1	數顯式
6	多功能儀表	PD777	個	1	數顯式
7	轉換開關	LW5D-16/3	個	1	電壓轉換
8	端子	UK-2.5	片	20
9	熔斷器	RT28-32/3A	套	5
10	電流互感器	BH0.66 100/5	個	3
11	鋁排		套	1
12	電線及輔助材料		套	1
功率補償柜
序號	組件名稱	規格型號	單位	數量	備注
1	殼體	GCK 20008001000	臺	1	高寬深
2	隔離開關	QSA-160A/3	個	1
3	小型斷路器	DZ47-60/3 16A	個	8
4	電容接觸器	CJ19-2510A	個	8	控制電壓220V
5	電容器	BZMJ-0.4-6KVAR	個	8
6	電流表	6L2-100/5	個	3
7	電壓表	6L2-450V	個	1
8	電流互感器	BH0.66 100/5	個	3
9	功率補償控制器	NKW-8	個	1
10	功率補償轉換開關	UK-2.5	片	20	手自動切換
11	信號燈	ND16-22/220V	套	8	紅色
12	電流互感器	BH0.66 100/5	個	3
13	鋁排		套	1
16	電線及輔助材料		套	1
出線柜
序號	組件名稱	規格型號	單位	數量	備注
1	殼體	GCK 20001000800	臺	1
2	塑殼斷路器	智能塑殼斷路器	個	6
3	接觸器	CJX2-1810	個	5	控制電壓220V
4	按鈕	NP2-BA	個	10	紅綠各5個
5	信號燈	ND16-22/220V	套	11	紅6綠5
6	熔斷器	RT28-32/3A	套	6
7	電流表	99T1 50/5	個	6
8	鋁排		套	1
9	電線及輔助材料		套	1
