SG-DCZ28 信號基礎設備綜合練功臺(I型)

時間:2022-03-14 15:30:32

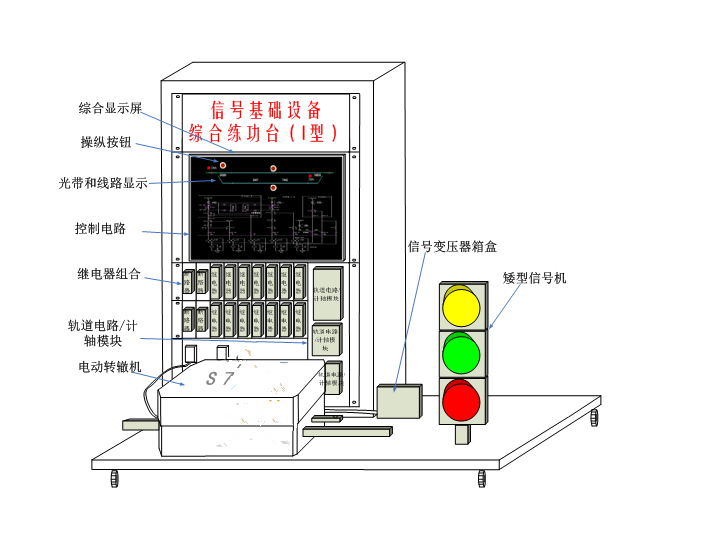

信號基礎設備綜合練功臺(I型)由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。

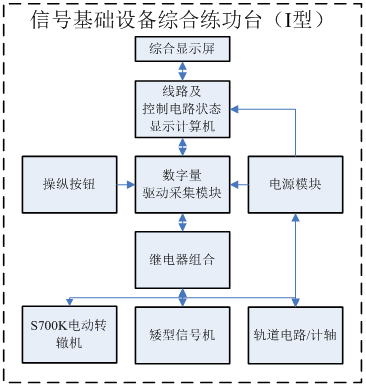

信號基礎設備綜合練功臺(I型)通過道岔操縱按鈕接通道岔控制電路,控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后,在綜合顯示屏上顯示繼電器線圈和接點狀態,并勾通相應的表示電路,點亮對應的表示燈。當轉轍機不到位或故障時,給出相應提示。通過操縱按鈕接通信號機控制電路,控制各種信號顯示的開放和關閉,并能在信號控制電路上顯示相應的光帶電路,反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬,采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭,在綜合顯示屏上顯示軌道相關狀態,在軌道狀態發生變化時并勾通相應的表示電路,點亮對應的表示燈。平臺各部件間接口如下圖所示:


該環境還能進行道岔組合配線、導通試驗、S700K轉轍機、軌道電路/計軸、信號機設備培訓和教學。
信號機設備培訓和教學。

序號 設備名稱 規格 單位 數量
1 信號組合柜 定制,且需符合鐵標要求 臺 1
2 信號繼電器 S700K轉轍機控制定型組合繼電器 個 19
3 轉轍機 S700K三相交流電動轉轍機 臺 1
4 信號機及基礎平臺 鐵路信號專用色燈信號機 1
5 信號變壓器 BX-30 1
6 XB箱及基礎平臺   臺 1
7 線路及控制電路狀態顯示計算機 定制 臺 1
8 綜合顯示屏 高分辨率顯示器 臺 1
9 數字量驅動采集模塊 多路輸入輸出 1
10 電源模塊   臺 1
11 斷路器     8
12 練功平臺車 定制 臺 1
13 動作桿與表示桿間連桿   1
14 繼電器座、盲板、機柜安裝輔件   1
15 機柜配線(含連接器和電纜、配線等)   1
