一、概述

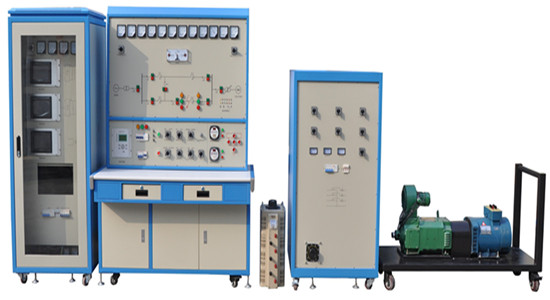

電力系統綜合自動化技能實訓考核平臺由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。

電力系統綜合自動化技能實訓考核平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事發電人員的培訓。

二、特點
1.自動裝置全部采用7吋彩色人機界面顯示，直觀、清晰

2.自動裝置將指示燈和按鍵組合在人機界面上，美觀、簡潔、操作方便

3.自動裝置采用軟件調試和校準，調試人員不拆面板即可調試

4.自動裝置人機界面上可以直接設置系統運行參數，及實時顯示運行狀態

5.具有完善的人身保護功能

三、實訓項目
1. 原動機的起動與運轉
l 調速裝置操作
l 調速裝置及原動機控制

2. 發電機機電特性
l 發電機的空載特性曲線測試
l 發電機的短路特性曲線測試
l 發電機外特性及調整特性
l 發電機零功率因數負載特性

3. 同步發電機勵磁控制
l 微機勵磁裝置基本操作
l 不同α角（控制角）勵磁電壓波形觀測
l 同步發電機起勵
l 控制方式及其相互切換
l 逆變滅磁和跳滅磁開關滅磁
l 伏赫限制
l 欠勵限制
l 同步發電機強勵
l 調差特性
l 過勵限制

4. 準同期并列運行
l 微機準同期裝置基本操作
l 自動準同期條件測試
l 線性整步電壓形成（相敏環節）測試
l 導前時間整定及測量方法
l 壓差、頻差和相差閉鎖與整定
l 手動準同期并網
l 半自動準同期并網
l 自動準同期并網

5. 單機----無窮大系統穩定運行方式
l 單回路穩態對稱運行
l 雙回路和單回路的穩態對稱運行比較
l 單回路穩態非全相運行

6. 單機帶負荷
l 獨立系統特性
l 投、切不同負荷
l 單機甩負荷

7. 電力系統功率特性（功角）和功率極限（靜態穩定性）
l 無調節勵磁時，功率特性和功率極限的測定
l 手動調節勵磁時，功率特性和功率極限的測定
l 微機自并勵時，功率特性和功率極限的測定
l 微機他勵時，功率特性和功率極限的測定
l 單回路、雙回路輸送功率與功角關系
l 提高電力系統靜態穩定性

8. 電力系統暫態穩定性
l 短路類型對電力系統暫態穩定性的影響
l 故障切除時間對暫態穩定的影響
l 有無強勵磁對暫態穩定性影響試驗
l 線路重合閘及其對系統暫態穩定性影響
l 同步發電機異步運行和再同步
l 提高電力系統暫態穩定性的措施

四、電力系統綜合自動化技能實訓考核平臺配置清單

序號	名稱	規格型號	單位	數量
	三相同步發電機		臺	1
	Z4型直流電動機		臺	1
	三相自耦調壓器		臺	1
	模擬輸電線路和短路電抗		只	8
	電流互感器		只	3
	電壓互感器		只	6
	電力儀表		只	22
	交流接觸器		只	9
	交，直流繼電器		只	25
	轉換開關		只	8
	各類按鈕		只	14
	無窮大系統		臺	1
	微機調速器		臺	1
	微機勵磁裝置		臺	1
	微機準同期裝置		臺	1
	調速、勵磁同步變壓器		臺	4
	觸發控制模塊		臺	3
	微機保護裝置		套	1
	發電機、變壓器組控制屏		臺	1
	發電廠系統道閘控制屏		臺	1
	負載柜（包含感性和阻性負載）		臺	1
	實訓指導書		本	1
