一、現場總線自動化綜合控制實訓系統特點
在本系統中，采用了一臺教師機，構成PLC主機網絡系統組成，實現1：N通信，一臺教師機電腦（工程師站）通過PROFIBUS DP上的S7-300(主站)與S7－1200PLC主機（從站）進行通信。教師機作為現場采集/現場監控/遠程網絡監控的系統監控計算機。
二、現場總線自動化綜合控制實訓系統技術性能
1、輸入電壓：單相三線制 ～220V±10% 50Hz
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1KVA
4、外形尺寸：120cm×70cm×105cm
三、現場總線自動化綜合控制實訓系統組成

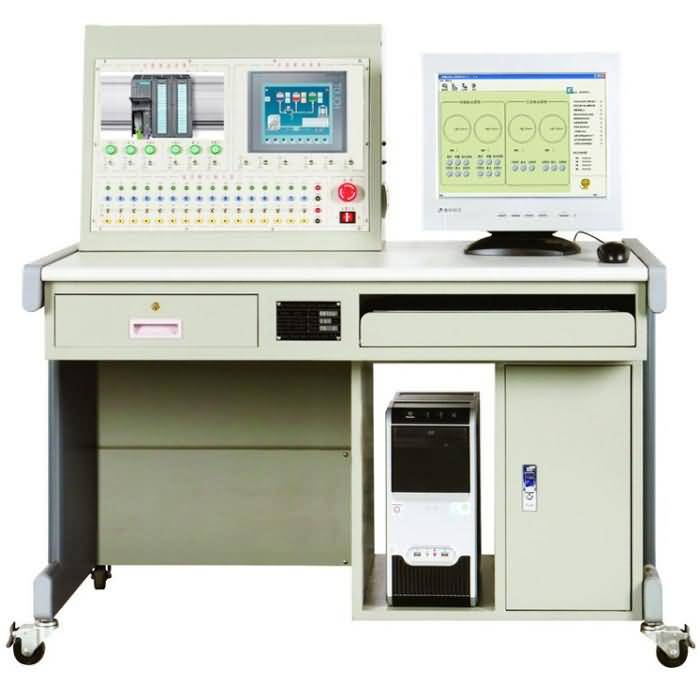

1、本實驗裝置由實訓桌、實訓平臺等組成。
2、PLC實訓組件
配置西門子CPU 317-2 PN/DP一臺,24DC供電，1MB內存，帶MPI/PROFIBUS DP 主/從接口;MMC存儲卡128K字節；USB/MPI編程下載線。
3、觸摸屏：彩色7寸 KTP700一臺 DP/MPI接口 8個功能鍵 以太網接口。
4、PROGIBUS-DP 現場總線網孔CP5611 一張
5、網絡配件 1套
6、工控主機：雙核G1840 4G內存 硬盤容量500GB臺式機 屏幕尺寸: 20英寸，光驅類型: DVD-RW。
