一、裝置概述
電氣安裝與維修實訓考核裝置是在“中國制造2025”的戰略指引下，以企業行業產品更新?lián)Q代和技術升級改造為背景，把握電氣安裝與維修的核心技能，涉及的內容包括動力控制線路，照明控制線路等線路的規范安裝及維修；PLC、變頻器、觸摸屏、傳感器等現代電氣元器件的規范安裝使用和參數設置，交直流電機、步進電動機、伺服電動機的安裝規范與參數設置；常規機床維修排故、電氣控制線路故障的檢測與分析等開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。
電氣安裝與維修實訓考核裝置，采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
★鋼制鏤空方形樑骨的使用，使該裝置結構牢固，外形美觀，便于連接，更主要的是能實現暗管掩引等技術的真實操作，并實現兩套，四套設備的聯合使用。
★新型電源控制模塊，結構精巧，功能強大，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，與裝置豎梁完美銜接，作為設備入線控制，讓設備的安全系數再次提升了一個等級。
★掛板支架的設計，讓掛板安全牢固的安裝于設備上面，不占用空間，掛板可隨時更換，搭配機床智能考核裝置，讓裝置的功能進一步的得到發揮。
電氣安裝與維修實訓考核裝置，可進行電工安裝。如橋架安裝、PVC管安裝、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
二、技術指標
1) 工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2) 工作環境：用絕緣地板（或使用絕緣地毯）；
3) 實訓裝置外形尺寸：長2006mm×寬1003mm×高2410mm
4) 實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
5) 最大功率消耗 ≤1.5KW
6) 安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
三、實訓項目舉例
1、電表箱的安裝
2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
6、節能燈的安裝
7、PVC管的處理與布置
8、PVC管的穿線
9、開關與插座的安裝
10、分線盒的安裝
11、線路分配設計
12、施工規范的學習與訓練
13、安全施工要求學習與訓練
14、兩地控制一盞燈
15、線槽布線施工訓練
16、隱蔽工程施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
19、電氣控制箱的安裝
20、電氣控制電路安裝實訓
1) 三相異步電動機直接起動、停車的控制電路連接；
2) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
3) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
6) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
7) 定子繞組串聯電阻啟動控制電路的連接；
8) 三相交流異步電動機能耗制動控制電路的連接；
9) 三相交流異步電動機反接制動控制電路的連接；
10) 多臺（3臺及以下）電動機的順序控制電路的連接
11) 電動機的往返行程控制電路的連接；
12) 直流電動機的正反轉控制；
13) 直流電機的調速實驗；
14) 普通車床控制電路的連接；
15) 電動葫蘆控制電路的連接；
16) 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
17) 兩地控制電路的連接；
18) 按鈕切換的雙速電動機調速控制電路的連接；
19) 時間繼電器切換的雙速電動機調速控制電路的連接；
20) 離心開關配合的反接制動控制電路的連接；
21、變頻器面板功能參數設置和操作實訓；
22、變頻器對電機點動控制、啟停控制；
23、電機轉速多段控制；
24、工頻、變頻切換控制；
25、基于模擬量控制的電機開環調速；
26、基于面板操作的電機開環調速；
27、變頻器的保護和報警功能實訓；
28、基于PLC的變頻器開環調速；
29、PLC控制電機順序啟動；
30、PLC控制三相異步電動機Y-△啟動電路；
31、觸摸屏的參數設置；
32、觸摸屏的編程；
33、觸摸屏、PLC、變頻器的綜合實訓；
34、伺服步進電機實訓
1) 步進電機的控制；
2) 步進驅動器的參數設置；
3) 步進電機的PLC開環控制；
4) 基于步進電機控制
5) 交流伺服電機的控制；
6) 交流伺服驅動器的參數設置；
7) 交流伺服電機的PLC半閉環控制；
8) 基于伺服電機控制
9) 兩相混合式步進電機的控制
10) 交流伺服電機的位置控制實訓
35、金屬橋架的組合與安裝實訓；
36、塑料線槽的敷設實訓；
37、電氣照明電路真實故障檢測實訓；
38、電氣動力電路真實故障檢測實訓；
39、混合電路真實故障檢測實訓；
四、配置清單
1、配電箱模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
三相電子式有功電度表 |
DTS633 |
只 |
1 |
|
|
2 |
熔斷器式隔離器 |
HG1-32/30F |
套 |
1 |
3極，32A（含熔體20A）） |
|
3 |
漏電保護器 |
DZ47LE-32/D10 |
只 |
1 |
3P+N |
|
DZ47LE-32/D16 |
只 |
1 |
3P+N |
||
|
DZ47LE-32/C20 |
只 |
1 |
1P+N |
||
|
4 |
斷路器 |
DZ47-60/D32 |
只 |
1 |
3P |
|
DZ47-60/D25 |
只 |
1 |
3P |
||
|
5 |
導軌 |
C45 |
條 |
1 |
|
|
6 |
指示燈 |
AD58B-22D 220V |
只 |
3 |
紅、綠、黃各1只 |
|
7 |
接線端子排 |
TBC-20 |
條 |
1 |
7節/條 |
|
8 |
配電箱箱體 |
450mm×220mm×520mm |
只 |
1 |
含接地排、接零排 |
2、照明模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
漏電保護器 |
DZ47LE-32/C25 |
只 |
1 |
1P+N |
|
DZ47LE-32/C16 |
只 |
2 |
1P+N |
||
|
DZ47LE-32/C10 |
只 |
2 |
1P+N |
||
|
2 |
斷路器 |
DZ47-60/C32 |
只 |
1 |
2P |
|
DZ47-60/C10 |
只 |
1 |
1P |
||
|
DZ47-60/C6 |
只 |
1 |
1P |
||
|
3 |
配電箱箱體 |
PZ30-15 |
只 |
1 |
含接地排、接零排 |
3、照明套件
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
日光燈組件 |
20W |
套 |
1 |
長度65cm左右 |
|
2 |
螺口節能燈 |
9W～13W |
只 |
2 |
|
|
3 |
螺口燈座 |
86型E27燈座 |
只 |
1 |
|
|
4 |
雙開 |
86型 |
只 |
2 |
雙聯開關 |
|
5 |
雙開 |
86型 |
只 |
1 |
多聯開關 |
|
6 |
單開 |
86型 |
只 |
2 |
雙聯開關 |
|
7 |
單開 |
86型 |
只 |
1 |
多聯開關 |
|
8 |
五孔插座 |
86型（10A） |
只 |
1 |
|
|
9 |
五孔插座 |
86型（10A） |
只 |
1 |
帶開關 |
|
10 |
三孔插座 |
86型（16A） |
只 |
1 |
|
|
11 |
聲光控自動開關 |
86型 |
只 |
1 |
|
|
12 |
觸摸開關 |
86型 |
只 |
1 |
|
|
13 |
分線盒面板 |
86型 |
只 |
2 |
|
|
14 |
螺絲 |
M4×20 |
只 |
18 |
86面板螺絲 |
4、電氣控制模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
斷路器 |
DZ47-60/D10 |
只 |
1 |
3P |
|
2 |
交流接觸器 |
CJX2-0910/220V |
只 |
5 |
|
|
3 |
輔助觸頭 |
F4-22 |
只 |
5 |
|
|
4 |
PLC系統配置見最底下（包含通訊下載線） |
|
|||
|
5 |
|||||
|
6 |
|||||
|
7 |
時間繼電器 |
ST3PF AC250V |
只 |
1 |
|
|
ST3PA-A AC220V |
只 |
1 |
|
||
|
8 |
熱繼電器 |
NR2-25（獨立安裝） |
只 |
3 |
0.4A(范圍0.25~0.4A)2只 |
|
9 |
接線端子排 |
導軌式彈簧端子 |
片 |
50 |
含1節終端堵頭 |
|
10 |
開關電源 |
24V/2.5A導軌式 |
只 |
1 |
|
|
11 |
觸摸屏 |
昆侖通態 |
只 |
1 |
|
|
12 |
控制箱箱體 |
500mm×230mm×700mm |
只 |
1 |
含接地排、接零排 |
|
13 |
按鈕 |
LA68B-EA35/45 |
只 |
11 |
啟動停止各5套（紅、綠），配急停按鈕1套 |
|
14 |
指示燈 |
AD58B-22D 220V |
只 |
5 |
紅5只 |
|
15 |
選擇開關 |
LA68B -ED33 |
只 |
2 |
3檔開關 |
|
16 |
通訊線 |
LA68B -ED25 |
只 |
2 |
2擋開關 |
|
USB觸摸屏下載線 |
條 |
1 |
3米 |
||
5、電機模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
三相交流異步電動機 |
(Y-△) |
只 |
1 |
參見電機底板清單 |
|
2 |
三相交流異步電動機 |
(Y-△)帶離心開關 |
只 |
1 |
|
|
3 |
三相交流異步電動機（雙速40W） |
2/4雙速電機 |
只 |
1 |
|
|
4 |
它勵直流電動機 |
DC110V/50W |
只 |
1 |
|
|
5 |
電機單元支架 |
330mm×205mm×65mm |
套 |
2 |
左、右各二只 |
6、電機運動模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
|
1 |
步進電機 |
驅動器 |
3M458 |
臺 |
1 |
單元規格496mm×300mm |
|
電機 |
3S57Q-04079 |
|||||
|
2 |
交流伺服電機 |
驅動器 |
SV630PS2R8I |
臺 |
1 |
|
|
電機 |
MS1H1-40B30CB-T331Z X6 |
|||||
|
3 |
微動開關 |
KW7-3 |
只 |
2 |
||
|
4 |
光電傳感器 |
PM-L25 |
只 |
3 |
||
7、傳感器模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
行程開關 |
YBLX-ME/8104 |
只 |
4 |
|
|
2 |
電容式傳感器 |
ODR-D05NK |
只 |
1 |
|
|
3 |
電感式傳感器 |
OBM-D04NK |
只 |
1 |
|
|
4 |
光電式傳感器 |
JG-3D-30NK |
只 |
1 |
|
8、線路安裝器材
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
||
|
1 |
PVC線管 |
Φ16 A型 |
根 |
4 |
3米 |
||
|
Φ20 A型 |
根 |
4 |
3米 |
||||
|
2 |
PVC壁疏 |
Φ16 |
只 |
20 |
|
||
|
Φ20 |
只 |
20 |
|
||||
|
3 |
U型平頭管卡 |
Φ16 |
只 |
30 |
|
||
|
Φ20 |
只 |
30 |
|
||||
|
4 |
PVC平線槽 |
20×10 A型 |
根 |
4 |
2米/根 |
||
|
39×19 A型 |
根 |
4 |
|||||
|
60×40 A型 |
根 |
4 |
|||||
|
5 |
PVC線槽終端頭 |
20×10 |
只 |
2 |
|
||
|
39×19 |
只 |
2 |
|||||
|
60×40 |
只 |
2 |
|||||
|
6 |
行線槽 |
25×30 |
根 |
4 |
2米/根 |
||
|
7 |
絕緣導線 |
紅色RV1.5 mm2 |
盤 |
1 |
|
||
|
雙色RV1.5 mm2 |
盤 |
1 |
|
||||
|
雙色RV2.5 mm2 |
盤 |
1 |
|
||||
|
黑色RV0.75 mm2 |
盤 |
1 |
|
||||
|
藍色RV0.75 mm2 |
盤 |
1 |
|
||||
|
BV2.5 mm2 |
盤 |
5 |
黃、綠、紅、藍、雙色各1盤 |
||||
|
BV1.5 mm2 |
盤 |
3 |
紅、藍、雙色各1盤 |
||||
|
8 |
五芯電纜 |
RV5*0.75 mm2 |
米 |
10 |
|
||
|
9 |
三相插頭 |
三相四線16A |
只 |
1 |
|
||
|
10 |
明裝底盒 |
86型 |
只 |
8 |
86×86×30 |
||
|
86加深型 |
只 |
2 |
86×86×40 |
||||
|
11 |
U型絕緣端子 |
SVΦ1.25—4 |
只 |
1000 |
|
||
|
SVΦ2—5L |
只 |
1000 |
|
||||
|
12 |
O型絕緣端子 |
RVΦ2—5 |
只 |
1000 |
|
||
|
13 |
管形絕緣端子 |
TE1008 |
只 |
1000 |
|
||
|
TE1008/雙線插針 |
只 |
1000 |
|
||||
|
14 |
纏繞帶 |
Φ10 |
包 |
1 |
|
||
|
15 |
扎帶 |
3×100mm |
包 |
1 |
|
||
|
16 |
號碼管 |
Φ3.5 |
卷 |
1 |
號碼機用 |
||
|
17 |
電纜保護軟管 |
Φ20 |
米 |
4 |
|
||
|
18 |
電纜保護軟管 |
外徑Φ20 |
米 |
4 |
|
||
|
19 |
保護軟管接頭 |
Φ20 |
只 |
6 |
|
||
|
20 |
保護軟管接頭 |
配外徑Φ20軟管 |
只 |
6 |
|
||
|
21 |
自攻螺絲 |
Φ6×15 |
只 |
200 |
|
||
|
Φ6×25 |
只 |
60 |
|||||
|
22 |
螺絲（帶帽） |
M4*20 |
套 |
4 |
（安裝變頻器用） |
||
|
螺絲（含墊片） |
M6*10 |
套 |
4 |
箱門接地螺絲 |
|||
|
23 |
螺母 |
M8 |
只 |
2 |
箱子接地螺母 |
||
|
24 |
接地排 |
5位 110×15 |
條 |
4 |
專用（外接地干線） |
||
|
|
塑料絕緣膠布 |
黑色 |
卷 |
1 |
|
||
|
25 |
護線圈 |
配Φ30的孔 |
個 |
8 |
配電箱及電氣箱用 |
||
|
配Φ25的孔 |
個 |
8 |
照明配電箱用 |
||||
|
配Φ8的孔 |
個 |
2 |
日光燈開孔用 |
||||
|
26 |
金屬橋架 |
橋架 |
1 |
50×30×500 |
根 |
2 |
500mm/根 |
|
2 |
50×30×300 |
根 |
4 |
300mm/根 |
|||
|
3 |
50×30×200 |
根 |
4 |
200mm/根 |
|||
|
4 |
50×30×150 |
根 |
4 |
150mm/根 |
|||
|
附件1 |
水平90°彎 |
只 |
4 |
|
|||
|
附件2 |
水平45°彎 |
只 |
4 |
|
|||
|
附件3 |
水平三通 |
只 |
2 |
|
|||
|
附件4 |
橋架帶孔封頭 |
只 |
4 |
|
|||
|
附件5 |
水平四通 |
只 |
1 |
|
|||
|
附件6 |
垂直等徑下彎通（陰角） |
只 |
2 |
|
|||
|
附件7 |
垂直等徑上彎通（陽角） |
只 |
2 |
|
|||
|
附件8 |
線槽支架（托臂）1 |
只 |
5 |
|
|||
|
附件9 |
線槽支架（托臂）2 |
只 |
12 |
|
|||
|
附件10 |
角鋼立柱（橋架吊桿） |
只 |
8 |
|
|||
|
附件11 |
垂直等徑右上彎通 |
只 |
2 |
|
|||
|
附件12 |
垂直等徑左上彎通 |
只 |
2 |
|
|||
|
附件13 |
垂直等徑右下彎通 |
只 |
1 |
|
|||
|
附件14 |
垂直等徑左下彎通 |
只 |
1 |
|
|||
|
附件15 |
上邊垂直等徑三通 |
只 |
2 |
|
|||
|
附件16 |
連接板 |
只 |
36 |
|
|||
|
附件17 |
垂直等徑變向彎通 |
只 |
3 |
|
|||
|
附件18 |
連接螺絲（專用） |
套 |
150 |
M5×10，帶自鎖螺帽1只 |
|||
|
附件19 |
銅制接地螺絲（專用） |
套 |
60 |
M5×15，帶帽1只、平墊2只 |
|||
|
附件20 |
橋架蓋板安裝卡 |
只 |
100 |
|
|||
9、故障檢測模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
故障檢測單元 |
|
套 |
1 |
|
10、能力測試單元
設備圖片（圖片僅供樣式參考，實際以供貨為準）

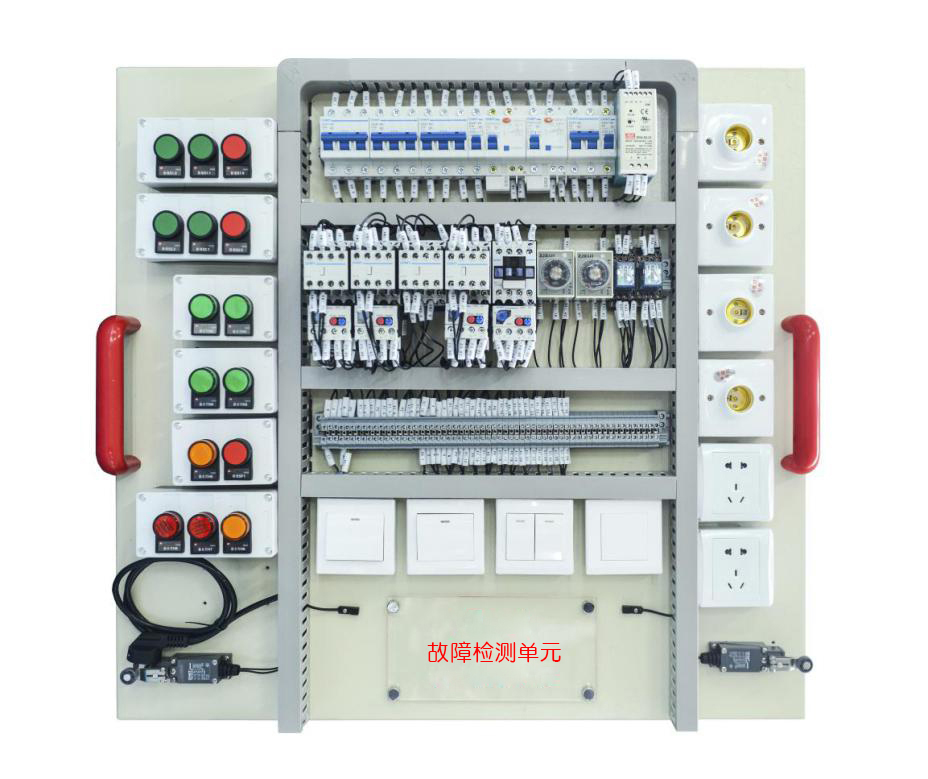

故障檢測單元

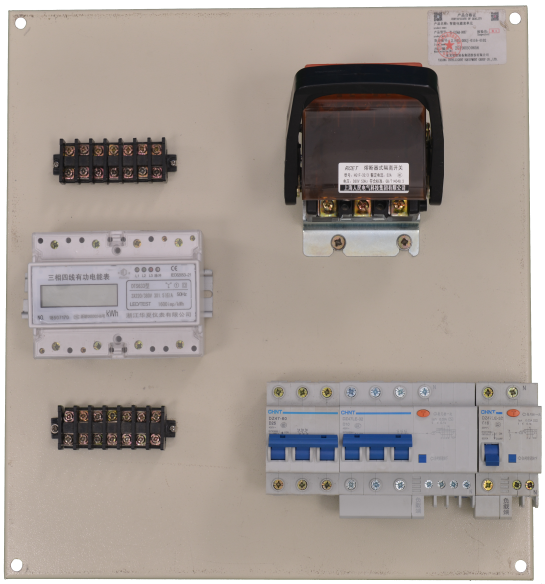

配電箱單元
1）設備說明
能力測試單元是結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品，可以作為電氣安裝與維修實訓考核裝置的選配模塊配套使用。
能力測試單元適合高等職業學校、中等職業學校的電氣設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、等專業和非機電類專業的必修課程模塊《電機及其控制》、《電機與拖動》或選修課程模塊的教學與實訓。
能力測試單元也適合技工院校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班。安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
能力測試單元以電氣安裝與維修職業崗位的典型工作任務為出點，整合職業能力評價的要求，重新升級，展示現代電氣技術的發展趨勢，更貼近教學，生產需要。
2）功能特點
故障檢測單元采用真實電氣線路，可設置多種真實故障現象，訓練和考核學生分析問題和解決問題的能力。
智能電能表將原機械式電表升級為市面上主流的電子式電能表，符合新產品的定位，更貼近實際生活。
3）技術參數
電 源：三相五線 AC 380 V±10% 50 Hz
最大功率：≤500Ｗ
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準
漏電保護動作電流：≤30mA、 ≤0.1S
環保要求：材料選用符合國家相關環保標準
4）實訓項目
1、三相電子電能表的安裝
2、配電線路的接線實訓
3、電氣照明電路故障板檢測實訓
4、電氣動力電路故障板檢測實訓
5、電氣電路故障板考核實訓
5）配置清單
|
名稱 |
型號 |
單位 |
基本用量 |
|
故障檢測單元掛板V3.0 |
|
塊 |
1.00 |
|
導軌 |
|
條 |
2.00 |
|
線槽5025 |
5025 |
米 |
4.00 |
|
線槽 |
|
套 |
2.00 |
|
線槽封邊 |
|
只 |
2.00 |
|
按鈕盒 |
JL-BX2- |
只 |
3.00 |
|
按鈕盒 |
JL-BX3- |
只 |
3.00 |
|
導軌式開關電源 |
DRA-60-24 |
只 |
1.00 |
|
斷路器（空氣開關3P） |
正泰DZ47-60 C型 |
只 |
2.00 |
|
小型斷路器（空氣開關2P） |
正泰DZ47-60 C5 |
只 |
1.00 |
|
斷路器（空氣開關1P） |
正泰DZ47-60 C型 |
只 |
1.00 |
|
斷路器（空氣開關1P） |
DZ47-60 C型 |
只 |
1.00 |
|
剩余電流動作斷路器（漏電開關1P） |
正泰DZ47LE-32 C型 |
只 |
2.00 |
|
指示燈AD58B |
AD58B-22D(AD105-22D/S) |
只 |
4.00 |
|
指示燈AD58B |
AD58B-22D |
只 |
2.00 |
|
指示燈AD58B |
AD58B-22D(AD105-22D/S) |
只 |
2.00 |
|
明裝線盒（明盒） |
86HM331（86型） |
個 |
10.00 |
|
螺口燈座 |
JR-DT134 |
只 |
4.00 |
|
泰力二位暗裝式蹺板雙控開關 |
86GC02-2 |
只 |
1.00 |
|
泰力一位白板 |
86GC35 |
塊 |
1.00 |
|
兩極雙用、兩極帶接地插座 |
BF-10 |
只 |
2.00 |
|
泰力一位暗裝式蹺板雙控開關 |
86GC01-2 |
只 |
2.00 |
|
傳感器 |
HW7-D03PK |
只 |
2.00 |
|
熱繼電器 |
NR2-25 |
只 |
2.00 |
|
熱繼電器 |
NR2-25 |
只 |
1.00 |
|
熱繼電器 |
NR2-25 |
只 |
1.00 |
|
時間繼電器 |
ST3PA-D |
只 |
2.00 |
|
繼電器MY4NJ |
MY4NJ |
只 |
2.00 |
|
繼電器座 |
前繼PYF14A-E |
只 |
2.00 |
|
交流接觸器 |
NC1-1210Z |
只 |
5.00 |
|
輔助觸頭組 |
正泰F4-22 |
只 |
5.00 |
|
行程開關 |
正泰YBLX-ME/8104 |
只 |
2.00 |
|
按鈕開關LA68B |
LA68B-EA35(B2-EA35) |
只 |
4.00 |
|
按鈕開關LA68B |
LA68B-EA45(B2-EA45) |
只 |
3.00 |
|
斷路器 |
DZ47-60 |
只 |
1.00 |
|
故障檢測單元有機玻璃面板 |
|
塊 |
1.00 |
|
三插電源線 |
|
條 |
1.00 |
|
繼電器座 |
PF083A |
只 |
2.00 |
|
打印標記條 |
ZB5/UD3N |
個 |
88.00 |
|
配電箱單元 |
裝有電子式電表和低壓電器 |
套 |
1.00 |
11、工 具
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
尖嘴鉗 |
6寸 |
把 |
1 |
|
|
2 |
剝線鉗 |
|
把 |
1 |
|
|
3 |
壓線鉗 |
HS-30J |
把 |
1 |
壓冷壓端子 |
|
4 |
壓線鉗 |
HS-06WF |
把 |
1 |
壓插針 |
|
5 |
鋼絲鉗 |
6寸 160mm |
把 |
1 |
|
|
6 |
一字螺絲刀 |
3寸 |
把 |
1 |
|
|
7 |
十字螺絲刀 |
3寸 |
把 |
1 |
|
|
8 |
一字螺絲刀 |
2×75 |
把 |
1 |
|
|
9 |
十字螺絲刀 |
2×75 |
把 |
1 |
|
|
10 |
測電筆 |
|
把 |
1 |
|
|
11 |
數字萬用表 |
MY60 |
只 |
1 |
|
|
12 |
鋁合金人字梯 |
1.5米 |
付 |
1 |
|
|
13 |
銼刀 |
8寸 |
根 |
1 |
|
|
14 |
鋼卷尺 |
3m |
只 |
1 |
|
|
15 |
電工刀 |
|
把 |
1 |
|
|
16 |
鋼角尺 |
300mm |
把 |
1 |
|
|
17 |
鋼直尺 |
300mm |
把 |
1 |
|
|
18 |
活動扳手 |
6寸 |
把 |
1 |
|
|
19 |
六角扳手 |
|
套 |
1 |
7件套 |
|
20 |
鋼鋸架 |
|
架 |
1 |
|
|
21 |
鋼鋸條 |
|
條 |
3 |
8-12〞可調 |
|
22 |
彈簧彎管器 |
Φ16 |
根 |
1 |
|
|
23 |
彈簧彎管器 |
Φ20 |
根 |
1 |
|
|
24 |
電源插板 |
|
只 |
2 |
|
|
25 |
安全標牌 |
160×200mm |
張 |
1 |
必須戴安全帽 |
|
26 |
安全標牌 |
160×200mm |
張 |
1 |
止步高壓危險 |
|
27 |
安全標牌 |
160×200mm |
張 |
1 |
當心落物 |
|
28 |
安全標牌 |
160×200mm |
張 |
1 |
禁止合閘有人工作 |
|
29 |
安全標牌 |
160×200mm |
張 |
1 |
當心觸電 |
12、整體配置
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
電氣安裝與維修實訓考核裝置臺架（2人組標準配置） |
2006mm×1003mm×2410mm |
套 |
1 |
|
|
2 |
元件存放柜 |
|
個 |
1 |
|
|
3 |
可移動工具臺 |
930mm×740mm×860mm |
輛 |
1 |
帶重載自鎖腳輪 |
|
4 |
電源模塊單元 |
600×130×105mm |
塊 |
1 |
|
|
5 |
臺虎鉗 |
|
臺 |
1 |
|
|
6 |
實訓指導書 |
|
本 |
1 |
|
|
7 |
配套安裝螺絲 |
|
套 |
1 |
|
13、PLC系統配置說明
|
名 稱 |
規格型號 |
單位 |
數量 |
|
三菱可編程控制器 |
FX3U-32MT/ES-A |
只 |
1.00 |
|
三菱擴展模塊 |
FX2N-16EYR |
只 |
1.00 |
|
三菱通訊模塊 |
FX3U-485-BD |
只 |
1.00 |
|
三菱變頻器 |
D740S-0.75K-CHT |
只 |
1.00 |
|
三菱模擬量模塊 |
FX3U-3A-ADP |
只 |
1.00 |
|
RS232C/RS422通訊電纜 |
|
條 |
1.00 |
14、配置明細
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
|
1 |
電氣安裝與維修實訓考核裝置臺架（2人組標準配置） |
2006mm×1003mm×2410mm |
組 |
1 |
材料名稱 |
單位/數量 |
|
立柱 |
4根 |
|||||
|
大網孔板 |
10塊 |
|||||
|
小網孔板 |
4塊 |
|||||
|
三層框架 |
4個 |
|||||
|
單層框架 |
2個 |
|||||
|
長網孔連接板 |
1個 |
|||||
|
短網孔連接板 |
1個 |
|||||
|
后橫梁 |
1根 |
|||||
|
前橫梁 |
1根 |
|||||
|
網孔梁柱 |
3個 |
|||||
|
側梁 |
2根 |
|||||
|
自鎖腳輪￠75 |
4只 |
|||||
|
短安裝螺絲（六角：M6*45mm） |
100只 |
|||||
|
網孔板安裝螺絲（六角：M6*60mm） |
35只 |
|||||
|
長安裝螺絲（六角：M6*130mm） |
65只 |
|||||
|
￠6平墊 |
400只 |
|||||
|
￠6彈墊 |
200只 |
|||||
|
M6螺帽 |
200只 |
|||||
|
2 |
可移動工具臺 |
930mm×740mm×860mm |
輛 |
1 |
帶重載自鎖腳輪 |
|
|
3 |
考核掛板支架 |
797mm×761mm×21mm |
只 |
2 |
專用掛板 |
|
|
4 |
T68鏜床考核掛板 |
SY-T68 |
塊 |
1 |
智能設故、16故障點 |
|
|
5 |
X62W銑床考核掛板 |
SY-X62W |
塊 |
1 |
智能設故、16故障點 |
|
|
6 |
電腦推車 |
|
輛 |
1 |
580*400*780mm帶腳輪、電腦托盤鋁木結構 |
|
|
9 |
配套教學資源 |
|
套 |
1 |
附件（全室配1套） |
|
|
10 |
智能實訓與理論考核系統 |
|
套 |
1 |
1.用戶登錄 |
|
