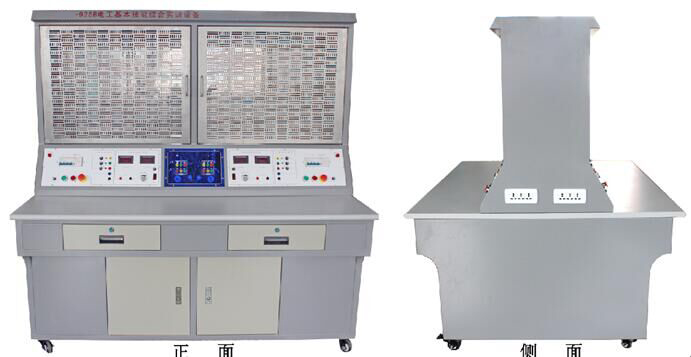

SG-925B電工基本技能綜合實訓設備

時間:2022-02-28 14:43:17

SG-925B電工基本技能綜合實訓設備



一、技術參數:
1) 工作電源:三相五線  380V±5%   50Hz
2) 安全保護:漏電保護(動作電流≤30mA)過流保護,熔斷器保護
3)電工基本技能綜合實訓設備為四組型,每個工位配套獨立電工儀表和電源,四個工位同時進行實訓互不干擾。
4)外形尺寸:1600×700×1650mm。

二、產品結構
1、桌身部分: 采用優質鋼板做骨架,經過機械加工成型,外表面噴涂環氧聚塑,整機既堅固耐用,又美觀大方。
2桌面部分:采用25mm厚高密度纖維板外貼進口防火板,PVC截面封邊,中間柜子帶門。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、抗靜電及易清潔等特點。
3、實訓屏部分:整體采用鋼木式結構。優質鋼材做骨架,外表面噴涂環氧聚塑。集成配備了各類電源。操作面板文字符號采用現代彩色噴描技術處理,使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機,可進行相應參數的測量及三相拖動電路的實訓。
4、多功能網板部分:多功能網孔板采用"門框式"設計,主體采用2mm厚的不銹鋼板加工成型,網孔采用改進型"橫二豎六"橢圓長孔加工。
5、每工位一路直流穩壓電源:電壓0-30V,電流2A,內置式繼電器自動換檔,多圈電位器連續調節,使用方便,有數字表指示。電壓穩定度<10-2,負載穩定度<10-2,紋波電壓<5Mv。

三、電工基本技能綜合實訓設備參考實訓項目
電工布線工藝實訓
兩個開關控制一盞燈線路訓練
聲控開關控制白熾電路訓練
二地控制一盞燈電路訓練
三地控制一盞燈電路訓練
日光燈線路接線訓練
室內照明電路安裝訓練
配電板安裝訓練
交流負載電功率的測量
三相異步電動機直接啟動控制
三相異步電動機接觸器點動控制線路
三相異步電動機接觸器自鎖控制線路
三相異步電動機Y/△自動控制線路
用倒順開關控制三相異步電動機正反轉線路
接觸器聯鎖的正反轉控制線路
按鈕聯鎖的三相異步電動機正反轉控制線路
雙重聯鎖的三相異步電動機正反轉控制線路
三相異步電動機多地控制
工作臺自動往返控制線路
三相異步電動機串電阻降壓啟動控制線路
三相異步電動機能耗制動控制線路

四、電工基本技能綜合實訓設備產品配置清單

序號 物 料 名 稱 型號 單位 數量
1 電工基本技能綜合實訓電源屏 SG-925B 1
2 鋼制實訓桌 SG-925B 1
3 按鈕開關(控制按鈕) 2H 8
4 行程開關 LX19-001 16
5 漏電斷路器 DZ47E-63 4
6 輔助觸頭 F4-22 16
7 交流接觸器 CJX-0910 20
8 熱過載繼電器 JR36-20 8
9 中間繼電器 JZ7-44 4
10 時間繼電器 ST3P 8
11 時間繼電器座 JSZ3 8
12 熔斷器座 RT14-20 20
13 熔體 RO15-2 8
14 熔體 RO15-10 12
15 可調管式線饒電阻 75Ω 12
16 啟動電容(電力電容) 4uF 4
17 橋堆 KBPC35 4
18 二極管 5408 4
19 漏電開關盒 PZ30 4
20 漏電斷路器 DZ47E-63 4
21 電源插座 86型 8
22 單極開關 86型 8
23 蓋板 86型 4
24 插座底盒 86型 12
25 燈座 E27 16
26 插口燈泡 30W 4
27 螺口燈泡 30W 12
28 彎頭 DN20 4
29 線管三通 DN20 4
30 管卡 DN20 24
31 活接 DN20 12
32 通用導軌 C45 2
33 I型六角螺母 Φ4 140
34 平介(墊片) Φ5 164
35 十字槽盤頭螺釘 Φ4 124
36 十字槽盤頭螺釘 Φ4 40
37 線管 DN20 1
38 線槽 5050 2
39 工具箱 14.5寸 4
40 實訓考核指導說明書   4
41 大圓頭(扁頭)自攻絲 Φ4 12
