SG-GC13 儀表實操培訓裝置

時間:2024-03-23 16:35:43

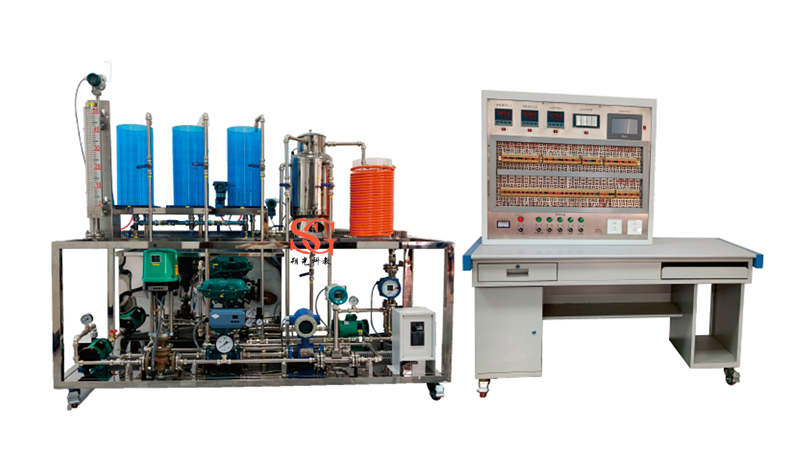

(現場圖片)

二、技術要求

2.1裝置要求

1.儀表實操培訓裝置實現對溫度、壓力、流量、液位等儀表的回路控制、調節,裝置輸入電壓為220V,不銹鋼框架,尺寸為2400*600*1800mm(長*寬*高);需配套操作電腦、操作桌椅。
2.所有儀表過程接口為標準過程接口。
3.二次儀表及控制按鈕安裝在不銹鋼網孔板上。

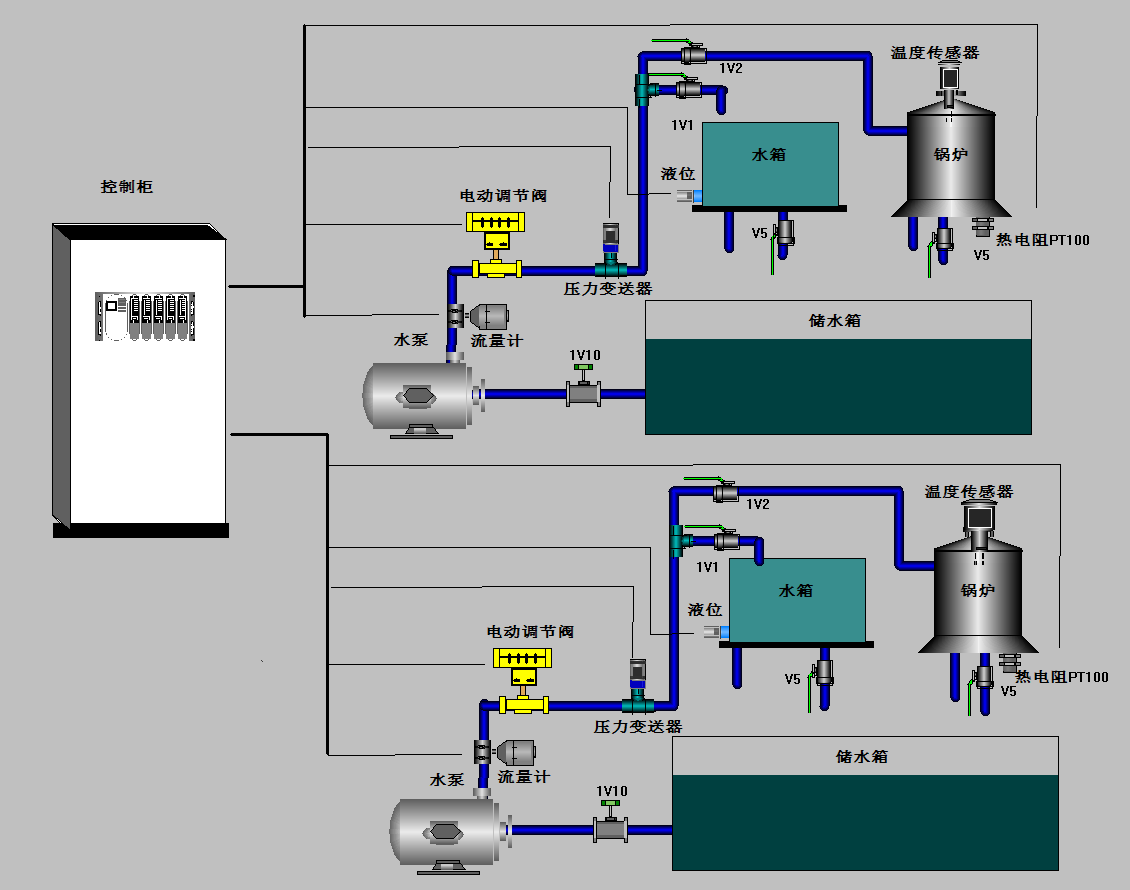

裝置示意圖(具體以實際生產為主)

2.2設備組成

1、動力系統:1套;
2、有機玻璃水箱:3套;
3、儲水箱:1套;
4、液位檢測兩路:磁翻板液位計和電容液位計檢測回路各一路;
5、流量檢測三路:電磁流量計、渦輪流量計檢測及轉子流量計回路各一路;
6、壓力檢測三路:壓力表就地顯示一路、壓力變送器檢測回路兩路;
7、溫度檢測三路:阻電阻、熱電偶和鉑電阻一體式溫度變送器檢測回路各一路。

設備及儀表配置清單
序號 設備名稱 規格型號/參數說明 數量
一、主要工藝設備
1 對象框架 主體采用歐標不銹鋼架,結構堅固,外表美觀。
外形尺寸:2400*600*1800mm(長*寬*高),帶水平調節型支撐腳輪。
1套
2 儲水箱 304不銹鋼材質,容積150L,帶貯水排空底閥和蓋板,管路循環水與泵吸入口間有隔板設計。 1套
3 1號水箱 優質有機玻璃水箱,透明度高,容積18L,結構特殊由三個槽組成設計,保證實驗液位穩定; 1套
4 2號水箱 優質有機玻璃水箱,透明度高,容積18L,結構特殊由三個槽組成設計,保證實驗液位穩定; 1套
5 3號水箱 優質有機玻璃水箱,透明度高,容積18L,結構特殊由三個槽組成設計,保證實驗液位穩定; 1套
6 鍋爐 包括加熱層(鍋爐內膽)和冷卻層(鍋爐夾套),均由304不銹鋼精制而成,內膽尺寸Ф159*400mm,夾套Ф219*400mm,鍋爐內膽內置加熱功率為3KW電加熱器。 1臺
7 盤管 模擬工業現場的管道輸送和滯后環節,在盤管上有溫度檢測點,它們的滯后時間常數不同,在實驗過程中可根據不同的實驗需要選擇; 1臺
8 磁力驅動泵 型號::MP-55R-220電壓:220V 揚程9m 功率90W DN25, 1臺
9 磁力驅動泵 型號:MP-55R-380,三相交流220v,揚程9m 功率90W,變頻器控制流量, 1臺
10 電磁閥 304不銹鋼,AC220V,DN15。 1臺
11 鍋爐防干燒保護裝置 為保證實驗效果好、不降低鍋爐加熱功率的前提下,本套裝置配備了良好的防干燒保護系統,當鍋爐內膽液位低于紅色警戒水位線時,保護裝置將切斷調壓模塊輸出電壓,以有效保護電加熱管不被干燒損壞。 1臺
12 三相可控硅移相調壓裝置 由三相SCR同步移相觸發模塊和三相調壓模塊組成,通過標準4~20mA電流信號,對觸發模塊進行控制,進而對調壓模塊進行輸出調壓控制,控制輸出與控制信號具有很高的線性度,調壓效果好。 1臺
13 管道及閥門 304不銹鋼管路、閥門系統(數量滿足工藝流程需要) 若干
14 空壓泵 氣動儀表供氣,奧突斯氣泵空壓機小型靜音空氣壓縮機 8L,功率550w。OTS-550, 1臺
二、主要儀表參數
1 檢測變量 設備名稱 儀表名稱、規格及型號 數量
2 溫度 PT100鉑電阻、K型熱電偶、鉑電阻一體式溫度(HART)變送器各1臺  。             3臺
3 壓力 Y100壓力表,智能壓力變送器(HART)各1臺。                      2臺
4 流量 電磁流量計(HART)、渦輪流量計(HART)及轉子流量計(HART)各1臺,精度1.0%FS。
電磁流量計FMCLDE-15+HART
渦街流量計FMCLU-15+HART
    轉子流量計FMCHJFZ1R1DN15M2Ch
3
5 液位 磁翻板液位計(HART)和電容液位計(HART)
型號:FMC3051TG    檢測回路各一臺,帶遠傳,現場顯示,精度1.0%FS。
2臺
6 調節器 智能(HART)電動調節閥 4-20MA,可將信號反饋到上位機界面。 1臺
7 變頻器 4-20MA,可將信號反饋到上位機界面,
三菱:FR-D720S-0.4Kw-CHR
1臺
8 電磁閥 24VDC電磁閥,帶開到位關到位信號反饋 1臺
9 氣動調節閥 4-20MA(HART),可將4-20MA信號反饋到上位機界面
氣動薄膜調節閥RVZJHP-16C-DN20*10,閥體材質碳鋼,閥內件材質304不銹鋼配智能定位器(輸入輸出4-20mA+HART協議)
1臺
10 調壓模塊 4-20MA,可將信號反饋到上位機界面 1臺
11 聲光報警系統 閃光報警器 AI-302M ,8路 1臺
12 二次顯示儀表 智能調節儀:2個
流量積算儀:1個
無紙紀錄儀:1個
與一次儀表配套使用
13 操作站 操作站為國產知名品牌,操作站主機內存16G 512固態硬盤,i7-13700F處理器,RTX3060獨立顯示器,windows10系統,帶VGA、HDMI等接口,顯示器分辨率2560*1440OP,刷新率165Hz以上,IPS面板。
14 操作臺 材質為鋼材噴塑,操作臺尺寸長*寬*高為1200*600*750。
