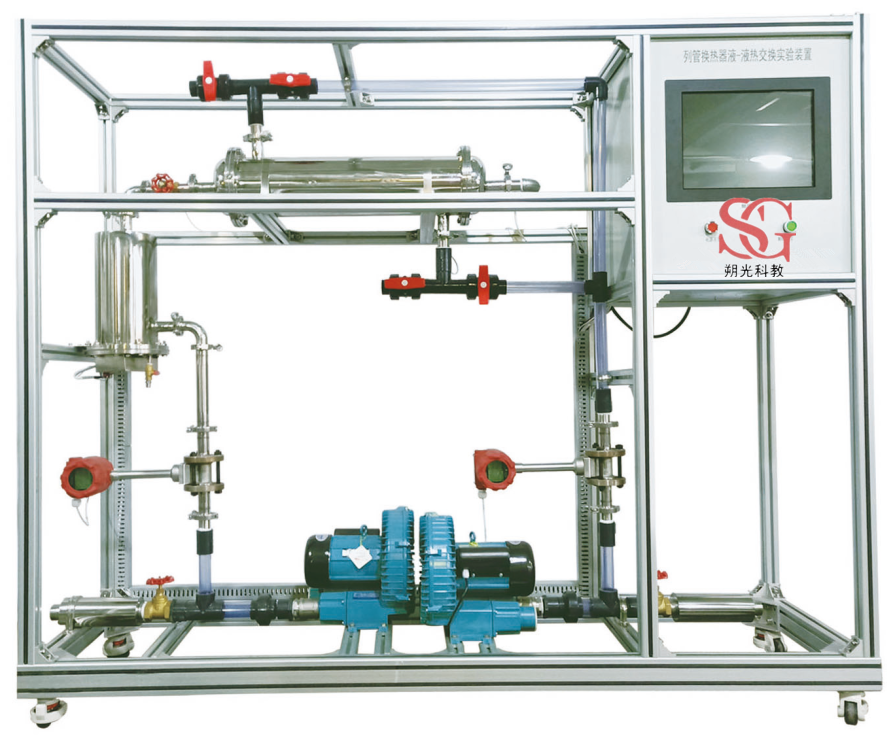

一、氣-氣列管換熱實驗裝置特點:
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運,體現整個裝置的工藝完美性。
3、本給熱系數測定實驗裝置以冷熱空氣為介質,采用氣-氣換熱體系,數據測量準確,實驗效果理想,自動化程度高。
4、裝置采用列管換熱器進行冷熱氣體間的換熱,冷空氣采用空氣而非水,節約了水資源。雙風機主副回路設計,逆流并流換熱流程切換,更貼近工業應用的實際。
5、采用可控硅調壓模塊控制加熱室功率,多組U型翅片加熱管預熱系統,加熱速度快而均勻,鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、裝置設計可360度觀察,實現全方位教學與實驗。
二、氣-氣列管換熱實驗裝置功能:
1、了解列管換熱器結構及流程,掌握給熱系數測定的實驗方法。
2、比較列管換熱器逆流、并流換熱實驗的流程及效果。
3、分別測定冷、熱流體流量改變換熱器的傳熱系數變化;
4、分別測定逆、并流操作對換熱器平均推動力及傳熱系數的影響。
5、全觸摸集成化控制,高穩定數據傳輸,硬件加密。
6、裝置可實現移動終端掃碼,獲取裝置三維工藝視頻介紹。
三、設計參數:
1、冷流體(空氣)流量:0~40m3/h。冷流體(空氣)溫度:常溫~50℃。
2、熱流體(空氣)流量:0~40m3/h。熱流體(空氣)溫度:80~110℃。
3、電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
4、氣:空氣來自風機(自帶氣源),熱流體自帶不銹鋼加熱器連接風機。
5、實驗物料:空氣,外配設備:無。
四、主要設備:
1、換熱器:全304不銹鋼換熱器,外設鏡面保溫層。熱流體走管內,冷流體走管間。換熱管規格 Ф12×1.5 mm ,共13根,長1000mm,總換熱面積0.48m2。2塊弓形折流板,換熱方式可選擇逆流或并流。
2、預熱器:304不銹鋼,加熱功率3.0KW,法蘭拆卸式加熱棒。自動控溫。
3、旋渦氣泵:功率 750W,最大風量145 m3/h,最大風壓16KPa,與系統軟連接減震降噪,旁路閥調節風量。冷流體進出管:304不銹鋼材質,DN40,進口閘閥調節流量,換熱器進口段法蘭連接流量計。
4、熱流體進出管:304不銹鋼材質,DN40,帶保溫層。
5、管路:低溫透明可視,高溫304不銹鋼。
6、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%,數字顯示。
7、電器:接觸器、開關、漏電保護空氣開關。
8、中央處理器:執行速度0.64μs,內存容量16K,功能:數據處理運算。
9、模擬模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。
10、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。
11、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存2G,功能:中央處理器數據顯示控制。
12、額定電壓:380V,總功率:5kW,質量:約130 kg
13、外形尺寸:2000×580×1700mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。
14、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。
五、測控組成:
變量 |
檢測機構 |
顯示機構 |
執行機構 |
熱流體風量 |
渦街流量計 |
觸摸屏 |
手動調節 |
冷流體風量 |
渦街流量計 |
觸摸屏 |
手動調節 |
熱流體加熱溫度 |
Pt100鉑電阻 |
觸摸屏 |
固態調壓模塊 |
溫度 |
Pt100鉑電阻 |
觸摸屏 |
無 |
