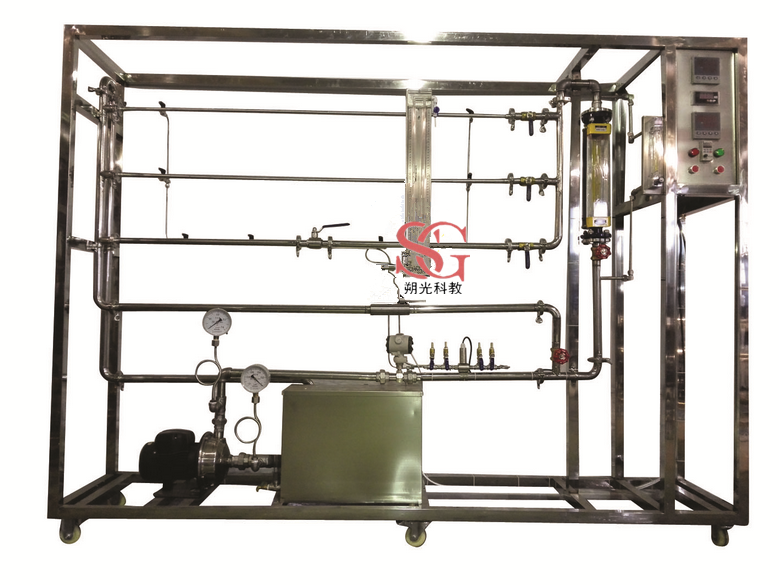

一、化工流動過程綜合實驗裝置特點：
1、離心泵性能和流體阻力測定裝置合二為一，設備安裝在一個鋼質的可移動框架平臺之中，總體布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
3、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。
4、電動機功率采用單相交流功率測量儀表測得。與智能儀表相連實現電動機功率的自動測量，這種方法數據準確，可讓學生掌握電動機有效功率的實際測量方法。
5、電機轉速采用轉速傳感器進行測量，數字儀表轉換后顯示。
6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察，實現全方位教學與實驗。
二、化工流動過程綜合實驗裝置功能：
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。
3、學習壓差傳感器測量壓差，流量計測量流量的方法。
4、學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。
5、熟悉離心泵的結構與操作方法，了解常用的測壓儀表。
6、掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。
7、掌握流量計的標定方法。
8、了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。
三、設計參數：
1、流體阻力：
（1）光滑管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：10~100KPa。常溫、常壓操作。
（2）粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：20~150KPa。常溫、常壓操作。
（3）閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000L/h，壓差范圍：10~200KPa。常溫、常壓操作。
2、流量及性能測定：
（1）文丘里流量計流量：0.2~10m3/h，壓差范圍：10~200KPa。
（2）渦輪流量計流量：0.5~8.0m3/h。
3、離心泵特性、管路性能：
（1）液體流量：0～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，
（2）離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
（3）液體溫度：常溫。
4、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
5、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
6、實驗物料：清潔自來水，外配設備：無。
四、主要設備：
1、304不銹鋼光滑管：管內徑d—10mm，管長L—1500mm。
2、304不銹鋼粗糙管：管內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3、304不銹鋼局部管：管內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4、LZB-25水轉子流量計：流量范圍100～1000L/h。
5、LZB-10水轉子流量計：流量范圍10～100L/h。
6、DN20渦輪流量計：流量范圍0.5～8.0m3/h，4-20mA遠傳輸出，流量檢測機構。
7、光電傳感器：數顯，測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
8、壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
9、文丘里流量計：文丘里喉徑：Φ14mm。
10、單相矢量變頻器，規格：（0-50）Hz。
11、功率變送器、智能功率數字顯示儀。
12、玻璃倒U型壓差計，0--600H2O。
13、指針示壓力表：表盤直徑Φ100mm 測量范圍0-0.4MPa 精度1.5級。
14、指針示真空表：表盤直徑Φ100mm 測量范圍-0.1-0MPa 精度1.5級。
15、宇電AI501溫度數字顯示儀。
16、宇電AI501流量數字顯示儀。
17、宇電AI501壓差數字顯示儀。
18、不銹鋼離心泵：功率750W，最大流量：7.2m3/h。
19、水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
20、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
21、閥門：采用304不銹鋼閥和優質銅閥。
22、電器：接觸器、開關、漏電保護空氣開關。
23、304不銹鋼儀表柜：測控、電器設備在實驗架上。
24、304不銹鋼材質框架2300*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
水流量 |
轉子流量計 |
就地顯示 |
手動閥控 |
|
水流量 |
渦輪流量計 |
數字流量儀表 |
手動閥控 |
|
液體溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
泵進口壓力 |
指針式壓力表 |
就地顯示 |
無 |
|
泵出口壓力 |
指針式真空表 |
就地顯示 |
無 |
|
泵功率 |
功率變送器 |
數字功率儀表 |
無 |
|
壓差 |
壓差傳感器 |
數字壓力儀表 |
無 |
|
電機轉速 |
光電傳感器 |
數字轉速儀表 |
無 |
SG-HG18/II數字型化工流動過程綜合實驗裝置
一、數字型化工流動過程綜合實驗裝置特點：
1、離心泵性能和流體阻力測定裝置合二為一，設備安裝在一個鋼質的可移動框架平臺之中，總體布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
3、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。
4、電動機功率采用單相交流功率測量儀表測得。與智能儀表相連實現電動機功率的自動測量，這種方法數據準確，可讓學生掌握電動機有效功率的實際測量方法。
5、電機轉速采用轉速傳感器進行測量，數字儀表轉換后顯示。
6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察，實現全方位教學與實驗。
8、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
二、數字型化工流動過程綜合實驗裝置功能：
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。
3、學習壓差傳感器測量壓差，流量計測量流量的方法。
4、學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。
5、熟悉離心泵的結構與操作方法，了解常用的測壓儀表。
6、掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。
7、掌握流量計的標定方法。
8、了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。
三、設計參數：
1、流體阻力：
（1）光滑管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：10~100KPa。常溫、常壓操作。
（2）粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：20~150KPa。常溫、常壓操作。
（3）閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000L/h，壓差范圍：10~200KPa。常溫、常壓操作。
2、流量及性能測定：
（1）文丘里流量計流量：0.2~10m3/h，壓差范圍：10~200KPa。
（2）渦輪流量計流量：0.5~8.0m3/h。
3、離心泵特性、管路性能：
（1）液體流量：0～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，
（2）離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
（3）液體溫度：常溫。
4、水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
5、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
6、實驗物料：清潔自來水，外配設備：無。
四、主要設備：
1、304不銹鋼光滑管：管內徑d—10mm，管長L—1500mm。
2、304不銹鋼粗糙管：管內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3、304不銹鋼局部管：管內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4、LZB-25水轉子流量計：流量范圍100～1000L/h。
5、LZB-10水轉子流量計：流量范圍10～100L/h。
6、DN20渦輪流量計：流量范圍0.5～8.0m3/h，4-20mA遠傳輸出，流量檢測機構。
7、壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
8、文丘里流量計：文丘里喉徑：Φ14mm。
9、單相矢量變頻器，規格：（0-50）Hz。
10、功率變送器、智能功率數字顯示儀。
11、玻璃倒U型壓差計，0--600mmH2O。
12、壓力傳感器：測量范圍0-0.6MPa，精度0.5級。
13、負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。
14、宇電AI708H（帶485接口）數顯轉速檢測儀。
15、宇電AI601（帶485接口）智能功率數字顯示儀。
16、宇電AI501（帶485接口）溫度數字顯示儀。
17、宇電AI702M（帶485接口）壓力數字顯示儀。
18、宇電AI501（帶485接口）流量數字顯示儀。
19、宇電AI702M（帶485接口）壓差數字顯示儀。
20、不銹鋼離心泵：功率750W，最大流量：7.2m3/h。
21、水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
22、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
23、閥門：采用304不銹鋼閥和優質銅閥。
24、電器：接觸器、開關、漏電保護空氣開關。
25、304不銹鋼儀表柜：測控、電器設備在實驗架上。
26、304不銹鋼材質框架2300*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
水流量 |
轉子流量計 |
就地顯示 |
手動閥控 |
|
水流量 |
渦輪流量計 |
數字顯示儀表，精度：0.5%FS |
變頻器 |
|
液體溫度 |
PT100鉑電阻 |
數字顯示儀表，精度：0.5%FS |
無 |
|
泵進口壓力 |
負壓傳感器 |
數字顯示儀表，精度：0.5%FS |
無 |
|
泵出口壓力 |
壓力傳感器 |
數字顯示儀表，精度：0.5%FS |
無 |
|
泵功率 |
功率變送器 |
數字顯示儀表 ，精度：0.5%FS |
無 |
|
壓差 |
壓差傳感器 |
數字顯示儀表，精度：0.5%FS |
無 |
|
電機轉速 |
光電傳感器 |
數字顯示儀表，精度：0.5%FS |
無 |
