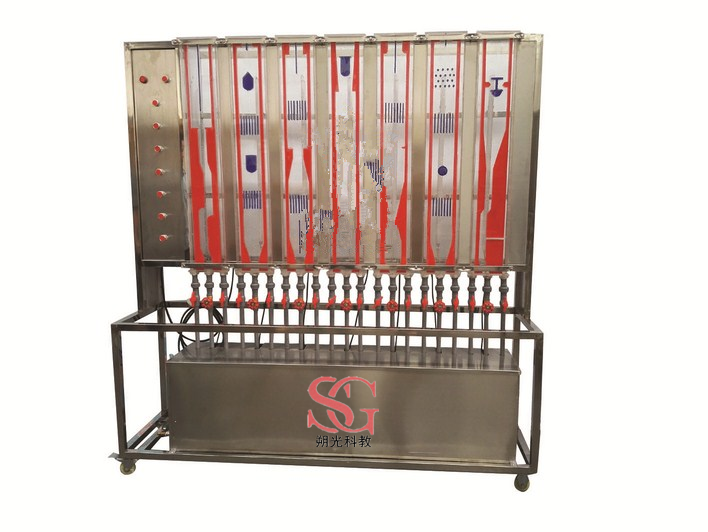

一、流體流線演示實驗裝置特點:
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、本實驗裝置所有流動繞體均采用優質有機玻璃制作,繞體部分采用有色材料,觀察部分采用透明材料,實驗現象清晰,方便學生觀察。
4、流動繞體類型多樣:文丘里模擬,轉角模擬,突擴突縮模擬、流線體及孔板模擬,圓形體及直線收尾體模擬,球閥全開模擬,具有良好的實驗效果。
5、所有管件和框架均采用304不銹鋼材質,進行精細拋光處理,體現整個裝置的工藝完美性。
6、裝置設計可360度觀察,實現全方位教學與實驗。
二、流體流線演示實驗裝置功能
1、觀察流體流過不同繞流體的流動現象。
2、演示觀察流量或進氣量改變流場的變化情況。
三、設計參數:
1、常壓、常溫操作。
2、液體流量:0-5m3/h。
四、公用設施:
1、水:裝置自帶不銹鋼水槽,實驗時經離心泵進入實驗導管并循環使用。
2、電:電壓AC220V,功率1.0KW,標準單相三線制。
3、實驗物料:清潔自來水。
五、流體流線演示實驗裝置主要設備:
1、水泵為不銹鋼離心泵:功率750W,最大流量7.2m3/h。
2、摻氣量多少及氣泡大小由摻氣裝置可調。
3、顯示面尺寸:160×1000 mm,優質有機玻璃制作。
4、燈光照明,大小氣泡隨水流的流動過程均清晰可見。
5、器外罩及流場邊界由色彩和諧的有機玻璃制作。
6、接觸器、開關、漏電保護空氣開關。
7、304不銹鋼管路、水箱、管件及閥門。
8、304不銹鋼儀表柜:測控、電器設備在實驗架上。
9、304不銹鋼材質框架1600*500*1800mm(長×寬×高) 帶腳輪及禁錮腳。
