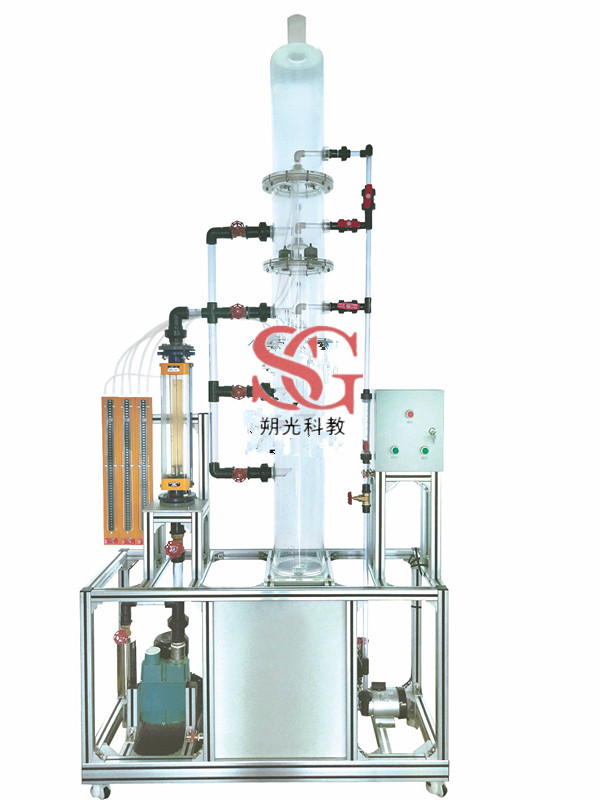

一、板式塔流體力學演示實驗裝置特點:
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、本實驗裝置塔體部分采用全透明優質有機玻璃制作,實驗現象清晰,方便學生觀察。
4、分別采用三種(篩板、浮閥、泡罩)不同的經典塔板,有助于開闊學生視野。
5、塔體進氣位置可調,可驗證不同塔板的泛塔氣速。
6、裝置設計可360度觀察,實現全方位教學與實驗。
二、板式塔流體力學演示實驗裝置功能:
1、了解板式塔的基本構造,觀察板式塔工作時塔板上的水力狀況。
2、學會識別板式塔內出現的幾種操作狀態,并分析這些操作狀態對塔性能的影響。
3、測定不同類型板式塔(篩板、浮閥、泡罩)的水力學特性,并了解其特點。
三、設計參數:
1、常壓、常溫操作。
2、板式塔:篩板、浮閥、泡罩。
3、篩板、浮閥、泡罩塔板壓降:1-5KPa。
4、液體流量:25-250L/h。
5、氣體流量:4-40 m3/h。
6、水:裝置自帶水箱循環使用。
7、電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
8、氣:空氣來自風機(自帶氣源)。
9、實驗物料:水---空氣,外配設備:無。
四、板式塔流體力學演示實驗裝置主要設備:
1、有機玻璃塔體(篩板、浮閥、泡罩):φ200×2000mm ,板間距300mm。
2、塔底水封槽:500×400×400 mm,304不銹鋼材質,水可自動放凈。
3、液體轉子流量計:LZB-15, 25—250 L/h。
4、氣體轉子流量計:LZB-40, 4—40 m3/h。
5、篩孔板:φ3mm孔,等腰三角形排列,開孔率 5.5%。
6、泡罩板:φ50 泡罩3個。
7、浮閥板:φ39標準F型浮閥3個,最小開度2.5,最大開度8.5。
8、U型型管壓差計,±3000Pa。
9、鼓風機:旋渦氣泵,功率 750W,最大流量72m3/h。
10、接觸器、開關、漏電保護空氣開關。
11、304不銹鋼管路、水箱、管件及閥門。
12、304不銹鋼儀表柜:測控、電器設備在實驗架上。
13、304不銹鋼材質框架1300*550*2200mm(長×寬×高),帶腳輪及禁錮腳。
