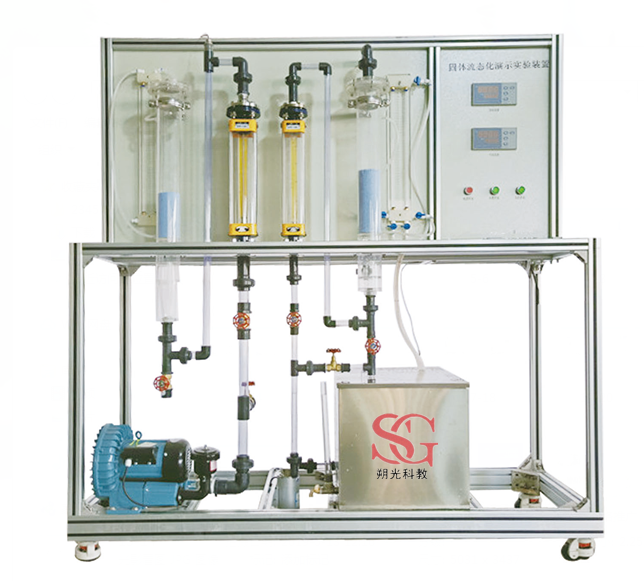

一、固體流態化演示實驗裝置特點:
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、本實驗裝置床體部分采用全透明優質有機玻璃制作,實驗現象清晰,方便學生觀察。
4、本實驗裝置聚式和散式流態化現象直觀、穩定,具有良好的實驗效果。
5、 所有管件和框架均采用304不銹鋼材質,不銹鋼設備均進行精細拋光處理,體現整個裝置的工藝完美性。
6、裝置設計可360度觀察,實現全方位教學與實驗。
二、固體流態化演示實驗裝置功能:
1、觀察聚式和散式流化實驗現象。
2、掌握流體通過顆粒床層流動特性的測量方法。
3、測定床層的堆積密度和空隙率。
4、測定流化曲線和臨界流化速度。
三、設計參數:
1、常壓、常溫操作。
2、流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。
3、液體流量:40-400L/h。
4、氣體流量:2.5-25 m3/h。
5、水:裝置自帶不銹鋼水箱,連接自來水。實驗時經水泵進入流化床后循環使用。
6、電:電壓AC220V,功率1KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
7、氣:空氣來自風機(自帶氣源)。
8、實驗物料:變色硅膠和石英砂,外配設備:無
四、固體流態化演示實驗裝置主要設備:
1、鼓風機:旋渦氣泵,功率 370W,最大流量50m3/h。
2、水泵為微型增壓泵,額定流量10L/min,功率90W,揚程8m。
3、流化床管內徑:φ70mm;高:700mm,優質全透明有機玻璃材質;固定床高度可達150mm,流化范圍可達550mm。
4、流體發布器及顆粒支撐板,200目不銹鋼。
5、蓄水箱:304不銹鋼材質,容積60L。
6、流量測量:采用轉子流量計測量,液體流量:40-400 L/h,氣體流量:2.5-25 m3/h。
7、壓差測量:床層壓差測量采用倒U型壓差計或U型壓差計。
8、溫度測量:采用Pt100鉑電阻溫度傳感器進行檢測和顯示。
9、接觸器、開關、漏電保護空氣開關。
10、304不銹鋼管路、水箱、管件及閥門。
11、304不銹鋼儀表柜:測控、電器設備在實驗架上。
12、304不銹鋼材質框架1600*500*1800mm(長×寬×高),帶腳輪及禁錮腳。
五、測控組成:
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體流量 |
轉子流量計 |
就地顯示 |
手動調節 |
氣體流量 |
轉子流量計 |
就地顯示 |
手動調節 |
流體溫度 |
鉑電阻溫度計 |
數字溫度儀表 |
無 |
床體壓降 |
U型壓力計或倒U型壓差計 |
就地顯示 |
無 |
