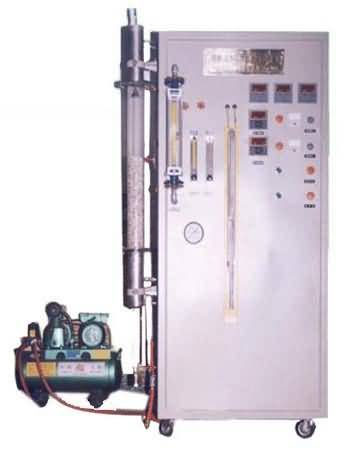

氣體吸收-流體阻力組合實驗裝置實驗?zāi)康模?/span>
1、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
2、測定總傳質系數Kya,了解其影響因素。
3、直管阻力及阻力系數測定。
4、局部阻力及阻力系數測定。
氣體吸收-流體阻力組合實驗裝置主要配置:
吸收塔、空壓機、氣化器、流量計、壓差計、阻力管、泵、水槽、氣相色譜、不銹鋼框架、控制屏。
氣體吸收-流體阻力組合實驗裝置技術參數:
1、塔內徑:80mm,塔高:0.5-0.8m,填料:φ10×10×1mm瓷拉西環。
2、空壓機功率:0.105Kw,風壓≥0.04Mpa,排氣量≥85 L/min。
3、氣化器:采用不銹鋼制作,最大加熱功率為1kW。
4、流量計:LZB-15(40-400L/h)液體,LZB-10(10-100L/h)液體,LZB-10(0.25-2.5m3/h)氣體,測量精度:± 2%FS。
5、壓差計L=750mm,指示液為水,無毒、使操作更為安全。
6、阻力管內徑φ10mm,測試長度1000mm。
7、水泵,最大揚程8m,流量為0.4m3/hr,功率90W,轉速2800r/min。
8、水槽:PVC板制作,外形美觀,經久耐用。
9、氣相色譜:根據用戶要求也可設計成計算機在線采樣分析,但分析儀器由用戶自行配置,或采用阿貝折光儀測定樣品的折光率與標準曲線對照。
10、入口混合氣體中的丙酮(乙醇)含量,氣液兩相流量任意可調。
11、各項操作及、壓力、流量的顯示、調節、控制全在控制屏板面進行。
12、框架為不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。
13、外形尺寸:1050×550×1900mm
