SG-HJ63 大氣環境監測與治理技術綜合實訓平臺

時間:2022-06-10 09:34:49

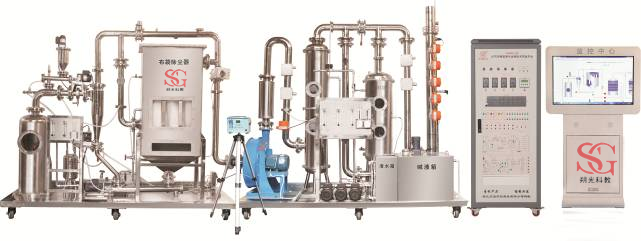

SG-HJ63 大氣環境監測與治理技術綜合實訓平臺(圖1)


產品概述
  大氣環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程技術”、“環境監測與治理技術”、“環境監測與評價”、“城市檢測與工程技術”、“室內檢測與控制技術”、“工業環保與安全技術”等環境類相關專業而研制的。該實訓平臺主要針對大氣環境中的煙氣進行監測與治理,即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳等排放污染物濃度進行實時在線連續監測和凈化治理。通過實平臺實訓操作,可考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫技術、煙氣脫硝技術、活性炭吸附技術、煙道及煙囪的取樣檢測技術、污染因子在線監測技術等主要技術的應用。實現工學結合人才培養模式的改革與創新,培養學生的可持續發展能力,為社會提供滿足企業需求的大氣污染治理設備安裝、調試及大氣環境監測分析等方面的專業人才。適合環境類相關專業的教學和培訓。

      產品特點
  1.材料好:對象框架采用38mm×38mm不銹鋼方管材料制作,堅固耐用,反應器和管道都采用不銹鋼材質制作,耐腐蝕性強,使用壽命長,質量保證。
  2.移動方便:裝置底部裝有帶剎車萬向輪,方便設備的移動和固定。
  3.整體性強:裝置所有器件合理的分布固定在不銹鋼鋼架上,對象和控制系統一體化設計,操作方便,美觀大方
  4.安全性強:配有單獨的電源控制柜系統,裝有漏電保護器和接地標示,確保設備的用電安全。同時,配套相關的勞保用品,保證人生安全。
  5.功能性強:本系統工藝多樣,可通過閥門的啟閉完成處理工藝之間的切換,系統控制方便,有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接,連接方便及安全。主要不銹鋼反應器都設有視鏡,可觀察到反應器內部結構和現象。

     技術性能
  1.輸入電壓:三相四線(或五線)制AC380V±10%  50Hz
  2.工作環境:環境溫度范圍為0℃~+40℃ 、相對濕度<85%(25℃)
  3.系統容量:<3.0kVA
  4.控制柜尺寸:700mm×600mm×1800mm
  5.對象尺寸:4400mm×800mm×2200mm
  6.監控平臺尺寸:1100mm×700mm×1700mm
  7.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。

     系統組成與功能
  大氣環境監測與治理技術綜合實訓平臺主要由煙氣發生系統、煙氣處理系統、電氣控制系統以及煙氣監測系統等四部分組成。
  1.煙氣發生系統:主要由鍋爐系統、氣源添加裝置、發塵裝置、靜態混合器、不銹鋼支架、送風裝置和閥門以及排塵系統等組成。
  2.煙氣處理系統:主要由不銹鋼鋼架、旋風除塵器、布袋除塵器、濕式脫硫系統、活性炭吸附塔、煙囪以及其動力系統等組成。
  3.電氣控制系統:主要由電氣控制柜、漏電保護器、變頻器、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器等組成。
  4.煙氣監測系統主要由觸控一體機及支架、鉑熱電阻、溫濕度傳感器、風速傳感器、壓力傳感器、差壓傳感器、顆粒物傳感器、二氧化硫傳感器、氮氧化物傳感器、氧氣傳感器、一氧化碳傳感器、二氧化碳傳感器、PH傳感器、物位儀、大氣采樣器以及監控軟件等組成。

基本配置
  1.實訓對象

序號 器材名稱 器材規格或型號 數量 單位 備注
1. 不銹鋼鋼架 尺寸:2200mm×800mm×1200 mm和2200mm×800mm×1000mm;材料:38×38mm不銹鋼管材制作;功能:用于反應器、動力部件的固定和擺放。 1
2. 不銹鋼堿液水箱 尺寸:550mm×400mm×450mm;材料:2.0mm不銹鋼板材制制作;功能:用于脫硫堿液的配置。 1
3. 不銹鋼清水箱 尺寸:250mm×200mm×430mm;材料:2.0mm不銹鋼板材制制作;功能:用于對堿液水箱的補給。 1
4. 鍋爐系統 尺寸:φ325 mm×855mm;材料:304不銹鋼材質,厚度2.0mm;功能:模擬焚燒鍋爐,作為系統污染源。 1
5. 旋風除塵器 尺寸:φ129 mm×750mm;材料:304不銹鋼材質,厚度2.0mm;功能:去除10μm以上的粉塵。 1
6. 袋式除塵器 尺寸:φ640 mm×460mm×1450mm;材料:304不銹鋼材質,厚度2.0mm;功能:可凈化含微米或亞微米數量級的粉塵粒子。 1
7. 洗滌塔 尺寸:φ250 mm×1650mm;材料:304不銹鋼材質,厚度2.0mm;功能:用于噴淋脫硫。 1
8. 活性炭吸附塔 尺寸:φ300 mm×1618mm;材料:304不銹鋼材質,厚度2.0mm;功能:用于裝填填料吸附煙氣。 1
9. 消音系統 尺寸:φ159 mm×500mm;材料:304不銹鋼材質;功能:用于降低風機的噪音分貝。 1
10. 送塵系統 尺寸:φ45 mm×266mm;材料:304不銹鋼材質;功能:用于除塵器系統的送塵。 1
11. 排塵系統 尺寸:φ63 mm×706mm;材料:304不銹鋼材質;功能:用于對除塵器系統的排塵。 1
12. 煙囪 尺寸:φ114 mm×2100mm;材料:304不銹鋼材質,厚度1.5mm;功能:用于煙氣的排放和尾氣監測。 1
13. 風機 雙級高壓離心風機,流量:320~560m³/h;功率:1.5KW;供電電源:AC380V,功能:用于系統煙氣輸送 1
14. 水泵 供電電源:AC380V;流量:0~1.1 m³/h;揚程:20~30m;吸程:6~8m ;功能:用于脫硫堿液的輸送。 3
15. 電磁式空氣泵 供電電源:AC220V;功率:520W;最大風量:450 L/min;最大風壓:9kPa;功能:用于鍋爐系統的煙氣輸送。 1
16. 電動調節閥 供電電源:AC220V;尺寸:DN50;輸入信號:4~20mA;功能:用于系統管道流量的控制。 1
17. 質量流量控制器 介質:SO2;流量:10~100SCCM;輸入輸出信號:4~20mA;功能:用于二氧化硫氣體的計量控制。 1
18. 調速電機 JSCC系列,供電電源:AC220V 3
19. 振打電機 供電電源:AC380V;功率:70W;激振力:400N;振次:3000r/min。 1
20. 面板流量計 LZM系列轉子流量計 5
21. 溫濕度傳感器 溫度范圍:0~50℃;濕度范圍:0~100%RH;輸出信號:4~20mA。 2
22. 鉑熱電阻 PT100,精度0.5級。 1
23. 壓力傳感器 測量范圍:-10~10KPa;輸出信號:4~20mA。 1
24. 差壓傳感器 測量范圍:0~3KPa;輸出信號:4~20mA。 3
25. 粉塵傳感器 供電電源:DC5V;檢測范圍0.5~10μm;輸出信號:串口輸出。 1
26. 二氧化硫傳感器 測量范圍:0~100ppm;輸出信號:4~20mA;帶LCD液晶背光顯示。 2
27. 氮氧化物傳感器 測量范圍:0~100ppm;輸出信號:4~20mA;帶LCD液晶背光顯示。 1
28. 一氧化碳傳感器 測量范圍:0~100ppm;輸出信號:4~20mA;帶LCD液晶背光顯示。 1
29. 二氧化碳傳感器 測量范圍:0~2000ppm;輸出信號:4~20mA;帶LCD液晶背光顯示。 1
30. 氧氣傳感器 測量范圍:0~30%VOL;輸出信號:4~20mA;帶LCD液晶背光顯示。 1
31. 物位儀 測量范圍:0.06~1m;輸出信號:4~20mA。 1
32. 在線pH儀 量程:0~14;輸出信號:4~20mA。 1
33. 風速儀 測量范圍:0~20m/s;輸出信號:4~20mA。 2
34. 粉塵采樣器 供電電源:AC220V;采用流量:5~35L/min;定時設定:0~99分59秒。 1

  2.監控系統基本配置

序號 器材名稱 器材規格或型號 數量 單位 備注
1. 電器控制柜 尺寸:700mm×600mm×1800mm;材料:鋼板靜電噴塑工藝;功能:實現與對象連接和控制以及與電腦的通訊連接編程功能。 1
2. PLC控制器 主機 CPUSR40 1 西門子
3. 模擬量輸出模塊 EMAI04 4 西門子
4. 模擬量輸入輸出模塊 EMAM06 1 西門子
5. 變頻器 FR-D740-1.5K-CHT 1 三菱
6. 漏電保護器 DZ47-63LEP-4P-20A 1
7. 交流接觸器 220V 2
8. 電機調速器 SF系列 3
9. 蜂鳴器 LA42SMFA-DC24V 紅 1
10. 熱過載繼電器 JRSID系列 2
11. 中間繼電器 ARM系列 12
12. 工作狀態指示燈 黃、綠、紅 15
13. 溫度變送器 SBWZP-01(0-200℃) 1
14. 監控中心(觸控一體機) 供電電源:AC220V;規格尺寸:10.4寸觸摸屏,用于監測數據顯示。 1
15. 監控軟件 包括系統工藝流程演示,設備結構展示,數據顯示采集處理,設備運行控制。 1
16. 歐式導線架 用于懸掛和放置實訓專用連接導線,外形尺寸為530mm×430mm×1200mm,設有五個萬向輪,造型美觀大方。 1

  3.配套工具

名稱 主要組成器件 數量
配套
工具
包含采樣槍、畢托管、復合管割刀、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、勞保用品等。 1套

實訓項目
  項目一、系統的設計計算
  1.煙氣處理系統工藝流程圖的繪制
  2.煙氣處理系統的設計
  項目二、處理設備的安裝與調整
  1.旋風分離器的安裝與測試
  2.袋式除塵器的安裝與測試
  3.濕法脫硫塔的安裝與測試
  4.活性炭吸附塔的安裝與測試
  5.發塵裝置的安裝與校正
  項目三、設備的工藝連接
  1.旋風除塵器的除塵工藝的連接
  2.袋式除塵器的除塵工藝的連接
  3.脫硫塔脫硫工藝的連接
  4.活性炭吸附塔的工藝的連接
  項目四、設備控制系統的連線與調試
  1.控制系統的連線
  2.控制系統的程序編寫
  3.對象的單機試車
  4.通過程序的編寫實現整機聯動
  項目五、監測傳感器及儀器的使用
  1.鉑熱電阻的安裝及監測
  2.溫濕度傳感器的安裝及監測
  3.粉塵傳感器的安裝及監測
  4.在線PH儀的安裝、標定及監測
  5.氣體(SO2、NOX、CO、O2)傳感器的安裝及監測
  6.風速傳感器的安裝及監測
  7.壓力傳感器的安裝及監測
  8.粉塵采樣器的組裝與應用
  9.皮托管的連接與運用
