時間：2022-02-18 14:40:31
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、用于固定床教學和工藝數據的測定。 2、科學研究催化劑評選及壽命試驗。 3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。 |
|||
| 主要配置 | 固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
| 技術參數 |
1、小型管式固定床反應器：φ20×550mm，304不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa. 2、反應器加熱爐：230×230×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度：600℃。 3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。 4、流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。 5、微型隔膜計量泵：最大流量：3L/h，沖程頻率120n/min，吸程2m，工作功率：30W。 6、壓力表：量程:0~0.6MPa，分別對氣體的壓力和反應器壓力進行測定。 7、混合器：304不銹鋼材質，容積約50ml，在預熱器入口前將各原料匯合并一同送入預熱器。 8、冷凝器：ф40×400mm，材質：304不銹鋼。出口氣體冷卻除去多余的水分。 9、氣液分離器：ф50×150mm，材質：304不銹鋼。 10、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。 11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 12、外形尺寸：1600×550×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 液體加入量 | 計量泵 | 數字流量顯示儀 | 沖程頻率調節 | |
| 預熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |

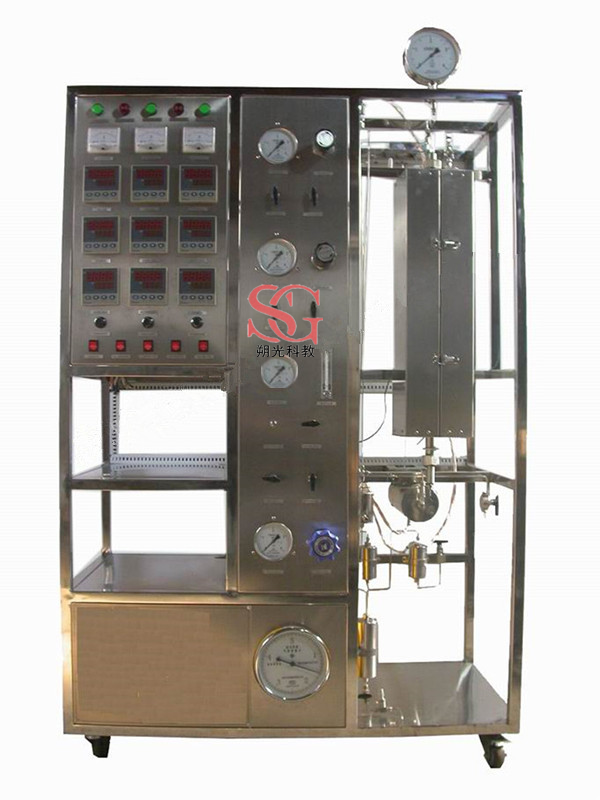

| SG-HC5/II 數字型氣固相固定床催化反應實驗裝置 | ||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 液體加入量 | 計量泵 | 數字流量顯示儀，精度：0.5%FS | 沖程頻率調節 | |
| 預熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 固定床反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 | |
| 在線分析系統 | 用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 | |||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||
