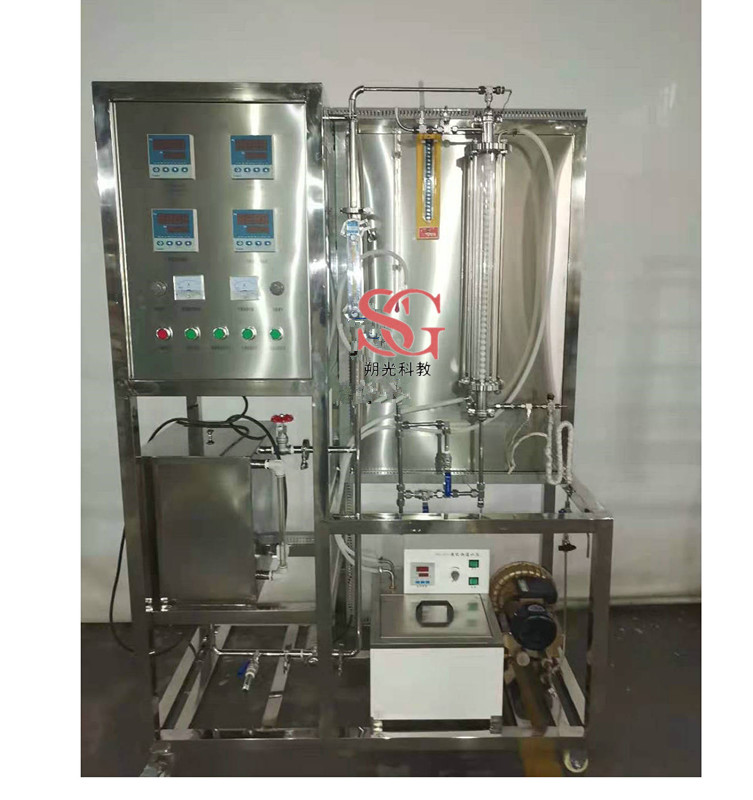

一、圓盤塔二氧化碳吸收液膜傳質系數測定裝置功能:
1、掌握氣液吸收過程液膜傳質系數的測定方法。
2、了解圓盤塔結構及操作。
3、根據實驗數據求出液膜傳質系數與液流速率之間關系式。
二、圓盤塔二氧化碳吸收液膜傳質系數測定裝置主要配置:
水泵、高位槽、轉子流量計、皂膜流量計、圓盤塔、水飽和器、U型測壓管、超級恒溫槽、不銹鋼框架及控制屏。
三、公用設施:
1、水:裝置自帶恒溫水箱,連接自來水。實驗時由水箱循環泵送入系統,循環使用。
2、電:電壓AC220V,功率1.5KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
3、實驗溫度:室溫;實驗體系:CO2~水;水流速:4~14L/h
四、技術參數:
1、圓盤塔中的圓盤為素瓷材質,圓盤塔內系一根不銹鋼絲串連四十個相互垂直交叉的圓盤而成。每一圓盤的尺寸為直徑φ14.3mm,厚度4.3mm。
2、蓄水箱:容積約60L,304不銹鋼材質。
3、超級恒溫槽:功率1.0KW,常溫-60℃。
4、水泵:微型磁力泵,流量12L/min,揚程6m,功率30W。
5、皂膜流量計范圍:0-50ml,轉子流量計范圍:1.6~16L/h。
6、智能溫控儀表、固態調壓器、固態繼電器控制,溫度控溫精度±5℃。
7、各項電路指示、操作均在控制屏面板進行。
8、控制屏面板及實驗臺架為304不銹鋼;裝置結構緊湊,外形美觀,流程簡單,操作方便。
9、外形尺寸:1000×500×1800mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。
五、測控組成:
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
CO2流量 |
皂膜流量計 |
就地顯示 |
手動調節 |
氣體壓力 |
U型壓力計 |
就地顯示 |
無 |
恒溫水浴加熱溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
液相溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
液相溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
